太田プレス

太田プレス

T型溶接ナット（1B）（パイロット無ダボ付）【150～700個入り】

T型溶接ナット（1B）（パイロット無ダボ付）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
4,243円 ～ 9,689円
税込価格
4,667円 ～ 10,658円

【材質】スチール。【ねじ山の種類】メートル並目。【販売単位】箱・パック。【ねじ...

詳細情報を確認する

型番

未確定14件の候補があります。

  • CADデータ未対応

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
表面処理
表面処理（詳細）
高さ(mm)
B寸法
ピッチ
t
D
A
ダボ（E）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
三価クロメート
[三価クロメート] 三価ホワイト
6
12
1
1.8
8
21
3
10

1パック

400個入り

5,973円( 6,570円 )

1日目

4
[なし] 生地
[なし] 生地
5.4
9
0.7
1.6
6.2
18
3
10

1パック

700個入り

7,049円( 7,754円 )

1日目

5
[なし] 生地
[なし] 生地
5.4
10
0.8
1.6
6.2
18
3
10

1パック

700個入り

7,176円( 7,894円 )

1日目

6
[なし] 生地
[なし] 生地
6
12
1
1.8
8
21
3
10

1パック

400個入り

4,303円( 4,733円 )

1日目

8
[なし] 生地
[なし] 生地
8.7
14
1.25
2.2
9.5
23
3.5
10

1パック

250個入り

4,352円( 4,787円 )

1日目

10
[なし] 生地
[なし] 生地
10.3
19
1.5
2.3
12.7
30
3.5
10

1パック

150個入り

4,243円( 4,667円 )

1日目

4
クロメートメッキ
[クロメートメッキ] クロメートメッキ
5.4
9
0.7
1.6
6.2
18
3
-

1パック

700個入り

7,534円( 8,287円 )

10日目

5
クロメートメッキ
[クロメートメッキ] クロメートメッキ
5.4
10
0.8
1.6
6.2
18
3
-

1パック

700個入り

7,580円( 8,338円 )

10日目

10
クロメートメッキ
[クロメートメッキ] クロメートメッキ
10.3
19
1.5
2.3
12.7
30
3.5
-

1パック

150個入り

5,229円( 5,752円 )

1日目

10
クロメートメッキ
[クロメートメッキ] 黒色クロメート
10.3
19
1.5
2.3
12.7
30
3.5
-

1パック

150個入り

5,737円( 6,311円 )

10日目

5
ニッケルメッキ
[ニッケルメッキ] ニッケルメッキ
5.4
10
0.8
1.6
6.2
18
3
10

1パック

700個入り

9,689円( 10,658円 )

1日目

10
ニッケルメッキ
[ニッケルメッキ] ニッケルメッキ
10.3
19
1.5
2.3
12.7
30
3.5
10

1パック

150個入り

6,292円( 6,921円 )

10日目

8
ユニクロメッキ
ユニクロメッキ
8.7
14
1.25
2.2
9.5
23
3.5
-

1パック

250個入り

5,151円( 5,666円 )

1日目

10
ユニクロメッキ
ユニクロメッキ
10.3
19
1.5
2.3
12.7
30
3.5
-

1パック

150個入り

5,229円( 5,752円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

【材質】スチール。
【ねじ山の種類】メートル並目。
【販売単位】箱・パック。
【ねじの呼び（M）】4、5、6、8、10。
【表面処理】なし、三価クロメート、ユニクロメッキ、クロメートメッキ、ニッケルメッキ。
【表面処理（詳細）】なし、三価クロメート三価ブラック、三価ホワイト、ユニクロメッキ、クロメートメッキクロメートメッキ、黒色クロメート、ニッケルメッキ。
【高さ（mm）】5.4、6、8.7、10.3。
【B寸法】9、10、12、14、19。
【ピッチ】0.7、0.8、1、1.25、1.5。
【t】1.6、1.8、2.2、2.3、D、6.2、8、9.5、12.7。
【A】18、21、23、30。
【ダボ（E）】3、3.5。

商品情報

商品概要

T型溶接ナット（1B）（パイロット無ダボ付）:関連画像

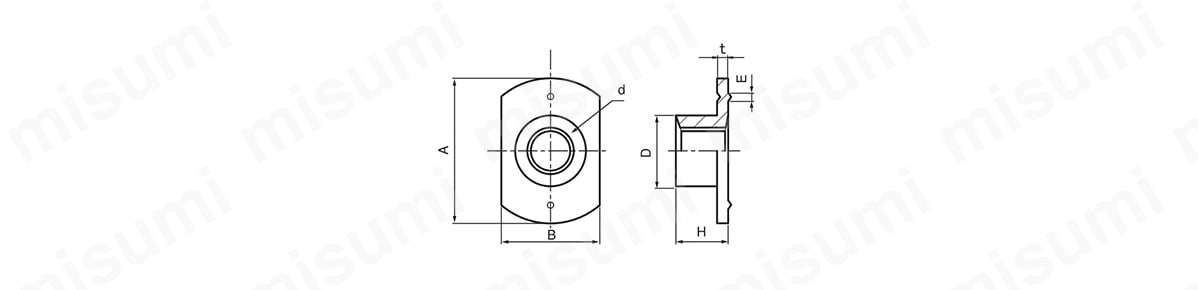

外形図




呼び径
(d)		 ピッチ A B D H E ｔ
基準
寸法		 許容差 基準
寸法		 許容差 基準
寸法		 許容差 基準
寸法		 許容差 基準
寸法		 許容差 基準
寸法		 許容差
M4 0.7 18 ±0.5 9 ±0.3 6.2 +0.5
-0		 5.4 ±0.4 3 ±0.2 1.6 ±0.2
M5 0.8 18 10 6.2 5.4 3 1.6
M6 1 21 12 8 6 3 1.8
M8 1.25 23 14 9.5 8.7 3.5 2.2
M10 1.5 30 ±0.1 19 12.7 10.3 3.5 2.3
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
