ニューマシン

ニューマシン

クイックチューブコネクタ CAP型 ソケット

クイックチューブコネクタ CAP型 ソケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
1,897円 ～ 2,927円
税込価格
2,087円 ～ 3,220円

超小型・軽量・工具不要のワンタッチ継手です。各種空圧機器の配管に適しております...

詳細情報を確認する

型番

未確定4件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

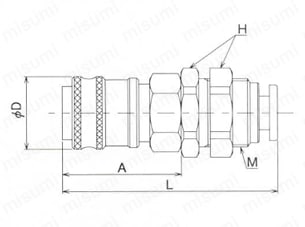

クイックチューブコネクタ CAP型 ソケット 外形図1

CA-OSV型

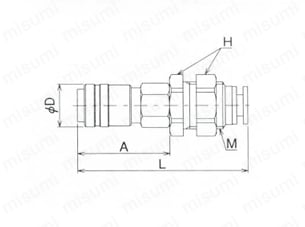

クイックチューブコネクタ CAP型 ソケット 外形図2

AP-V型

製品仕様

  • 適用チューブ：ウレタン・ナイロン
  • 型番の末尾の数値はチューブ外径を表わす。
  • クイックチューブコネクタCA型は、マイクロスーパーミニと接続出来ます。
  • クイックチューブコネクタAP型は、ニューオートジョイント（AP・APV）と接続出来ます。
本体材質真鍮（クロムメッキ）一部樹脂
サイズチューブ外径φ4・φ6・φ8注）
最高使用圧力
MPa（kgf/cm2）		0.98（10）
耐圧力
MPa（kgf/cm2）		1.47（15）

注）上記仕様はカップリングの仕様です。使用するホースの材質・温度、サイズにより最高使用圧力・耐圧力・使用温度範囲が異なります。

シール材質使用温度範囲

材質記号使用温度範囲備考
ニトリルゴムN-20℃～+80℃標準

規格表

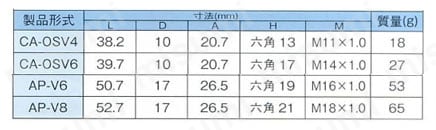

クイックチューブコネクタ CAP型 ソケット 規格表

商品特長詳細

  • あらゆるチューブを確実に接続します。
  • 超小型空圧継手（ワンタッチタイプ）
  • 流体はソケット側からプラグ側に流します。

型番リスト

表示件数:
  1. 1
型番
チューブサイズ(φ)
ソケットタイプ
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
AP-V型
10

1個

2,697円( 2,967円 )

在庫品1日目

当日出荷可能

8
AP-V型
10

1個

2,927円( 3,220円 )

2日目

4
CA-OSV型
10

1個

1,897円( 2,087円 )

在庫品1日目

当日出荷可能

6
CA-OSV型
10

1個

1,897円( 2,087円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

超小型・軽量・工具不要のワンタッチ継手です。各種空圧機器の配管に適しております。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
