標準オイルシール KC型
- 数量スライド割引
- 通常価格(税別)
- 506円 ～ 2,343円
- 税込価格
- 557円 ～ 2,577円
オイルシールとは一言でいえば、オイル（油）をシールする（封じる）機械要素。【特...
-
- 摺動面：
- 軸
-
- 密封対象液：
- 潤滑油 / 水 / グリ-ス / アルコール
-
- シール材質：
- ニトリルゴム
-
- シール外周部材質：
- ゴム(金属環あり)
-
- 環境・用途：
- 耐磨耗
-
- ダストリップ：
- あり
-
- 装着方法：
- 軸端からのみ
-
- ハウジング溝：
- なし
-
- 二液分離：
- なし
-
- 使用温度範囲(℃)：
- -30::100
商品情報
NOK 標準オイルシール KC型の断面図と寸法

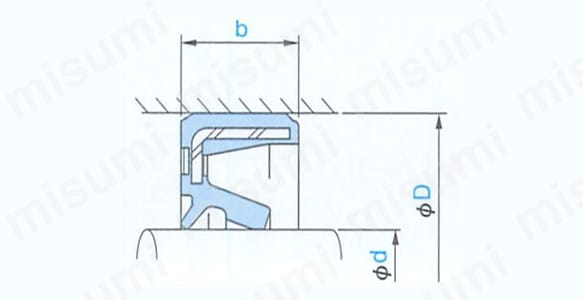

NOK 標準オイルシール KC型の断面図
| 寸 法 | 部品番号 | ||
|---|---|---|---|
| 軸径 ｄ | 外径 Ｄ | 幅 ｂ | |
| 10 | 25 | 7 | AG 0279 E0 |
| 15 | 30 | 7 | AG 0598 E0 |
| 15 | 35 | 7 | AG 0610 E0 |
| 18 | 28 | 6 | AG 0807 E0 |
| 19 | 40 | 6 | - |
| 20 | 38 | 7 | AG 1024 E0 |
| 22 | 38 | 8 | - |
| 30 | 45 | 8 | AG 1679 F1 |
| 32 | 52 | 8 | - |
| 38 | 52 | 6 | - |
| 38 | 55 | 8 | - |
| 40 | 62 | 8 | AG 2386 F0 |
| 45 | 62 | 6 | - |
| 45 | 62 | 9 | AG 2651 F1 |
| 48 | 65 | 9 | - |
| 50 | 68 | 9 | AG 2847 E0 |
| 64 | 82 | 7 | - |
| 65 | 88 | 14 | AG 3402 E0 |
| 90 | 115 | 13 | AG 3932 E0 |

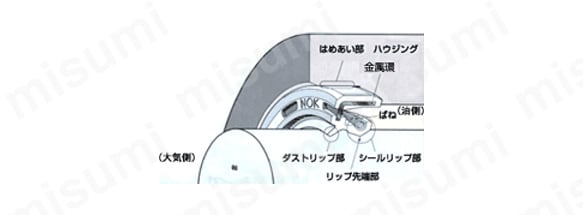

オイルシールの基本構造

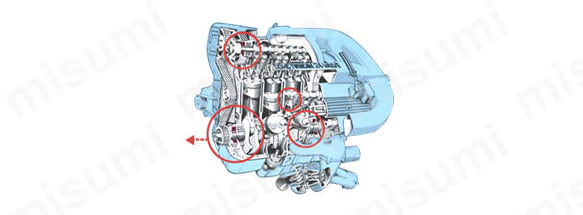

車のエンジンへの取り付け使用例
オイルシールは金属環にシールリップを構成する合成ゴムを焼付け接着し、組み込んだ“ばね”により軸を適度にホールドすることで、運動している部分のシールを可能とする。
車のエンジン・大気側
車のエンジン

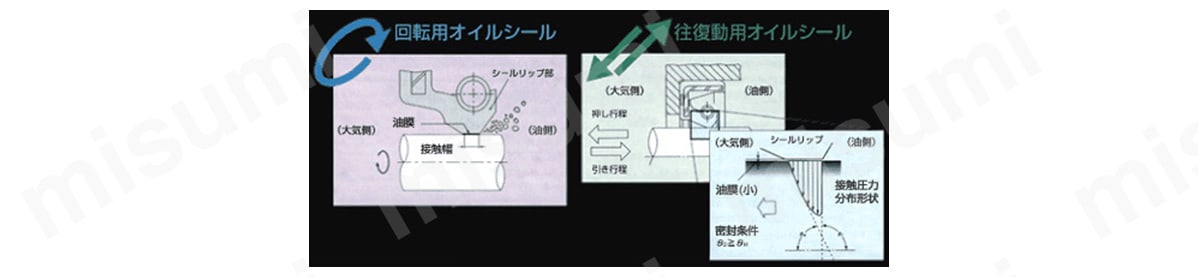

オイルシールの密封メカニズム
正常な取り付け状態にあるオイルシールは大気側からわずかな空気を吸い込んでおり、この吸い込み現象によって油が外へ漏れない。
押し行程と引き行程での油膜厚さの差が油漏れとなるので、この油膜厚さが最適となるように、オイルシールの接触圧力分布（最大接触圧力勾配）が決定されている。
開発秘話
1959年にはまだ誰も解明していなかった「オイルシールの摩擦と密封に関する潤滑理論」を世界に先がけて発表するなど、
理論的な裏付けに基づく独自の技術を確立し、されにその絶え間ない技術革新と硬度な管理水準によって、つねに安定した。
品質とすぐれた機能を持ち併せた製品群を提供しつづけてきました。
型番リスト
- 表示件数:
| 型番 |
軸径 d(φ) |
外径 D(φ) |
幅 b(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10
|
25
|
7
| 1個 | 1,125円(
1,238円
) | 6日目 | |
15
|
30
|
7
| 1個 | 546円(
601円
) | 6日目 | |
15
|
35
|
7
| 1個 | 506円(
557円
) | 6日目 | |
18
|
28
|
6
| 1個 | 760円(
836円
) | 6日目 | |
20
|
38
|
7
| 1個 | 580円(
638円
) | 6日目 | |
40
|
62
|
8
| 1個 | 1,288円(
1,417円
) | 6日目 | |
45
|
62
|
9
| 1個 | 1,726円(
1,899円
) | 6日目 | |
50
|
68
|
9
| 1個 | 1,009円(
1,110円
) | 6日目 | |
65
|
88
|
14
| 1個 | 2,343円(
2,577円
) | 6日目 | |
90
|
115
|
13
| 1個 | 2,184円(
2,402円
) | 6日目 |
Loading...
詳細情報
基本情報
オイルシールとは一言でいえば、オイル（油）をシールする（封じる）機械要素。
【特長】
・シール対象物がグリースで他方に軽微なダストがある場合に使用。V型オイルシールを2個使用も可能。
・外周がゴムタイプのオイルシール。様々な分野における機械の密封装置として欠かすことのできない製品。
・機械製品に使用される潤滑油をはじめ、水、薬液、ガスなどが機械のすきまから漏れるのを防止。
・外部からほこりや土砂の侵入を防止。
・独自開発した「密封理論」に基づく安定した品質の製品を世界に提供。
【用途】
・グリース用でダストがある場合のシール。（圧力のかかる所には使用不可）
・自動車や船舶、鉄道車輛、建設機械、農業機械、石油化学プラント、家電製品など。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
