フジキン

フジキン

ステンレス鋼製 2圧縮リング方式 V-Lok （ストレートユニオン）

ステンレス鋼製 2圧縮リング方式 V-Lok （ストレートユニオン）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常単価(税別)
1,335円
税込単価
1,469円

【特長】・V-Lokチューブスコネクター（R）は、チューブを差込み、ナットを締...

詳細情報を確認する

型番

VUWF-8 解除

  • CADデータ未対応

Loading...

指定中 の仕様・寸法情報

商品情報

外形図

製品仕様

概要

ステンレス鋼製 2圧縮リング方式 V-Lok （ストレートユニオン） 概要

V-Lokチューブスコネクター®は4つの部品で構成されています。
1. ボディ 2. フロントリング 3. バックリング 4. ナット

ステンレス鋼チューブ最高使用圧力（表1）

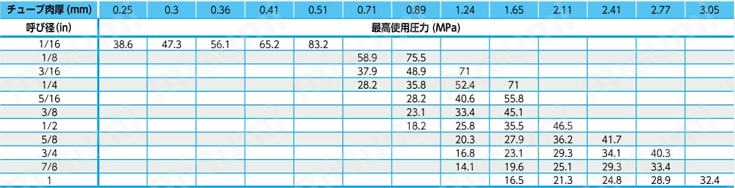

インチサイズ

ステンレス鋼製 2圧縮リング方式 V-Lok （ストレートユニオン） 最高使用圧力（インチ）

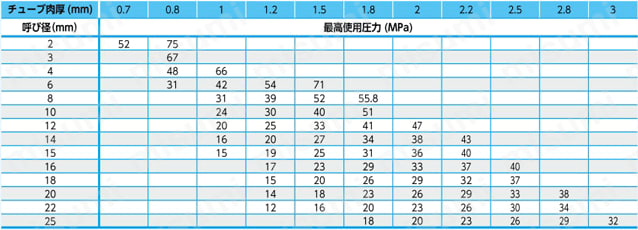

ミリサイズ

ステンレス鋼製 2圧縮リング方式 V-Lok （ストレートユニオン） 最高使用圧力（ミリ）

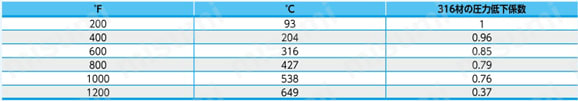

温度上昇と圧力低下係数（表2）

高温での最高使用圧力を決定するためには、表1の最高使用圧力と表2の係数の積を計算します。

ステンレス鋼製 2圧縮リング方式 V-Lok （ストレートユニオン） 圧力低下係数

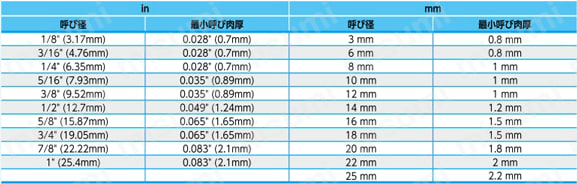

ガス配管用チューブ（表3）

ガス配管では、より厚肉のチューブを使用して下さい。各チューブの最小呼び肉厚については表3を参照して下さい。

ステンレス鋼製 2圧縮リング方式 V-Lok （ストレートユニオン） ガス配管用チューブ

注1）表1は、チューブ肉厚より算出した最高使用圧力です。
  適用法規（高圧ガス保安法等）によっては、継手最高使用圧力は、この表より制限されますので、ご使用設備の適用法規や規格を考慮の上、ご使用願います。
注2）400℃を超えて長時間ご使用される場合は、著しくシール性が低下する可能性があります。



使用流体

エアー、窒素、ヘリウム等の不活性ガス及び継手部品を腐食させないガス、液体、スチーム。

規格表

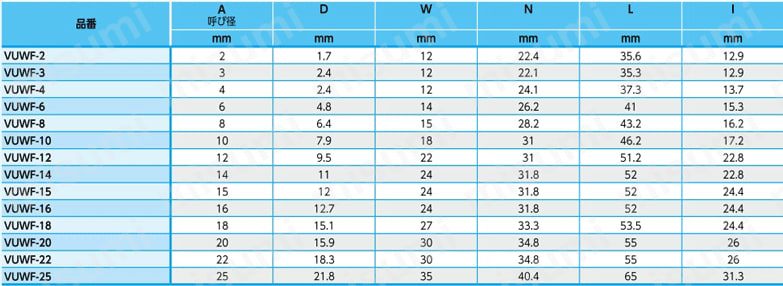

F：チューブ（ミリサイズ）とチューブ（ミリサイズ）

ステンレス鋼製 2圧縮リング方式 V-Lok （ストレートユニオン） 規格表1

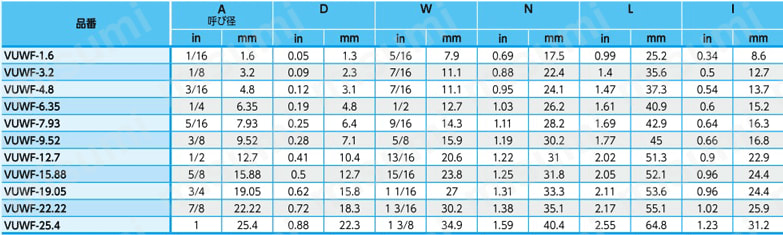

F：チューブ（インチサイズ）とチューブ（インチサイズ）

ステンレス鋼製 2圧縮リング方式 V-Lok （ストレートユニオン） 規格表2

型番リスト

表示件数:
  1. 1
型番
最高使用圧力(MPa)
適用管外径 D(D1)(φ)
最高使用圧力時のチューブ肉厚(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

VUWF-8

55.8
8
1.65～2.11未満

1個

1,335円( 1,469円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・V-Lokチューブスコネクター（R）は、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません
・ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

VUWF-8で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ステンレス鋼製 2圧縮リング方式 V-Lok （ストレートユニオン）の型番VUWF-8のページです。
型番VUWF-8に関する仕様情報を記載しております。
