型番：DMSHS-N020
センサースイッチ DMSHシリーズ AIRTAC ｾﾝｻｰ DMSｼﾘｰｽﾞ
- 一部当日出荷可能
- 通常単価(税別)
- 1,058円
- 税込単価
- 1,164円
DMSH-（N,P）シリーズセンサースイッチには取付金具が要らなく、ダイレクト...
-
- センサースイッチ型番：
- 無接点トランジスタ
-
- 適用シリーズ：
- HLH/HLQ/HLS/HRQ/HFZ6(16～40)/HFY6/ACQ125～160
-
- インジケータランプ：
- 赤LED
(i)ご注意
- 後継品に関しては商品情報をご参照下さい。
- 二線式センサースイッチを使用する場合には、負荷接続してください。誤って配線しますと、破損の原因になります。
直流（DC）電源を使用する場合に、茶色線が正電位（＋）とつながり、青色線がマイナス電位（－）と接続されていない場合には、ランプが点灯しません。
DMSHS-N020 の仕様・寸法情報
商品情報

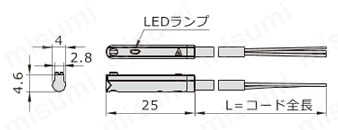

外形図
H型
HS型
製品仕様
| 型番 | DMS:電子式センサー | ||
|---|---|---|---|
| 配線方式と出力方式 | 二線式 | NPN三線式 | PNP三線式 |
| 負荷電圧範囲 | 10V～28V DC | 5V～30V DC | |
| 最大負荷電流 | 2.5mA～100mA | 30V/200mA Max. | |
| 最大接点容量 | 2.8W Max. | 6.0W Max. | |
| 内部消費電流 | 3mA Max. | 5mA Max. | |
| 内部降下電圧 | 2.7V Max. | 0.7V Max. | |
| 漏れ電流 | 0.05mA Max. | 0.01mA Max. | |
| 最大切替周波数 | 1000Hz | ||
| 耐衝撃 | 50G | ||
| 保護回路 | 電源極性逆方向保護、サージ吸収保護 | ||
| 使用温度範囲 | -10℃～70℃ | ||
| 保護構造 | 一般タイプ:IP64 防水タイプ:IP68 | ||
| 規格 | CE認証、RoHS | ||

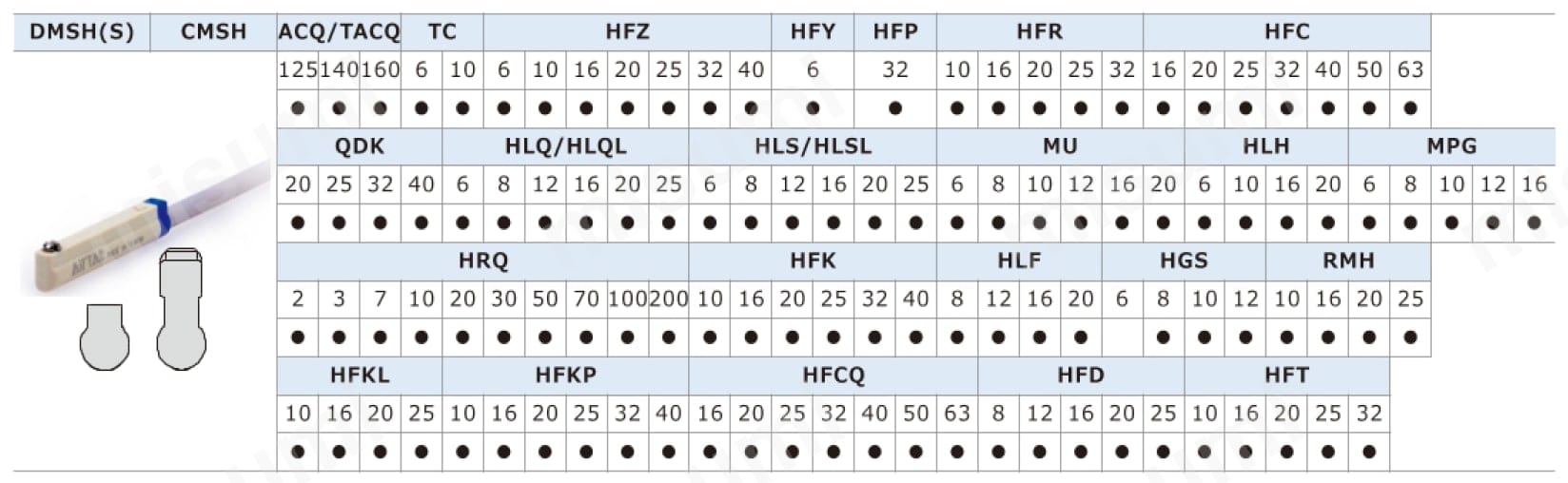

適応シリンダー
※TCはTCMを含む

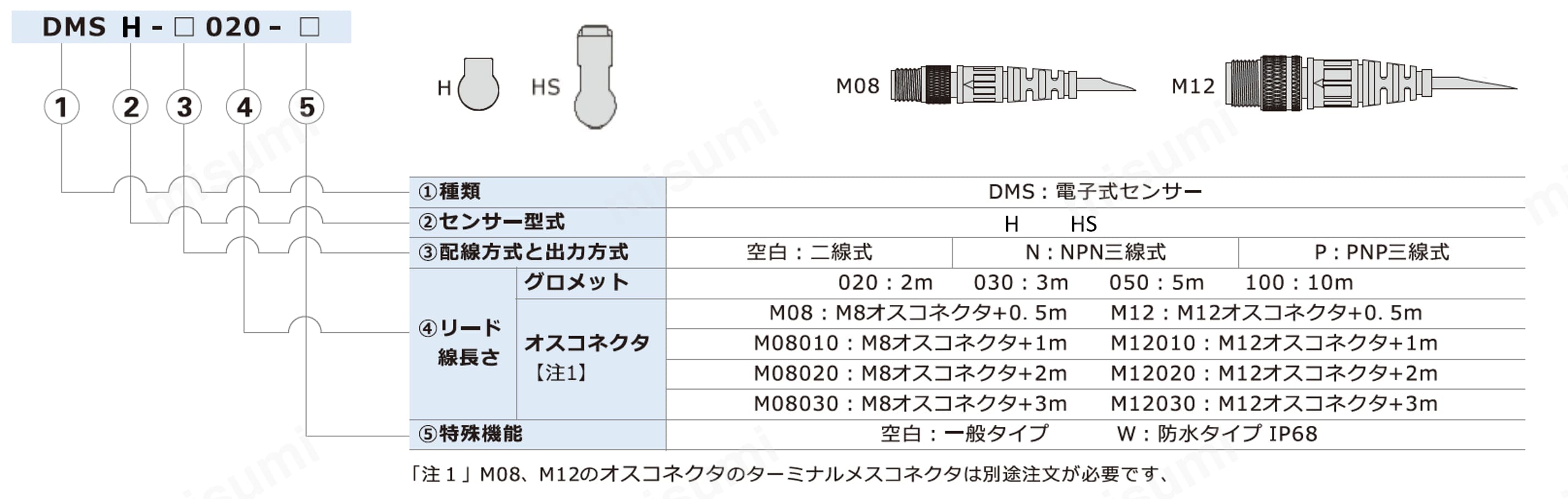

型番記号例
型番リスト
Loading...
詳細情報
基本情報
DMSH-（N,P）シリーズセンサースイッチには取付金具が要らなく、ダイレクトにシリンダに固定して速くて便利です。
(i)ご注意
- 後継品に関しては商品情報をご参照下さい。
- 二線式センサースイッチを使用する場合には、負荷接続してください。誤って配線しますと、破損の原因になります。
直流（DC）電源を使用する場合に、茶色線が正電位（＋）とつながり、青色線がマイナス電位（－）と接続されていない場合には、ランプが点灯しません。
カタログ
類似品
この商品に近い類似品がありませんでした。
DMSHS-N020で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
センサースイッチ DMSHシリーズの型番DMSHS-N020のページです。
型番DMSHS-N020に関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
この商品のバリエーション
| 型番 |
|---|
| DMSH-030-W |
| DMSH-050 |
| DMSH-N020 |
| DMSHS-N030 |
| DMSHS-N050 |
| DMSHS-NC08 |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | 種類 | 出力形式 | センサ種類 | 配線方式 | 負荷電圧範囲 | 最大負荷電流 (mA) | 配線方式 | 3線式出力方式 | コネクタタイプ | 線長 | 配線引出し方向 | 商品タイプ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
957円 ( 1,053円 ) | 1個 | - | 12日目 | 本体 | なし | 無接点 | 2線式 | 10～28V DC | 100 | - | - | なし | 3m | 水平 | 防水タイプ | |
887円 ( 976円 ) | 1個 | - | 在庫品1日目 当日出荷可能 | 本体 | なし | 無接点 | 2線式 | 10～28V DC | 100 | - | - | なし | 5m | 水平 | 一般タイプ | |
950円 ( 1,045円 ) | 1個 | - | 在庫品1日目 当日出荷可能 | 本体 | NPN方式 | 無接点 | 3線式 | 5～30V DC | 200 | - | - | なし | 2m | 水平 | 一般タイプ | |
1,014円 ( 1,115円 ) | 1個 | - | 12日目 | 本体 | NPN方式 | 無接点 | 3線式 | 5～30V DC | 200 | - | - | なし | 3m | 水平 | ミニタイプ | |
1,170円 ( 1,287円 ) | 1個 | - | 9日目 | 本体 | NPN方式 | 無接点 | 3線式 | 5～30V DC | 200 | - | - | なし | 5m | 水平 | ミニタイプ | |
1,464円 ( 1,610円 ) | 1個 | - | 9日目 | 本体 | NPN方式 | 無接点 | 3線式 | 5～30V DC | 200 | - | - | M8コネクタ | 150mm | 水平 | ミニタイプ |
