不二越

不二越

小形・多機能パワー増幅器

小形・多機能パワー増幅器

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
19,539円 ～ 42,007円
税込価格
21,493円 ～ 46,208円

【特長】・HIC（ハイブリッドIC）の先端技術を採用、小形で多機能なパワー増幅...

詳細情報を確認する

  • 種類：
    増幅器
  • 電源電圧：
    DC24V
  • 調整ボリューム：
    1回転トリマ

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

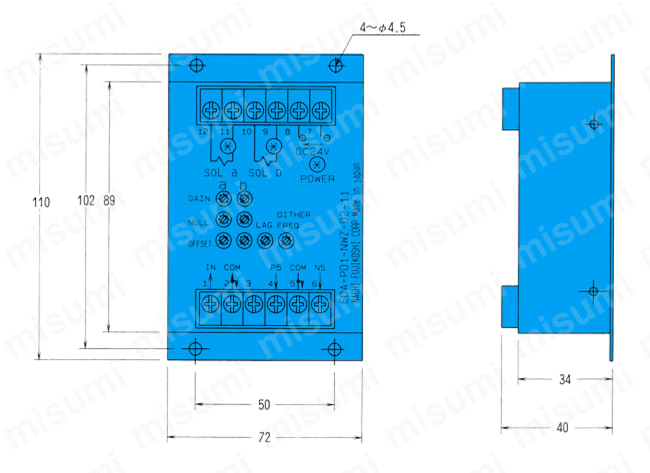

小形・多機能パワー増幅器 外形図1

EDA-PD1-NWZ-D2-11

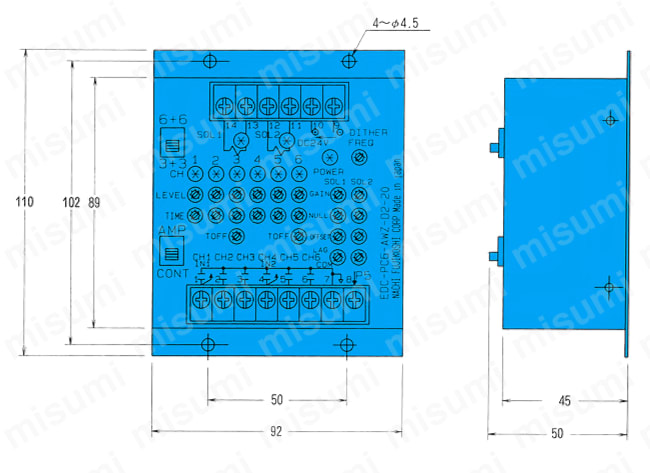

小形・多機能パワー増幅器 外形図2

EDC-PC6-AWZ-D2-20

製品仕様

型番EDA-PD1-NWZ-D2-11EDC-PC6-AWZ-D2-20
機能アンプ形アンプ・コントロ-ラー形
入力形態直流1入力接点、6入力、直流2入力
最大出力電流900mA（20Ωソレノイド）
入力電圧-10～+10VDC0～+10VDC
入力インピーダンス50kΩ50kΩ
外部設定可変抵抗10kΩ10kΩ
駆動ソレノイドSOL a、SOL bSOL 1、SOL 2
零点調整（NULL）0～900mA
ゲイン調整（GAIN）0～900mA/2.5V0～900mA/2.5V
外部供給電源+5VDC（5mA）
-5VDC（5mA）		+5VDC（10mA）
タイムラグ（LAG）0～2sec
ディザ周波数（DITHER）80～250Hz
電源電圧DC24V（DC22～30V）
消費電力30VA60VA
許容周囲温度0～+50℃
温度ドリフト0.2mA/℃以下
質量0.3kg0.4kg
駆動対象弁圧力、流量、方向制御弁

型番リスト

表示件数:
  1. 1
型番
機能
TIMER
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
アンプ形
-

1個

19,539円( 21,493円 )

在庫品1日目

当日出荷可能

アンプ・コントローラ形
0.1～2sec可変

1個

42,007円( 46,208円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・HIC（ハイブリッドIC）の先端技術を採用、小形で多機能なパワー増幅器です。
・小形・省スペース従来比1／2以下。
・高信頼性 配線を用いない基板構成。
・多機能 ・2個のバルブを同時駆動可能。
・コントローラにアンプ機能内蔵（EDC-PC6-AWZ-D2-20）。
・ディザ周波数の可変機能内蔵（11、20デザインより）。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
