センサブラケット フレキシブル 樹脂/XYジョイント XYフリージョイント
- 一部当日出荷可能
- 通常価格(税別)
- 745円 ～ 1,092円
- 税込価格
- 820円 ～ 1,201円
主要センサメーカーに対応。豊富なバリエーションでどんな取り付けも実現します。【...
型番
未確定9件の候補があります。
Loading...
商品情報

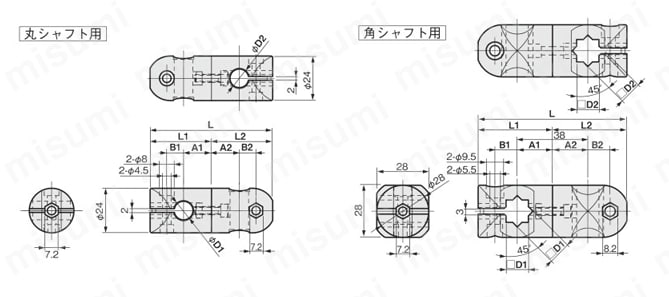

外形図
丸シャフト用／角シャフト用
製品仕様
| 材質 | 付属品 |
|---|---|
| ポリアミド PA（66N）黒色 | 六角穴付ボルト（SUSXM7）・・・3本 六角ナット（SUSXM7）・・・3個 ナット挿入治具・・・1本 |

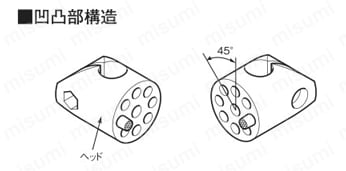

凹凸部構造
ヘッド部を45°ピッチで旋回できます。

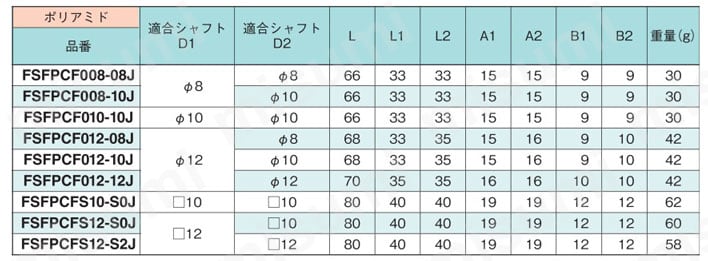

規格表
型番リスト
- 表示件数:
| 型番 |
幅(mm) |
長さ 1(mm) |
厚さ/高さ(mm) |
外径(φ) |
シャフト径 1(mm) |
シャフト径 2(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
-
|
66
|
-
|
24
|
φ8
|
φ8
| 10 | 1個 | 781円(
859円
) | 5日目 | |
-
|
66
|
-
|
24
|
φ8
|
φ10
| 10 | 1個 | 745円(
820円
) | 5日目 | |
-
|
66
|
-
|
24
|
φ10
|
φ10
| 10 | 1個 | 781円(
859円
) | 5日目 | |
-
|
68
|
-
|
24
|
φ12
|
φ8
| 10 | 1個 | 858円(
944円
) | 5日目 | |
-
|
68
|
-
|
24
|
φ12
|
φ10
| 10 | 1個 | 806円(
887円
) | 5日目 | |
-
|
70
|
-
|
24
|
φ12
|
φ12
| 10 | 1個 | 894円(
983円
) | 在庫品1日目 当日出荷可能 | |
28
|
80
|
28
|
-
|
□10
|
□10
| 10 | 1個 | 1,012円(
1,113円
) | 5日目 | |
28
|
80
|
28
|
-
|
□12
|
□10
| 10 | 1個 | 1,012円(
1,113円
) | 5日目 | |
28
|
80
|
28
|
-
|
□12
|
□12
| 10 | 1個 | 1,092円(
1,201円
) | 5日目 |
Loading...
詳細情報
基本情報
主要センサメーカーに対応。豊富なバリエーションでどんな取り付けも実現します。
【特長】
・シャフトを取り付けるためのブラケットです。
・樹脂製のため、より軽量になります。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
