フレキシブル クサビセンサアタッチR クランプレバー付（丸シャフト/角シャフト用）

フレキシブル クサビセンサアタッチR クランプレバー付（丸シャフト/角シャフト用）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,652円 ～ 4,244円
税込価格
4,017円 ～ 4,668円

主要センサメーカーに対応。豊富なバリエーションでどんな取り付けも実現します。【...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定5件の候補があります。

Loading...

商品情報

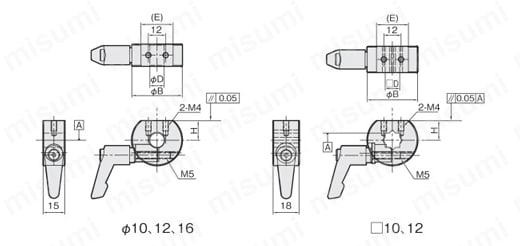

外形図

フレキシブル クサビセンサアタッチR クランプレバー付（丸シャフト/角シャフト用） 外形図

φ10、12、16／□10、12

製品仕様

材質／表面処理付属品色（クランプレバー）
アルミ A2017／白アルマイトクサビ（SUS304）・・・1個
クランプレバー・・・1本
ネジ部（SUS303）
レバー部（亜鉛ダイカスト／静電塗装）		シルバーグレー

クサビ構造

フレキシブル クサビセンサアタッチR クランプレバー付（丸シャフト/角シャフト用） 構造図

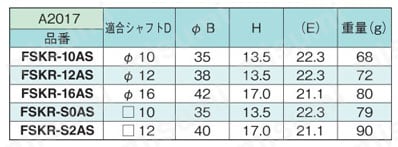

規格表

フレキシブル クサビセンサアタッチR クランプレバー付（丸シャフト/角シャフト用） 規格表

クランプレバーは締付トルク2.7（N・m）以下でご使用ください。

型番リスト

表示件数:
  1. 1
型番
厚さ/高さ(mm)
外径(φ)
シャフト径 1(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
15
35
φ10
10

1個

3,968円( 4,365円 )

5日目

15
38
φ12
10

1個

3,911円( 4,302円 )

5日目

15
42
φ16
10

1個

3,652円( 4,017円 )

5日目

18
35
□10
10

1個

4,244円( 4,668円 )

5日目

18
40
□12
10

1個

3,883円( 4,271円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

主要センサメーカーに対応。豊富なバリエーションでどんな取り付けも実現します。
【特長】
・シャフトを取り付けるためのブラケットです。
・クサビタイプは少ない力で締め付けが可能です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
