ＳＵＮＣＯ

ＳＵＮＣＯ

十字穴付（+）トラス小ねじ（脱落防止ビス）【1～100個入り】

十字穴付（+）トラス小ねじ（脱落防止ビス）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（2件）
通常価格(税別)
91円 ～ 9,063円
税込価格
100円 ～ 9,969円

ねじ無し部の軸径がねじ径より細くなっているため、ねじの脱落や紛失を防止します。...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • 一部、規格表上の取り扱いと差異がございます。予めご了承下さい。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定22件の候補があります。

  • CADデータ未対応

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
表面処理
ピッチ(mm)
販売単位
呼び寸法
表面処理詳細
ねじM径
サイズ（X表記）(mm)
サイズ（-表記）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3
6
[なし] なし
0.5
箱・パック
3
-
M3
M3X6
M3-6
-

1パック

100個入り

4,966円( 5,463円 )

3日目

3
8
[なし] なし
0.5
箱・パック
3
-
M3
M3X8
M3-8
-

1パック

100個入り

5,007円( 5,508円 )

1日目

3
10
[なし] なし
0.5
箱・パック
3
-
M3
M3X10
M3-10
-

1パック

100個入り

3,929円( 4,322円 )

1日目

3
12
[なし] なし
0.5
箱・パック
3
-
M3
M3X12
M3-12
-

1パック

100個入り

4,160円( 4,576円 )

1日目

4
8
[なし] なし
0.7
バラ(1個から購入可能)
4
-
M4
M4X8
M4-8
10

1個

245円( 270円 )

在庫品1日目

当日出荷可能

4
10
[なし] なし
0.7
バラ(1個から購入可能)
4
-
M4
M4X10
M4-10
10

1個

247円( 272円 )

在庫品1日目

当日出荷可能

4
12
[なし] なし
0.7
バラ(1個から購入可能)
4
-
M4
M4X12
M4-12
10

1個

272円( 299円 )

在庫品1日目

当日出荷可能

4
16
[なし] なし
0.7
バラ(1個から購入可能)
4
-
M4
M4X16
M4-16
10

1個

248円( 273円 )

在庫品1日目

当日出荷可能

4
20
[なし] なし
0.7
バラ(1個から購入可能)
4
-
M4
M4X20
M4-20
10

1個

251円( 276円 )

在庫品1日目

当日出荷可能

4
25
[なし] なし
0.7
バラ(1個から購入可能)
4
-
M4
M4X25
M4-25
10

1個

146円( 161円 )

在庫品1日目

当日出荷可能

5
8
[なし] なし
0.8
箱・パック
5
-
M5
M5X8
M5-8
-

1パック

100個入り

4,980円( 5,478円 )

1日目

5
12
[なし] なし
0.8
バラ(1個から購入可能)
5
-
M5
M5X12
M5-12
10

1個

91円( 100円 )

在庫品1日目

当日出荷可能

5
16
[なし] なし
0.8
バラ(1個から購入可能)
5
-
M5
M5X16
M5-16
10

1個

93円( 102円 )

在庫品1日目

当日出荷可能

5
20
[なし] なし
0.8
バラ(1個から購入可能)
5
-
M5
M5X20
M5-20
10

1個

110円( 121円 )

在庫品1日目

当日出荷可能

5
25
[なし] なし
0.8
バラ(1個から購入可能)
5
-
M5
M5X25
M5-25
10

1個

101円( 111円 )

1日目

5
30
[なし] なし
0.8
バラ(1個から購入可能)
5
-
M5
M5X30
M5-30
10

1個

116円( 128円 )

在庫品1日目

当日出荷可能

4
25
[黒色塗装] 黒色塗装
0.7
箱・パック
4
BK処理（塗装よりも剝がれづらい）
M4
M4X25
M4-25
10

1パック

100個入り

7,875円( 8,663円 )

9日目

5
12
[黒色塗装] 黒色塗装
0.8
箱・パック
5
BK処理（塗装よりも剝がれづらい）
M5
M5X12
M5-12
10

1パック

100個入り

5,447円( 5,992円 )

1日目

5
16
[黒色塗装] 黒色塗装
0.8
箱・パック
5
BK処理（塗装よりも剝がれづらい）
M5
M5X16
M5-16
10

1パック

100個入り

5,447円( 5,992円 )

1日目

5
20
[黒色塗装] 黒色塗装
0.8
箱・パック
5
BK処理（塗装よりも剝がれづらい）
M5
M5X20
M5-20
10

1パック

100個入り

8,654円( 9,519円 )

9日目

5
25
[黒色塗装] 黒色塗装
0.8
箱・パック
5
BK処理（塗装よりも剝がれづらい）
M5
M5X25
M5-25
10

1パック

100個入り

9,063円( 9,969円 )

9日目

4
12
[白色塗装] 頭部塗装（白）
0.7
箱・パック
4
-
M4
M4X12
M4-12
10

1パック

100個入り

3,811円( 4,192円 )

10日目

  1. 1

Loading...

詳細情報

基本情報

ねじ無し部の軸径がねじ径より細くなっているため、ねじの脱落や紛失を防止します。
【ねじの呼び（M）】3/4/5
【長さL（mm）】6/8/10/12/16/20/25/30
【ピッチ（mm）】0.5/0.7/0.8
【詳細形状】トラス
【取付穴形状】十字穴
【基本形状】標準（丸）
【材質】ステンレス
【表面処理】黒色塗装/頭部塗装（白）/なし
【ねじ山種類】メートル並目
【先端形状】平先
【用途】脱落防止
【ねじ種類】半ねじ

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • 一部、規格表上の取り扱いと差異がございます。予めご了承下さい。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品情報

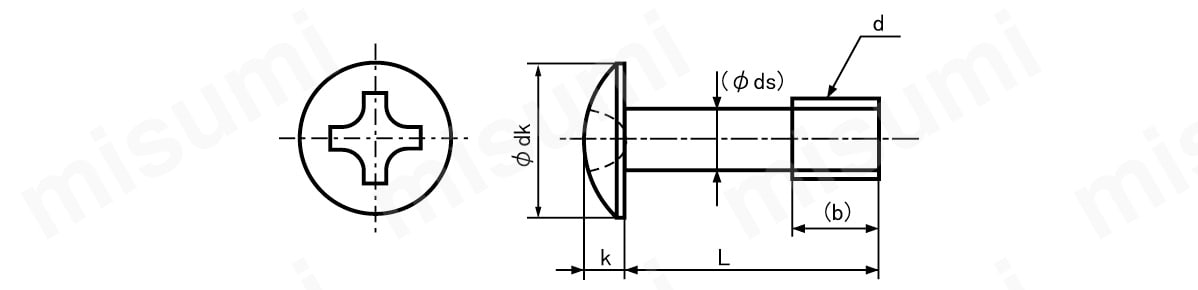

十字穴付（+）トラス小ねじ（脱落防止ビス）の外形図
サイズ
d×L×b		dkk軸部太さ
ds（約）		ねじ部長さ
b（約）
基準寸法許容差基準寸法許容差
  3×6×3 6.90
-0.5		1.9±0.152.23
  3×8×4 4
  3×10×4 4
  3×12×4 4
  4×8×5 9.40
-0.5		2.5±0.153.05
  4×10×5 5
  4×12×5 5
  4×16×6 6
  4×20×10 10
  4×25×10 10
  5×8×3 11.80
-0.6		3.1±0.153.93
  5×10×3 3
  5×12×6 6
  5×16×6 6
  5×20×6 6
  5×25×8 8
  5×30×10 10
  6×12×8 140
-0.7		3.7±0.24.68
  6×16×8 8
  6×20×8 8
  6×25×8 8
  6×30×8 8

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
