イハラサイエンス

イハラサイエンス

e1タッチ ホース用継手

e1タッチ ホース用継手

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（3件） この商品のFAQをみる(2件)
通常価格(税別)
4,281円 ～ 8,149円
税込価格
4,709円 ～ 8,964円

ブレードホース用の継手。冷却配管（ホース）に最適です！！安全、簡単、スピーディ...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定8件の候補があります。

  • CADデータ未対応

Loading...

商品情報

製品仕様

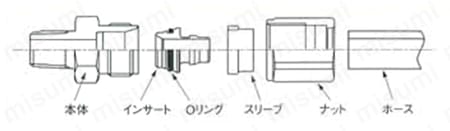

E1タッチ基本構造

e1タッチ ホース用継手 E1タッチ基本構造 外形図

材質

部品名本体インサートOリングスリーブナット
材質SUS316SUS304バイトンポリアセタールSUS304

ホース使用圧力

ホースサイズ
（内径×外径）		使用圧力
（Mpa）		ホースサイズ
（内径×外径）		使用圧力
（Mpa）
4×9～10×160～1.019×26～25×330～0.6
12×18～15×220～0.832×410～0.4

使用例

締付け手順

e1タッチ ホース用継手 締付け手順
  • ホース端面を直角に切断し、ホースにナット、スリーブを挿入。
  • ホースにインサートを挿入。ホースはインサートのホース突き当て面まで一杯に押し込む。
  • スリープをインサート側に戻し、一杯に押し当てる。
  • ナットを本体にねじ込み、本体の突当面に当たるまで一杯に締め付ける。

選定サポート情報

型式見本図

e1タッチ ホース用継手 型式見本図

型番リスト

表示件数:
  1. 1
型番
形状
接続ねじの呼び
適用ホース内径(φ)
適用ホース外径(φ)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ストレート
1/4
8
13.5

1個

4,281円( 4,709円 )

在庫品1日目

当日出荷可能

ストレート
3/8
10
16

1個

4,451円( 4,896円 )

在庫品1日目

当日出荷可能

ストレート
1/2
10
16

1個

4,465円( 4,912円 )

在庫品1日目

当日出荷可能

ストレート
3/8
12
18

1個

4,451円( 4,896円 )

在庫品1日目

当日出荷可能

ストレート
1/2
12
18

1個

4,451円( 4,896円 )

在庫品1日目

当日出荷可能

ストレート
3/8
15
22

1個

4,451円( 4,896円 )

在庫品1日目

当日出荷可能

ストレート
1/2
15
22

1個

4,451円( 4,896円 )

在庫品1日目

当日出荷可能

ストレート
3/4
19
26

1個

8,149円( 8,964円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ブレードホース用の継手。
冷却配管（ホース）に最適です！！
安全、簡単、スピーディーに脱着が可能！！
【特長】
・インサートをホースに差し込みスリーブで押さえる構造の為、水漏れ、ホースの抜けを無くし、完全にシールします。
・継手本体とホース差し込み部を簡単に脱着できます。
・本体はBI-LOK継手と共有ですので、継手形状が豊富です。
・適正な締付けで、ホースの破壊圧力以上の耐圧性能を持っています。
・気密性も優れています。
・インサートの穴径とホースの内径は同一の為、ホース取付部で流量が絞られません。
・本体は、BI-LOK継手のため、ハード配管からソフト配管への変更が簡単に出来ます。
【用途】
・軟質塩化ビニールホース用として開発された継手。
・施工が容易で繰り返し使用が可能。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

e1タッチ ホース用継手

e1タッチ ホース用継手

    工業用ホース用継ぎ手 MEGAタッチ

    工業用ホース用継ぎ手 MEGAタッチ

      近畿 ボールコック 1/4

      近畿 ボールコック 1/4

        近畿 ボールコック 内ネジ×外ネジ 1/4

        近畿 ボールコック 内ネジ×外ネジ 1/4

          ホース継手 ホースニップル HN

          ホース継手 ホースニップル HN

            8.5mm 三方ジョイント

            8.5mm 三方ジョイント

              雌ねじステム（真鍮）

              雌ねじステム（真鍮）

                ステンレス鋼製六角ホースニップル継手ねじ込み形（PW）

                ステンレス鋼製六角ホースニップル継手ねじ込み形（PW）

                  ステンレス継手 六角ホースニップル SFHN型・SMHN型

                  ステンレス継手 六角ホースニップル SFHN型・SMHN型

                    継手 ステンレス竹の子 M240S

                    継手 ステンレス竹の子 M240S

                      近畿 ミニエアージョイントプラグ

                      近畿 ミニエアージョイントプラグ
                        メーカー イハラサイエンス 十川産業 近畿製作所（エアダスターガン） 近畿製作所（エアダスターガン） アソー エスコ エスコ キッツ オンダ製作所 ミヤコ 近畿製作所（エアダスターガン）
                        通常価格 4,281円～ 4,173円～ 1,281円 1,943円 102円～ 673円 161円～ 798円～ 501円～ 1,144円～ 497円
                        通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 7日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 1日目   1日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 7日目
                        種類 ホース継手 ホース用継ぎ手 - - ホース継手 ホース用継手 ホース用継手 ホース用継手 ホースニップル ホース用継手 -
                        使用流体 水 / 空気 / ガス 水 / 油 - - 水 / 空気 / 油 水 / 空気 - 水 / 空気 冷温水 / エアー / 蒸気 / ガス(可燃性・毒性以外) / 油 水 / 空気 / 蒸気 / 油 -
                        本体材質 ステンレス - - - - 黄銅 黄銅 SCS13A（ロストワックス） - SUS304 -
                        ホース接続種類 ナット締付 袋ナット - - 竹の子 タケノコ タケノコ タケノコ タケノコ タケノコ -
                        接続種類 オス おねじ - - ニップル(おねじ) - めねじ おねじ おねじ おねじ -

                        e1タッチ ホース用継手のレビュー

                        評価 4.6 平均満足度：4.6 3件のレビュー
                        1. 星５
                          67%
                        2. 星４
                          33%
                        3. 星３
                          0%
                        4. 星２
                          0%
                        5. 星１
                          0%

                        高評価レビュー

                        ブレードホース固定用
                        評価 5.0満足度：5.02021/07/07
                        取付け簡単で漏れやホースが外れることが今まで無いため
                        リピートで購入しています。
                        もう少し値段が安いとさらに購入しやすいとは思います

                        もっと読む 閉じる

                        1人が参考にしています。

                        このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                        ブレードホース固定用
                        評価 5.0満足度：5.02021/07/07
                        取付け簡単で漏れやホースが外れることが今まで無いため
                        リピートで購入しています。
                        もう少し値段が安いとさらに購入しやすいとは思います

                        もっと読む 閉じる

                        1人が参考にしています。

                        このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                        冶具用
                        評価 5.0満足度：5.02020/01/06
                        治具の組立に使用しています。特殊・少量使用なサイズも１本から購入できるので在庫にならず助かります。

                        もっと読む 閉じる

                        0人が参考にしています。

                        このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                        自社設備品の各所に使用
                        評価 4.0満足度：4.02018/06/27
                        自社設備品の各所に使用しています。設備メンテナンス時の交換等に利用しています。もともと純正品として使われていた部品であり過去に漏れやホースの抜けなどもなくシール性に長けていると思い継続使用しています。金額も性能に見合った適正なものだと思っています。

                        もっと読む 閉じる

                        0人が参考にしています。

                        このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                        3件全て見る

                        よくあるご質問（FAQ）

                        Q 使用できるチューブを教えて下さい。
                        A
                        軟質塩化ビニールです、その他チューブも使用可能な事がございますのでお問い合わせ下さい。
                        Q 脱着回数は何回ですか
                        A
                        目安は10回ですが、チューブの変形状況等を確認の上ご使用下さい。
