圧力ゲージブラケット アナログ用
- 通常価格(税別)
- 685円 ～ 2,492円
- 税込価格
- 754円 ～ 2,741円
圧力ゲージ用のブラケットを標準化。装置に見栄えよく調整が可能です。【特長】・見...
-
- 材質：
- SUS304
-
- 対応メーカー：
- SMC
-
- 対応シリーズ：
- G46,GP46,GZ46
-
- 板厚 T(mm)：
- 1.5
型番
未確定12件の候補があります。
Loading...
商品情報
外形図

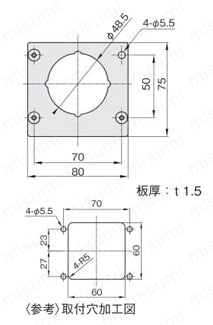

PAS1-01S／単体用

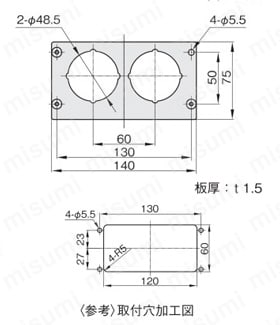

PAS2-01S／2連用

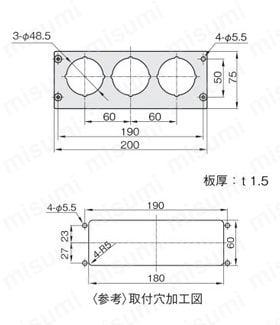

PAS3-01S／3連用
PAL1-01S／単体用
PAL2-01S／2連用
PAL3-01S／3連用

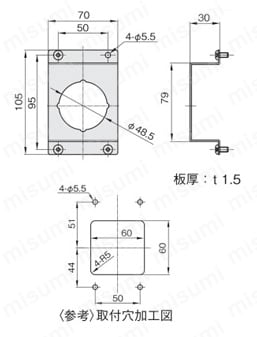

PAD1-01S／単体用

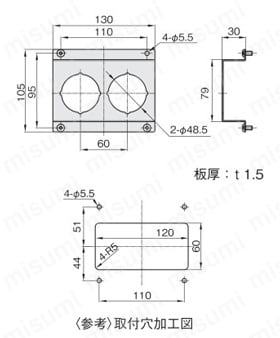

PAD2-01S／2連用

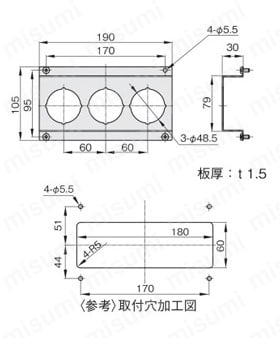

PAD3-01S／3連用

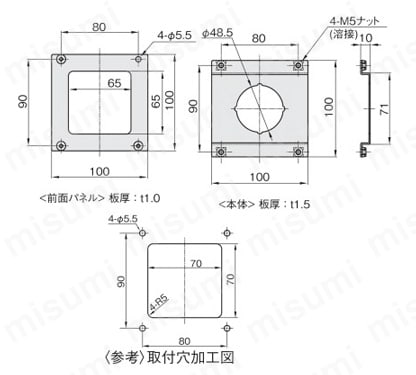

PAH1-01S／単体用

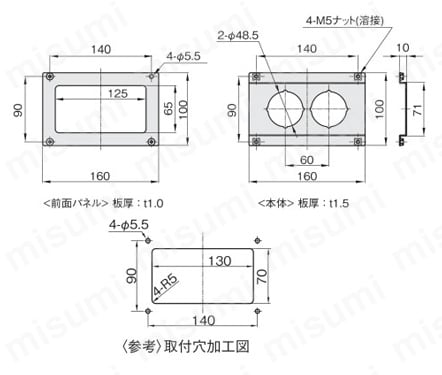

PAH2-01S／2連用
PAH3-01S／3連用
製品仕様
| 型番 | 材質 | 付属品 | タイプ | 対応メーカー シリーズ |
|---|---|---|---|---|
| PAS1-01S | ステンレスSUS304 | 六角穴付ボタンボルト （SUSXM7）M5×12…4本 フランジ付六角ナット （SUSXM7）…4個 | ストレートタイプ | SMC社 G46／GP46／GZ46 |
| PAS2-01S | ||||
| PAS3-01S | ||||
| PAL1-01S | 六角穴付ボタンボルト （SUSXM7）M5×12…2本 フランジ付六角ナット （SUSXM7）…2個 | Lタイプ | ||
| PAL2-01S | ||||
| PAL3-01S | ||||
| PAD1-01S | 六角穴付ボタンボルト （SUSXM7）M5×12…4本 フランジ付六角ナット （SUSXM7）…4個 | オフセットタイプ1 | ||
| PAD2-01S | ||||
| PAD3-01S | ||||
| PAH1-01S | 六角穴付ボタンボルト （SUSXM7）M5×12…4本 | オフセットタイプ2 | ||
| PAH2-01S | ||||
| PAH3-01S |
型番リスト
- 表示件数:
| 型番 |
連数 |
幅 W(mm) |
奥行 L(mm) |
高さ H(mm) |
タイプ | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
1
|
70
|
30
|
105
|
オフセット1
| 10 | 1個 | 930円(
1,023円
) | 5日目 | |
2
|
130
|
30
|
105
|
オフセット1
| 10 | 1個 | 1,131円(
1,244円
) | 5日目 | |
3
|
190
|
30
|
105
|
オフセット1
| 10 | 1個 | 1,308円(
1,439円
) | 5日目 | |
1
|
100
|
10
|
100
|
オフセット2
| 10 | 1個 | 1,957円(
2,153円
) | 5日目 | |
2
|
160
|
10
|
100
|
オフセット2
| 10 | 1個 | 2,216円(
2,438円
) | 5日目 | |
3
|
220
|
10
|
100
|
オフセット2
| 10 | 1個 | 2,492円(
2,741円
) | 5日目 | |
1
|
65
|
35
|
85
|
L
| 10 | 1個 | 764円(
840円
) | 5日目 | |
2
|
125
|
35
|
85
|
L
| 10 | 1個 | 867円(
954円
) | 5日目 | |
3
|
185
|
35
|
85
|
L
| 10 | 1個 | 930円(
1,023円
) | 5日目 | |
1
|
80
|
-
|
75
|
ストレート
| 10 | 1個 | 685円(
754円
) | 5日目 | |
2
|
140
|
-
|
75
|
ストレート
| 10 | 1個 | 813円(
894円
) | 5日目 | |
3
|
200
|
-
|
75
|
ストレート
| 10 | 1個 | 930円(
1,023円
) | 5日目 |
Loading...
詳細情報
基本情報
圧力ゲージ用のブラケットを標準化。装置に見栄えよく調整が可能です。
【特長】
・見栄えをよくし、圧力ゲージの保護にも役立ちます。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
