エンドプレート インロータイプ
- 通常価格(税別)
- 396円 ～ 2,087円
- 税込価格
- 436円 ～ 2,296円
【特長】材質が鉄とステンレスの2種あり、厚さが9～13㎜あるイントロータイプの...
型番
未確定9件の候補があります。
Loading...
商品情報

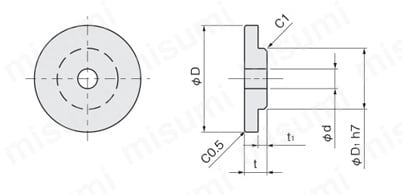

外形図
規格表
| 型番 | φD | φD1 | φd | t | t1 | 対応シャフト径 | |
|---|---|---|---|---|---|---|---|
| 鉄（S45C）／黒染め | ステンレス（SUS304） | ||||||
| EPC2006 | EPC2006S | 35 | 20 | 6.6（M6用） | 9 | 4.0 | 20 |
| EPC4508 | EPC4508S | 45 | 30 | 9.0（M8用） | 9 | 4.0 | 30 |
| EPC5008 | EPC5008S | 50 | 35 | 9.0（M8用） | 13 | 6.5 | 35 |
| EPC5510 | EPC5510S | 55 | 40 | 11（M10用） | 13 | 6.5 | 40 |
| EPC7010 | - | 70 | 50 | 13（M12用） | 13 | 6.5 | 50 |
型番リスト
- 表示件数:
| 型番 |
材質 |
表面処理 |
内径(φ) |
外径 D(φ) |
厚さ T(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
S45C
|
黒染め
|
6.6
|
35
|
9
| 10 | 1個 | 396円(
436円
) | 4日目 | |
SUS304
|
なし
|
6.6
|
35
|
9
| 10 | 1個 | 753円(
828円
) | 4日目 | |
S45C
|
黒染め
|
9
|
45
|
9
| 10 | 1個 | 497円(
547円
) | 4日目 | |
SUS304
|
なし
|
9
|
45
|
9
| 10 | 1個 | 890円(
979円
) | 4日目 | |
S45C
|
黒染め
|
9
|
50
|
13
| 10 | 1個 | 627円(
690円
) | 4日目 | |
SUS304
|
なし
|
9
|
50
|
13
| 10 | 1個 | 1,303円(
1,433円
) | 4日目 | |
S45C
|
黒染め
|
11
|
55
|
13
| 10 | 1個 | 957円(
1,053円
) | 4日目 | |
SUS304
|
なし
|
11
|
55
|
13
| 10 | 1個 | 2,087円(
2,296円
) | 4日目 | |
S45C
|
黒染め
|
13
|
70
|
13
| 10 | 1個 | 1,303円(
1,433円
) | 4日目 |
Loading...
詳細情報
基本情報
【特長】材質が鉄とステンレスの2種あり、厚さが9～13㎜あるイントロータイプのエンドプレートです。【用途】ギアやベアリングの抜け止めとしてご使用頂けます。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
