フジキン

フジキン

黄銅製 0.98MPa ネジ込み式 ニードルストップバルブ

黄銅製 0.98MPa ネジ込み式 ニードルストップバルブ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,294円 ～ 2,348円
税込価格
2,523円 ～ 2,583円

【特長】・ボディは堅牢な鍛造仕上で、かつボンネットレス形のため、コンパクトです...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

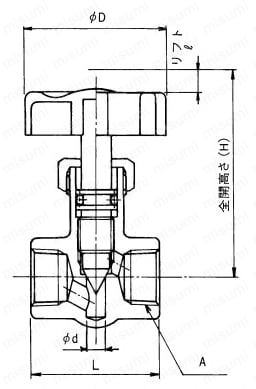

黄銅製 0.98MPa ネジ込み式 ニードルストップバルブ 外形図

製品仕様

【用途】

  • 装置用及び工場用空気ライン・制御盤・ゲージの遮断・油圧・ベント・計装機器・実験、研究用。


材質

部品名材質
ボディ※C3771B
ステム※C3604B
Oリング※ニトリルゴム
ハンドルA.B.S樹脂

仕様

呼び径
（B）		最高使用圧力
（MPa）		使用流体温度範囲
（℃）		MAX
Cv値
1/80.98※1、2-20～+800.38
1/40.98※1、2-20～+800.46
3/80.98※1、2-20～+800.65
※接液部品
使用流体：水、エアー、ヘリウム等の不活性ガス並びにバルブの接液部品を腐食させないガス及び液体。
※1：詳細は、温度・圧力線図をご参照下さい。
※2：詳細は、Cv値曲線をご参照ください。

規格表

UNIT：mm
型番呼び径
（B）		オリフィス径
d		面間距離
L		管接続部
A		全開高さ
H		リフト
l		ハンドル径
D		質量
（g）
DH-11A-R1/8532Rc1/84853582
DH-11B-R1/4532Rc1/44853574
DH-11C-R3/8540Rc3/84953598

商品特長詳細

温度・圧力線図

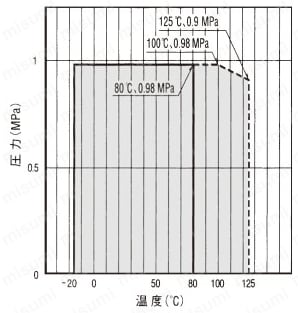

黄銅製 0.98MPa ネジ込み式 ニードルストップバルブ 温度・圧力線図

点線部分は、Oリング及びハンドルを変更すれば使用できる範囲を示します。

Cv値曲線

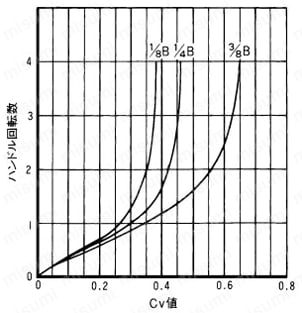

黄銅製 0.98MPa ネジ込み式 ニードルストップバルブ Cv値曲線

注意・禁止事項

  • 水道用に黄銅製バルブをご使用になられるとランゲリア指数の関係で、早期にシート部の浸食が現れると想像されますので、ステンレス鋼製バルブ等の使用をお薦めします。

型番リスト

表示件数:
  1. 1
型番
供給側 配管ねじの呼び
制御側 配管ねじの呼び
長さ L(mm)
高さ H(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/8B
1/8B
32
48
-

1個

2,348円( 2,583円 )

在庫品1日目

当日出荷可能

3/8B
3/8B
40
49.0
-

1個

2,294円( 2,523円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・ボディは堅牢な鍛造仕上で、かつボンネットレス形のため、コンパクトです。
・バルブの形状はニードルになっておりますので、流量調整ができます。
・操作性を重視した設計により、ハンドルトルクが低く、シール性のよい構造となっております。
・ハンドルの標準色はレッドです。
・グリス及びOリングを変更することにより、酸素禁油品も製作できます。
・使用温度範囲が80℃を超える場合は、Oリング及びハンドルを変更します。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
