ステンレス鋼製 2.94MPa ネジ込み式パネルナット付 ニードルストップバルブ

ステンレス鋼製 2.94MPa ネジ込み式パネルナット付 ニードルストップバルブ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
13,229円 ～ 17,523円
税込価格
14,552円 ～ 19,275円

【特長】・ボディは堅牢な鍛造仕上で、かつボンネットレス形のため、コンパクトです...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

ステンレス鋼製 2.94MPa ネジ込み式パネルナット付 ニードルストップバルブ 外形図

製品仕様

材質

部品名材質
ボディ※SUSF316
ステム※SUS316（ステライト盛）
グランドパッキン※PTFE+C-PTFE
ハンドルADC12

※接液部品
注：SUS316材はASTM規格材（SUS316同等材）を使用する場合があります。

仕様

呼び径
（B）		最高使用圧力
（MPa）		使用流体温度範囲
（℃）		MAX
Cv値
1/82.94 ※1、2-20～+1500.37 ※3
1/42.94 ※1、2-20～+1500.45 ※3
3/82.94 ※1、2-20～+1500.82 ※3

使用流体：水、エアー、窒素等の不活性ガス並びにバルブの接液部品を腐食させないガス及び液体。
※1：詳細は、温度・圧力線図をご参照下さい。
※2：水素ガス、ヘリウムガス、毒性ガスに使用される場合及び、真空状態にて使用される場合には事前にご相談下さい。
※3：詳細は、Cv値曲線をご参照下さい。

用途

  • 各種装置・実験室及び工場・石油精製・油圧、空圧配管・工事内空気ライン・ゲージ遮断とベント・制御盤・化学研究開発・パイロットプラント・ガス分析・試験装置・その他各部分の計装、研究用。

規格表

UNIT：mm
型番呼び径
（B）		オリフィス径
d		面間距離
L		管接続部
A		パネル取付部全開高さ
H		ハンドル径
D		リフト
l		パネル厚さt質量
（約）kg
d1hMINMAX
UH-13PA-R1/8540Rc1/816.59.5584841.55.50.2
UH-13PB-R1/4540Rc1/416.59.5584841.55.50.2
UH-13PC-R3/86.445Rc3/816.511.5614861.560.2

商品特長詳細

  • 酸素禁油処理品です。

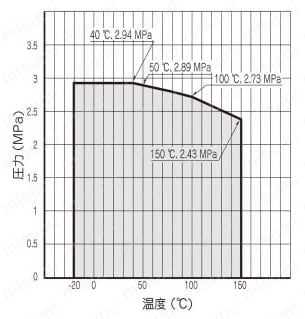

温度・圧力線図

ステンレス鋼製 2.94MPa ネジ込み式パネルナット付 ニードルストップバルブ 温度・圧力線図

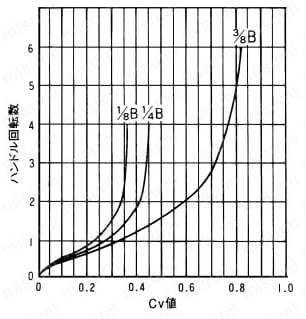

Cv値曲線

ステンレス鋼製 2.94MPa ネジ込み式パネルナット付 ニードルストップバルブ Cv値曲線

型番リスト

表示件数:
  1. 1
型番
供給側 配管ねじの呼び
制御側 配管ねじの呼び
長さ L(mm)
高さ H(mm)
オリフィス径(φmm)
パネル端面、接続管中心距離(mm)
パネル厚さT(MAX)(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/4B
1/4B
40
58.0
5
9.5
5.5

1個

13,229円( 14,552円 )

在庫品1日目

当日出荷可能

3/8B
3/8B
45
61
6.4
11.5
6.0

1個

17,523円( 19,275円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・ボディは堅牢な鍛造仕上で、かつボンネットレス形のため、コンパクトです。
・バルブの形状はニードルになっておりますので、流量調整ができます。
・フジキン独自の組合せパッキンと、操作性を重視した設計により、ハンドルトルクが低く、シール性のよい構造となっております。
・ハンドルは、水抜き穴付きの操作性のよい形状で、塗装色の標準はメタリックブルーとなっております。
・ご要望に応じて、バルブ開度固定用 （プロペラナット付）も製作いたします。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
