大生工業

大生工業

インジケータ付 サクションフィルタ ケース付 VN サクション用

インジケータ付 サクションフィルタ ケース付 VN サクション用

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
32,745円 ～ 84,419円
税込価格
36,020円 ～ 92,861円

【特長】・ケース付サクションフィルタの内部のエア溜りを起こさない形状としました...

詳細情報を確認する

  • 液体の種類：
    一般作動油
  • ろ材：
    金網(SUS)

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定291件の候補があります。

  • CADデータ未対応

Loading...

商品情報



製品仕様

断面図

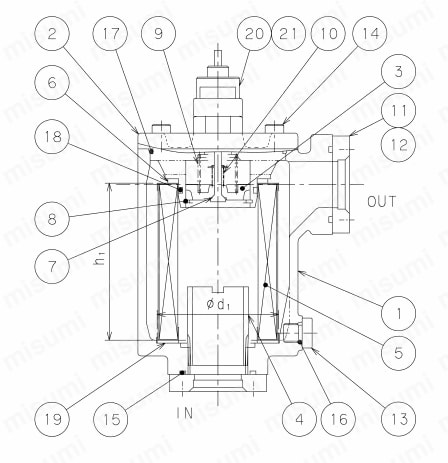

インジケータ付 サクションフィルタ ケース付 VN サクション用 　断面図

部品表

部番名称数量部番名称数量部番名称数量
1本体18ストップリング115“O”リング2
2上部カバー19スプリング116“O”リング1
3バルブ110スプリング117“O”リング1
4インナーチューブ111相フランジ218“O”リング1
5エレメント112ボルト819パッキン1
6板バネ113ドレンプラグ120インジケータ1
7ガイドロッド114六角穴付ボルト421“O”リング1

製品仕様

最高使用圧力  MPa0.5
使用温度標準仕様  ℃-10～90
高温仕様*2  ℃-10～130
インジケータ作動圧力  Mpa0.02
クラッキング圧  Mpa0.023
エレメント耐差圧  Mpa0.15
エレメント流れ方向／抜き方向内→外/上抜き
接続口径記号03A04A06A08A10A12A16A
標準流量 ☆  L/min203670120240330490
主要材質本体AC
上部カバーADC
塗装無塗装
質量  kg3.05.06.08.5

☆比重：0.86、動粘度：32mm2/s、ろ過精度：150Wにおいて、圧力損失値が0.005MPaとなる時の流量を目安に設定。

選定サポート情報

注文例

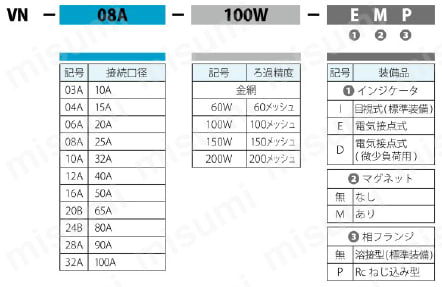

インジケータ付 サクションフィルタ ケース付 VN サクション用 型式表示例図

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 次へ
型番
種類
口径
ろ過精度
ｄ
外径 D(φ)
インジケータ
相フランジ
マグネット
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
サクションフィルタ
10A
60メッシュ
18
90
電気接点式(微少負荷用)
溶接型
無
10

1個

38,249円( 42,074円 )

14日目

サクションフィルタ
10A
60メッシュ
18
90
電気接点式(微少負荷用)
溶接型
付
10

1個

43,185円( 47,504円 )

14日目

サクションフィルタ
10A
60メッシュ
18
90
電気接点式(微少負荷用)
Rcネジ込み型
付
10

1個

51,615円( 56,777円 )

14日目

サクションフィルタ
10A
60メッシュ
18
90
電気接点式(微少負荷用)
Rcネジ込み型
無
10

1個

46,679円( 51,347円 )

14日目

サクションフィルタ
10A
60メッシュ
18
90
電気接点式
溶接型
無
10

1個

38,249円( 42,074円 )

14日目

サクションフィルタ
10A
60メッシュ
18
90
電気接点式
溶接型
付
10

1個

43,185円( 47,504円 )

14日目

サクションフィルタ
10A
60メッシュ
18
90
電気接点式
Rcネジ込み型
付
10

1個

51,615円( 56,777円 )

14日目

サクションフィルタ
10A
60メッシュ
18
90
電気接点式
Rcネジ込み型
無
10

1個

46,679円( 51,347円 )

14日目

サクションフィルタ
10A
60メッシュ
18
90
目視式
溶接型
無
10

1個

32,745円( 36,020円 )

14日目

サクションフィルタ
10A
60メッシュ
18
90
目視式
溶接型
付
10

1個

37,681円( 41,449円 )

14日目

サクションフィルタ
10A
60メッシュ
18
90
目視式
Rcネジ込み型
付
10

1個

46,112円( 50,723円 )

14日目

サクションフィルタ
10A
60メッシュ
18
90
目視式
Rcネジ込み型
無
10

1個

41,176円( 45,294円 )

14日目

サクションフィルタ
10A
100メッシュ
18
90
電気接点式(微少負荷用)
溶接型
無
10

1個

38,249円( 42,074円 )

10日目

サクションフィルタ
10A
100メッシュ
18
90
電気接点式(微少負荷用)
溶接型
付
10

1個

43,185円( 47,504円 )

10日目

サクションフィルタ
10A
100メッシュ
18
90
電気接点式(微少負荷用)
Rcネジ込み型
付
10

1個

51,615円( 56,777円 )

10日目

サクションフィルタ
10A
100メッシュ
18
90
電気接点式(微少負荷用)
Rcネジ込み型
無
10

1個

46,679円( 51,347円 )

10日目

サクションフィルタ
10A
100メッシュ
18
90
電気接点式
溶接型
無
10

1個

38,249円( 42,074円 )

10日目

サクションフィルタ
10A
100メッシュ
18
90
電気接点式
溶接型
付
10

1個

43,185円( 47,504円 )

10日目

サクションフィルタ
10A
100メッシュ
18
90
電気接点式
Rcネジ込み型
付
10

1個

51,615円( 56,777円 )

10日目

サクションフィルタ
10A
100メッシュ
18
90
電気接点式
Rcネジ込み型
無
10

1個

46,679円( 51,347円 )

10日目

サクションフィルタ
10A
100メッシュ
18
90
目視式
溶接型
無
10

1個

32,745円( 36,020円 )

10日目

サクションフィルタ
10A
100メッシュ
18
90
目視式
溶接型
付
10

1個

37,681円( 41,449円 )

10日目

サクションフィルタ
10A
100メッシュ
18
90
目視式
Rcネジ込み型
付
10

1個

46,112円( 50,723円 )

10日目

サクションフィルタ
10A
100メッシュ
18
90
目視式
Rcネジ込み型
無
10

1個

41,176円( 45,294円 )

10日目

サクションフィルタ
10A
150メッシュ
18
90
電気接点式(微少負荷用)
溶接型
無
10

1個

38,249円( 42,074円 )

10日目

サクションフィルタ
10A
150メッシュ
18
90
電気接点式(微少負荷用)
溶接型
付
10

1個

43,185円( 47,504円 )

10日目

サクションフィルタ
10A
150メッシュ
18
90
電気接点式(微少負荷用)
Rcネジ込み型
付
10

1個

51,615円( 56,777円 )

10日目

サクションフィルタ
10A
150メッシュ
18
90
電気接点式(微少負荷用)
Rcネジ込み型
無
10

1個

46,679円( 51,347円 )

10日目

サクションフィルタ
10A
150メッシュ
18
90
電気接点式
溶接型
無
10

1個

38,249円( 42,074円 )

10日目

サクションフィルタ
10A
150メッシュ
18
90
電気接点式
溶接型
付
10

1個

43,185円( 47,504円 )

10日目

サクションフィルタ
10A
150メッシュ
18
90
電気接点式
Rcネジ込み型
付
10

1個

51,615円( 56,777円 )

10日目

サクションフィルタ
10A
150メッシュ
18
90
電気接点式
Rcネジ込み型
無
10

1個

46,679円( 51,347円 )

10日目

サクションフィルタ
10A
150メッシュ
18
90
目視式
溶接型
無
10

1個

32,745円( 36,020円 )

10日目

サクションフィルタ
10A
150メッシュ
18
90
目視式
溶接型
付
10

1個

37,681円( 41,449円 )

10日目

サクションフィルタ
10A
150メッシュ
18
90
目視式
Rcネジ込み型
付
10

1個

46,112円( 50,723円 )

10日目

サクションフィルタ
10A
150メッシュ
18
90
目視式
Rcネジ込み型
無
10

1個

41,176円( 45,294円 )

10日目

サクションフィルタ
10A
200メッシュ
18
90
電気接点式(微少負荷用)
溶接型
無
10

1個

38,977円( 42,875円 )

10日目

サクションフィルタ
10A
200メッシュ
18
90
電気接点式(微少負荷用)
溶接型
付
10

1個

43,899円( 48,289円 )

10日目

サクションフィルタ
10A
200メッシュ
18
90
電気接点式(微少負荷用)
Rcネジ込み型
付
10

1個

52,329円( 57,562円 )

10日目

サクションフィルタ
10A
200メッシュ
18
90
電気接点式(微少負荷用)
Rcネジ込み型
無
10

1個

47,393円( 52,132円 )

10日目

サクションフィルタ
10A
200メッシュ
18
90
電気接点式
溶接型
無
10

1個

38,977円( 42,875円 )

10日目

サクションフィルタ
10A
200メッシュ
18
90
電気接点式
溶接型
付
10

1個

43,899円( 48,289円 )

10日目

サクションフィルタ
10A
200メッシュ
18
90
電気接点式
Rcネジ込み型
付
10

1個

52,329円( 57,562円 )

10日目

サクションフィルタ
10A
200メッシュ
18
90
電気接点式
Rcネジ込み型
無
10

1個

47,393円( 52,132円 )

10日目

サクションフィルタ
10A
200メッシュ
18
90
目視式
溶接型
無
10

1個

33,474円( 36,821円 )

10日目

サクションフィルタ
10A
200メッシュ
18
90
目視式
溶接型
付
10

1個

38,409円( 42,250円 )

10日目

サクションフィルタ
10A
200メッシュ
18
90
目視式
Rcネジ込み型
付
10

1個

46,824円( 51,506円 )

10日目

サクションフィルタ
10A
200メッシュ
18
90
目視式
Rcネジ込み型
無
10

1個

41,903円( 46,093円 )

10日目

サクションフィルタ
15A
60メッシュ
22
90
電気接点式(微少負荷用)
溶接型
無
10

1個

38,249円( 42,074円 )

14日目

サクションフィルタ
15A
60メッシュ
22
90
電気接点式(微少負荷用)
溶接型
付
10

1個

43,185円( 47,504円 )

14日目

サクションフィルタ
15A
60メッシュ
22
90
電気接点式(微少負荷用)
Rcネジ込み型
付
10

1個

51,615円( 56,777円 )

14日目

サクションフィルタ
15A
60メッシュ
22
90
電気接点式(微少負荷用)
Rcネジ込み型
無
10

1個

46,679円( 51,347円 )

14日目

サクションフィルタ
15A
60メッシュ
22
90
電気接点式
溶接型
無
10

1個

38,249円( 42,074円 )

14日目

サクションフィルタ
15A
60メッシュ
22
90
電気接点式
溶接型
付
10

1個

43,185円( 47,504円 )

14日目

サクションフィルタ
15A
60メッシュ
22
90
電気接点式
Rcネジ込み型
付
10

1個

51,615円( 56,777円 )

14日目

サクションフィルタ
15A
60メッシュ
22
90
目視式
Rcネジ込み型
付
10

1個

46,112円( 50,723円 )

14日目

サクションフィルタ
15A
60メッシュ
22
90
目視式
Rcネジ込み型
無
10

1個

41,176円( 45,294円 )

14日目

サクションフィルタ
15A
100メッシュ
22
90
電気接点式(微少負荷用)
溶接型
無
10

1個

38,249円( 42,074円 )

10日目

サクションフィルタ
15A
100メッシュ
22
90
電気接点式(微少負荷用)
溶接型
付
10

1個

43,185円( 47,504円 )

10日目

サクションフィルタ
15A
100メッシュ
22
90
電気接点式(微少負荷用)
Rcネジ込み型
付
10

1個

51,615円( 56,777円 )

10日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 次へ

Loading...

詳細情報

基本情報

【特長】
・ケース付サクションフィルタの内部のエア溜りを起こさない形状としました。
・エレメントはステンレス金網60,100,150,200メッシュを標準としています。
・フィルタエレメントの目詰りはインジケータによって確認できます。
・リリーフ弁が内蔵されていますので目詰りによる危険は防止されます。
・I型（目視）インジケータは標準装備です。
・オプションでE型（目視併用電気接点式）インジケータ及びマグネット等が付けられます。
・インジケータは水平方向で、どの方向からも見る事ができます。
・インジケータ指示差圧緑色（赤始動）0.012MPa、赤色（全面赤）0.02MPa。
・I型インジケータはリセットタイプです。E型インジケータは自動復帰型です。
・オプションでネジ込み型相フランジにする事ができます。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
