コンバム（旧：妙徳）

三段じゃばら形パッド PCシリーズ継手なし固定式金具付パッド PS

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(1件)

通常価格(税別): 1,079円～ 1,715円

税込価格: 1,187円～ 1,887円

じゃばら機構採用により様々な段差、角度に対応できる三段じゃばら形パッド。【特長...

パット形状：

多段ベローズ
本体種類：

パッド+ホルダセット
パット種類：

標準
取付方法：

アタッチメント式
材質：

ゴム系
配管継手：

継手なし(M5)
接続ねじ径：

M5

未確定6件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

三段じゃばら形パッド PCシリーズ継手なし固定式金具付パッド PSの仕様

三段じゃばら形パッド PCシリーズ継手なし固定式金具付パッド PS（おねじ）の製品イメージ（01）

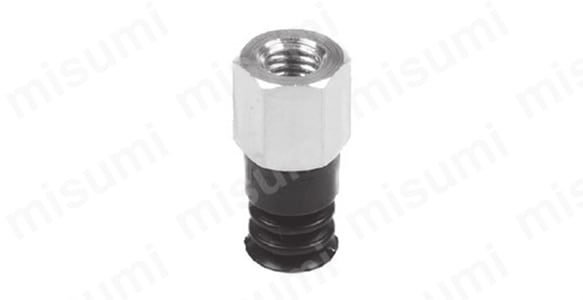

三段じゃばら形パッド PCシリーズ継手なし固定式金具付パッド PS（めねじ）の製品イメージ（02）

外形図

（単位：mm）

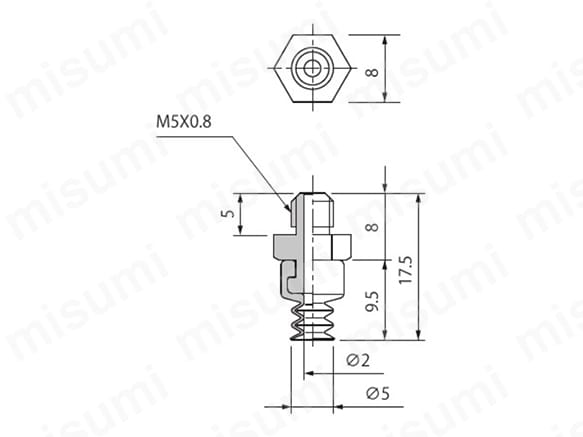

PS-5C-Mの寸法図

（単位：mm）

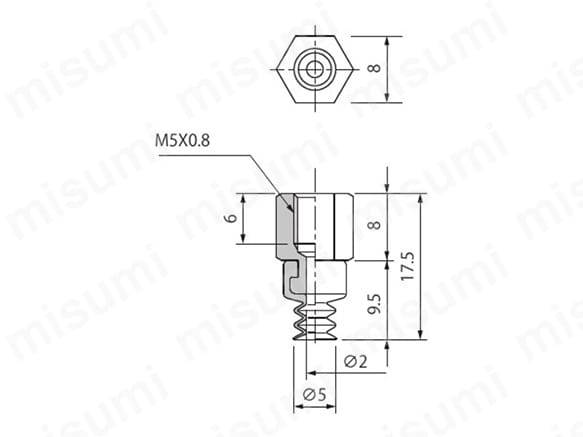

PS-5C-Fの寸法図

（単位：mm）

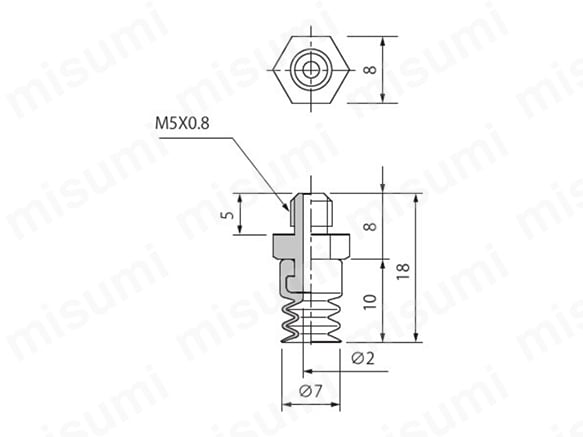

PS-7-C-Mの寸法図

（単位：mm）

PS-7-C-Fの寸法図

形式	質量（g）
PS-5-C-M-□	1
PS-7-C-M-□	1
PS-5-C-F-□	1.5
PS-7-C-F-□	1.5

※ □はパッドの材質を表します。
※ 質量はパッド材料 NBR（ニトリルゴム）時の数値です。

製品の特長

おねじタイプ製品の特長（01）

めねじタイプ製品の特長（02）

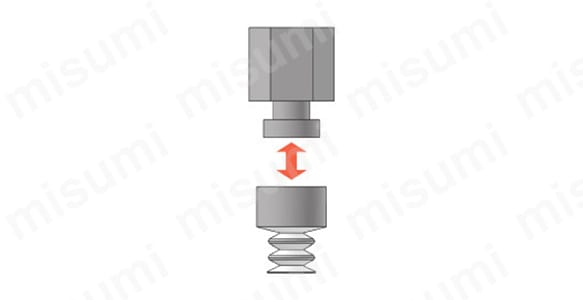

止めねじ、パッド分解可能
パッドをワンタッチで止めねじに装着

形式番号	パッド	止めねじ	ねじサイズ
PS-5-C-M-□	PCG-5-□	TN-PS-10-M5	M5×0.8
PS-7-C-M-□	PCG-7-□	TN-PS-10-M5	M5×0.8

※ □はパッドの材質を表します。

形式番号	パッド	止めねじ	ねじサイズ
PS-5-C-F-□	PCG-5-□	TN-PS-10-M5F	M5×0.8
PS-7-C-F-□	PCG-7-□	TN-PS-10-M5F	M5×0.8

※ □はパッドの材質を表します。

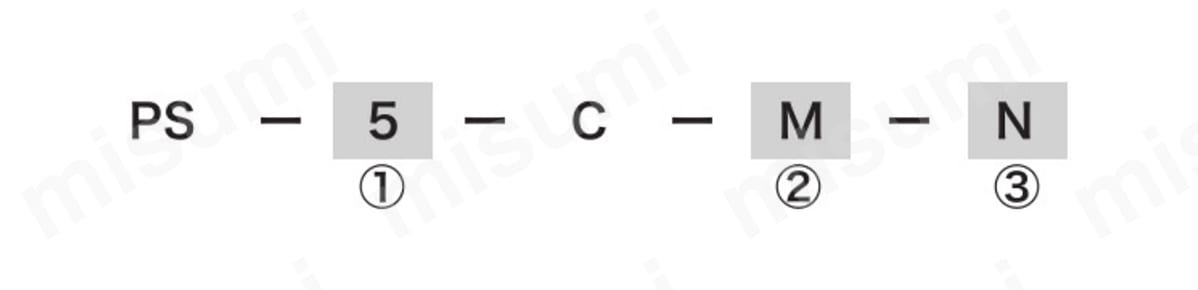

形式番号

（1）パッド径（記号：パッド径）

5：φ5（直径5mm）
7：φ7（直径7mm）

（2）金具取付ねじ

M：おねじ
F：めねじ

（3）パッドゴム材質（記号：材質）

N：NBR（ニトリルゴム）
S：シリコーンゴム

型番リスト

表示件数:

型番	ゴム系材質	環境	色	使用温度範囲(℃)	接続ねじ種類	パッド径(mm)	金具取付けねじ	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

PS-5-C-M-N	[ニトリルゴム] ニトリルゴム	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	5	おねじ	1個	1,079円( 1,187円 )	7日目
PS-5-C-M-S	[シリコンゴム] シリコンゴム	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	5	おねじ	1個	1,449円( 1,594円 )	7日目
PS-7-C-M-F	フッ素ゴム	標準 / 耐寒 / 耐熱	[黒] 黒に白点	-10～230	おねじ	7	おねじ	1個	1,715円( 1,887円 )	7日目
PS-7-C-M-N	[ニトリルゴム] ニトリルゴム	標準 / 耐寒 / 耐熱	[黒] 黒	-26～120	おねじ	7	おねじ	1個	1,115円( 1,227円 )	在庫品1日目当日出荷可能
PS-7-C-M-NE	[ニトリルゴム] 導電性ニトリルゴム	標準 / 誘電	[黒] 黒に青点	0～60	おねじ	7	おねじ	1個	1,497円( 1,647円 )	7日目
PS-7-C-M-S	[シリコンゴム] シリコンゴム	標準 / 耐寒 / 耐熱	白	-60～250	おねじ	7	おねじ	1個	1,440円( 1,584円 )	7日目

詳細情報

基本情報

基本情報

じゃばら機構採用により様々な段差、角度に対応できる三段じゃばら形パッド。
【特長】
・じゃばら形状をしており角度がある場所、R形状のワークにパッドが追従。
【用途】
・角度、球状のワークなどに追従して利用可能。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品三段じゃばら形パッド PCシリーズ継手なし固定式金具付パッド PS	三段じゃばら形パッド PCシリーズバッファ式回り止め金具付パッド NAPCTH・YH	継手付固定式金具付パッド PCTK・PCYK	じゃばら形パッド PBシリーズバッファ式金具付パッド NAPBTS・YS	バッファ式金具付パッド NAPCTS・YS	バッファ式回り止め金具付パッド NAPJTH・YH	じゃばらパッドバッファ式回り止め金具付パッド金具セット NAPB□H-K	バッファ式回り止め金具付パッド NAPBTH・YH	三段じゃばらパッド PCシリーズ NAPCTS-K・NAPCYS-K	バッファ式水平保持機能付金具付パッド NAPUTSBR・YSBR	吸着ホルダ　スプリング式ロングストロークタイプ（Ｒ形状）	真空パッド基本形パッド ZPシリーズ真空取出方向縦アダプタ付 ZPT	パッド付吸着ホルダスプリング式ロングストロークタイプ（Ｒ形状）長円タイプ
メーカー	コンバム（旧：妙徳）	コンバム（旧：妙徳）	コンバム（旧：妙徳）	コンバム（旧：妙徳）	コンバム（旧：妙徳）	コンバム（旧：妙徳）	コンバム（旧：妙徳）	コンバム（旧：妙徳）	コンバム（旧：妙徳）	コンバム（旧：妙徳）	ミスミ	SMC	ミスミ
通常価格	1,079円～	4,240円～	1,328円～	3,800円～	3,432円～	3,753円～	3,959円～	4,016円～	3,199円～	14,668円～	1,920円～	721円～	2,800円～
通常出荷日	在庫品1日目～当日出荷可能	7日目	在庫品1日目～当日出荷可能	7日目	6日目～	7日目	7日目	7日目	7日目	7日目	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能
パット形状	多段ベローズ	多段ベローズ	ベローズ	ベローズ	多段ベローズ	ベローズ	-	ベローズ	-	平形	-	-	長円
本体種類	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	取付金具	パッド+ホルダセット	取付金具	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット
パット種類	標準	標準	標準	標準	標準	標準	-	標準	-	標準	標準	標準	標準
取付方法	アタッチメント式	アタッチメント式	-	アタッチメント式	アタッチメント式	アタッチメント式	-	アタッチメント式	-	埋込式	-	埋込式	埋込式
材質	ゴム系	ゴム系	ゴム系	ゴム系	ゴム系	ゴム系	-	ゴム系	-	ゴム系	ゴム系	ゴム系	ゴム系

back next

三段じゃばら形パッド PCシリーズ継手なし固定式金具付パッド PSのレビュー

この商品のレビューはありませんレビューを書く

毎月3件以上の商品レビュー投稿で投稿件数×500円分の値引クーポンプレゼント！

よくあるご質問（FAQ）

Q 使用用途どのような場合ですか？: A

パッド形状が3段じゃばらになっており、吸着面が斜めの場合や高さにばらつきがある場合など吸着箇所へ追従し易くなります。
