ユニバーサルボルト
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 838円 ～ 1,797円
- 税込価格
- 922円 ～ 1,977円
固定面がフレキシブルに動くユニバーサルボルト。【特長】・トグルクランプ用アクセ...
-
- 商品：
- クランプボルト
-
- 本体材質：
- スチール
型番
未確定4件の候補があります。
Loading...
商品情報
外形図
ユニバーサルボルトの図面。
製品仕様
商品の詳細情報
- 本体材質：スチール（SPCC）。
- 付属品：ナット2個。
- 表面処理：三価クロムメッキ。
- 先端が可動するので、当たり面の垂直でないワークの固定に便利。
ユニバーサルボルト
M12ユニバーサルボルト
（M12x154mm）。
M10ユニバーサルボルト
（ M10x112mm）。
M8ユニバーサルボルト
（M8x110mm）。
M6ユニバーサルボルト
（M6x93mm）。

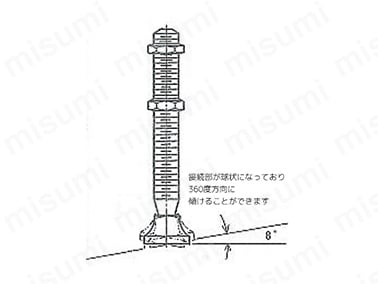

接続部が球状になっており360度方向に傾けることができる。

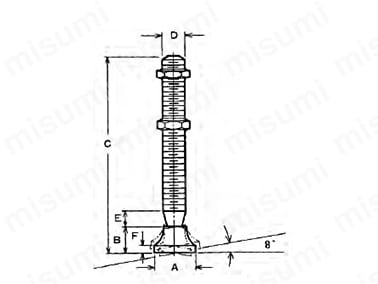

規格表
| 品名 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| 6m/m | 20 | 13 | 93 | 6 | 10 | 4 |
| 8m/m | 25 | 13.5 | 110 | 8 | 13 | 4 |
| 10m/m | 25 | 15 | 112 | 10 | 14 | 4 |
| 12m/m | 32 | 17.5 | 154 | 12 | 14 | 5.5 |
型番リスト
- 表示件数:
Loading...
詳細情報
基本情報
固定面がフレキシブルに動くユニバーサルボルト。
【特長】
・トグルクランプ用アクセサリ、先端金具。
・固定部分が球状に接続。
・先端固定部がフレキシブル。
【用途】
・傾いた面でも固定ができ、場面を選ばず使用可能。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
