リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F)

リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
16,356円
税込価格
17,992円

【特長】・初心者でも一目瞭然！最適な設定をシンプル操作で実現します。

詳細情報を確認する

  • 種類：
    ファイバーセンサ
  • アンプ 種類：
    分離型（アンプ単体）
  • 光軸の配置種類：
    投光・受光一体単体使用
  • 検出光の種類：
    標準
  • 光源 投光素子：
    赤色LED
  • ヘッド形状：
    角
  • 検出光放射方向：
    側面
  • ヘッド材質：
    耐熱ABS
  • アンプ機能：
    しきい値自動補正
  • 接続方式：
    コネクタ接続式タイプ
  • 電源電圧：
    DC±10% 12V
  • 使用温度範囲(℃)：
    0～50
  • 使用湿度範囲(%)：
    35～85
  • アンプ最大サイズ(mm)：
    W30.5×H10×L70.5
  • 接続台数：
    温度:8～16台連結時：0～+45℃

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

型番

未確定4件の候補があります。

Loading...

商品情報

商品特長詳細

初心者でも一目瞭然
最適な設定をシンプル操作で実現します

リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F) 商品特長詳細01

リーク/リキッドファイバ専用アンプ

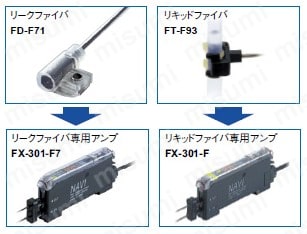

リークファイバ FD-F71専用アンプFX-301-F7（注1）とリキッドファイバ FT-F93専用アンプFX-301-Fを用意。
簡単操作で最適な設定が行なえます。

（注1）：FX-301-Fをリークモードにすることでも使用できます。但し、リークファイバ専用設計のFX-301-F7とは機能が異なりますので、リークファイバ使用時はFX-301-F7のご使用を推奨いたします。
リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F) 商品特長詳細03

親機・子機の区別がなくメンテナンスが容易

アンプ本体に親機・子機の区別はありません。3芯の親ケーブルと1芯の子ケーブルの使い分けだけで親機・子機が区別されるため、横連結が簡単に構成できます。
また、親機・子機の区別がないため、アンプの在庫管理などメンテナンスの手間も省けます。
リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F) 商品特長詳細04

最適なしきい値を設定 ［FX-301-F7］

しきい値追従機能 ［FX-301-F7］

しきい値は、安定したリーク検出が行なえるようティーチング時に入光量の?20%に自動設定されます。また、しきい値を入光量の?15%、?30%にも変更可能です。
一定時間ごとに入光量を確認し、しきい値の再設定が自動的に行なわれます。
※工場出荷時は機能OFFです。
リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F) 商品特長詳細05
リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F) 商品特長詳細06

フラッシング機能を装備

リークを検出すると投光が点滅しますので、リークを検出したファイバがひと目で確認できます。

新開発素子の採用で長寿命&光量調整不要

FX-301-F7／FX-301-Fに採用した新開発の「4元素発光素子」は、投光素子の経年変化を極限まで抑えることができますので、安定した検出を長期間可能にします。

個別/一括ティーチングで簡単設定

■個別ティーチングモード（TEACH）

FX-301-F7はMODE表示灯を"TEACH"にしジョグスイッチを押すだけで、自動的に最適なしきい値が設定されます。
（FX-301-Fはリキッドファイバ選択後にしきい値を設定します。）

■一括ティーチングモード（ALL）

MODE表示灯を"ALL"にすると光通信機能により、連結しているアンプを一括でティーチングします。しきい値はアンプ個々に最適な値が設定されます。
（同時に親機のその他の設定条件が子機にコピーされます。）

リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F) 商品特長詳細07


リーク（漏液）ファイバ （FD-F71）

耐薬品性に優れた薄型漏液検出ファイバ

■省施工

・取付具はビス1本、ヘッド部がワンタッチで取り付け可能です。
・液漏れ後の復帰作業も、交換部品が不要です。
・ヘッド部の形状がシンプルですので、漏液のふきとりが簡単です。
リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F) 商品特長詳細08
■優れた防爆性・耐薬品性

ファイバ式を採用することにより、防爆性を高めました。（SEMI S2 対応）。
ふっ素樹脂性のヘッド部は耐薬品性にも優れています。
リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F) 商品特長詳細09
■安定した検出性能

毛細管現象を利用することにより、少量の漏液や粘性のある液体も検出できます。
リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F) 商品特長詳細10
■小型・省スペース

サイド取り付け式の10mm薄型タイプですので、狭いスペースでもご使用いただけます。


リキッドファイバ（パイプ取付式） （FT-F93）

パイプ内の液体を安定検出！

・液あり時には、液体のレンズ効果により集光され、入光状態となります。

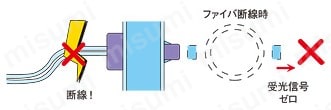

・ファイバの折れ・外れ・ケーブルの断線等、センサの異常時には非入光状態になり、「液切れ」と同じ出力が得られます。
リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F) 商品特長詳細11
リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F) 商品特長詳細12
■気泡・水滴に影響されない安定検出を実現

従来のパイプ取付方式の課題であった「気泡・水滴・液ダレ」を特殊な光学設計で解決しました。

■SEMI S2対応の優れた防爆性

検出部に電気回路がありませんので、防爆性に優れています。

■手軽に使えて安定検出

パイプ径・肉厚が異なっても、常に光軸がパイプの直線上にある方式をとっていますので、従来方式と比較し、パイプ径・肉厚に左右されません。また、取り付け状態による影響も低減させました。
リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F) 商品特長詳細13

外形図

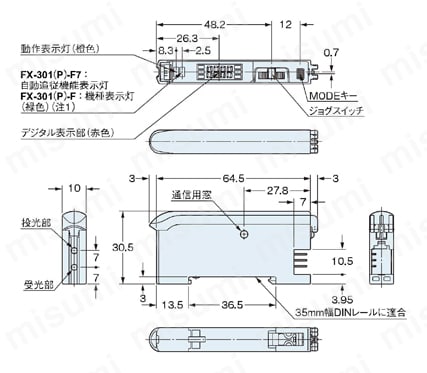

リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F) 外形寸法図

（注1）：上図はFX-301（P）-F7の外形寸法図です。FX-301（P）-Fは表示灯の部分の形状が若干異なります。

製品仕様

項目種類リークファイバ専用リキッドファイバ専用
型番NPN出力FX-301-F7FX-301-F
PNP出力FX-301P-F7FX-301P-F
組み合わせファイバFD-F705FT-F902
電源電圧12～24V DC±10%  リップルP-P10%以下
消費電力通常時：960mW以下（電源電圧24V時消費電流40mA以下）
ECOモード時：600mW以下（電源電圧24V時消費電流25mA以下）
出力-＜NPN出力タイプ＞
NPNトランジスタ・オープンコレクタ
・最大流入電流：100mA（連結5台以上の場合50mA）
・印加電圧：30V DC以下（出力-0V間）
・残留電圧：1.5V以下（流入電流100mAにて、連結5台以上の場合50mAにて）

＜PNP出力タイプ＞
PNPトランジスタ・オープンコレクタ
・最大流出電流：100mA（連結5台以上の場合50mA）
・印加電圧：30V DC以下（出力-+V間）
・残留電圧：1.5V以下（流入電流100mAにて、連結5台以上の場合50mAにて）
出力動作リーク検出時OFFリキッド設定時（F9モード）：液体なし時OFF/液体あり時OFF
                                  ジョグスイッチにて選択
リーク設定時（F7モード）：リーク検出時OFF
短絡保護装備
応答時間500μs以下（注2）250μs以下（注2）
感度設定方法個別ティーチング/一括ティーチング
動作表示灯オレンジ色LED（出力ON時点灯）
自動追従機能表示灯緑色LED（自動追従機能ON時点灯）-
機種表示灯-緑色LED［リキッド設定時（F9モード）点灯］
MODE表示灯RUN:緑色LED、TEACH・ALL・ADJ・DISP・OUT：黄色LED
デジタル表示4桁赤色LED表示
設定感度微調整機能装備
タイマ機能-ディレイタイマ装備［リキッド設定時（F9モード）のみ］
（タイマ時間：10ms/100ms/1,000ms/なし）
耐環境性使用周囲温度0～+50℃（8～16台連結時：0～+45℃）（但し、結露しないこと）、保存時：-20～+70℃
使用周囲湿度35～85%RH、保存時：35～85%RH
使用周囲照度白熱ランプ：受光面照度3,000Lx以下
耐電圧AC1,000V 1分間 充電部一括・ケース間（注3）
絶縁抵抗DC250Vメガにて20MΩ以上 充電部一括・ケース間（注3）
耐振動耐久10～150Hz 複振幅0.75mm XYZ各方向2時間
耐衝撃耐久98m/s2（約10G） XYZ各方向5回
投光素子赤色LED（発光ピーク波長：650nm、変調式）
材質ケース：ABS、ケースカバー：ポリカーボネート、スイッチ：アクリル
接続方式コネクタ接続式（注4）
配線長0.3mm2以上のケーブルにて全長100mまで可能
質量本質質量：約20g、梱包質量：約35g

（注1）：指定のない測定条件は、使用周囲温度＝+23℃です。
（注2）：リークを検出（出力OFF）すると投光を点滅動作させますので、ONに復帰する応答のみ遅くなります。（約1s）［FX-301（P）-Fはリーク設定時（F7モード）。］

リーク/リキッドファイバ専用デジタルファイバセンサ (FX-301-F7/FX-301-F) リーク発生と除去

（注3）：耐電圧および絶縁抵抗は、アンプ単体における値です。
（注4）：ワンタッチケーブルは、付属されていません。必ず別売のワンタッチケーブルをご購入ください。
         親ケーブル（3芯）：CN-73-C1（ケーブル長1m）、CN-73-C2（ケーブル長2m）、CN-73-C5（ケーブル長5m）
         子ケーブル（1芯）：CN-71-C1（ケーブル長1m）、CN-71-C2（ケーブル長2m）、CN-71-C5（ケーブル長5m）
