極薄形ラジアル玉軸受 A-Series
- 当日出荷可能
- 通常価格(税別)
- 759円 ～ 1,372円
- 税込価格
- 835円 ～ 1,509円
外径に対して内径が通常のラジアル玉軸受よりも大きい形式です。
商品情報

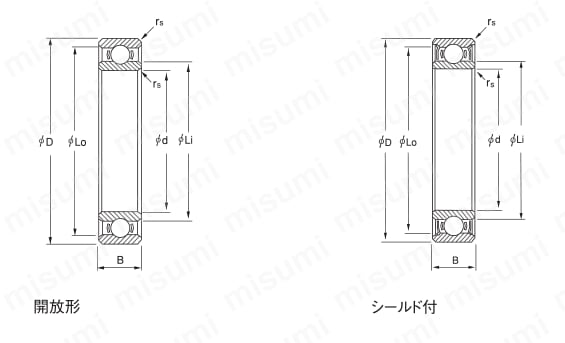

外形図

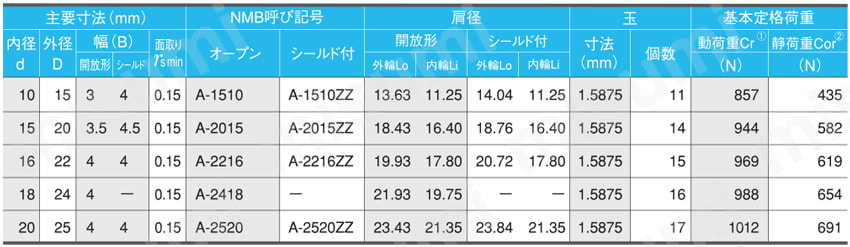

規格表
（1）JIS B 1518による値
（2）JIS B 1519による値
極薄型は、ステンレス材が標準となっています。
型番リスト
- 表示件数:
| 型番 |
シールド素材・形状 |
内径 d(φ) |
外径 D(φ) |
幅 B(mm) |
外輪タイプ |
基本定格荷重 動定格(Ca)(N) |
タイプ | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
開放型
|
10
|
15
|
3
|
フラット
|
857
|
開放形
| 1個 | 1,186円(
1,305円
) | 在庫品1日目 当日出荷可能 | |
両シールド形
|
10
|
15
|
4
|
フラット
|
857
|
両シールド付（スナップリング固定）
| 1個 | 1,271円(
1,398円
) | 在庫品1日目 当日出荷可能 | |
開放型
|
15
|
20
|
3.5
|
フラット
|
944
|
開放形
| 1個 | 1,372円(
1,509円
) | 在庫品1日目 当日出荷可能 | |
開放型
|
16
|
22
|
4
|
フラット
|
969
|
開放形
| 1個 | 1,252円(
1,377円
) | 在庫品1日目 当日出荷可能 | |
開放型
|
18
|
24
|
4
|
フラット
|
988
|
開放形
| 1個 | 1,176円(
1,294円
) | 在庫品1日目 当日出荷可能 | |
開放型
|
20
|
25
|
4
|
フラット
|
1012
|
開放形
| 1個 | 1,221円(
1,343円
) | 在庫品1日目 当日出荷可能 | |
両シールド形
|
10
|
15
|
4
|
フランジ付
|
435
|
両シールド付（スナップリング固定）
| 1個 | 759円(
835円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
外径に対して内径が通常のラジアル玉軸受よりも大きい形式です。
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
