小原歯車工業

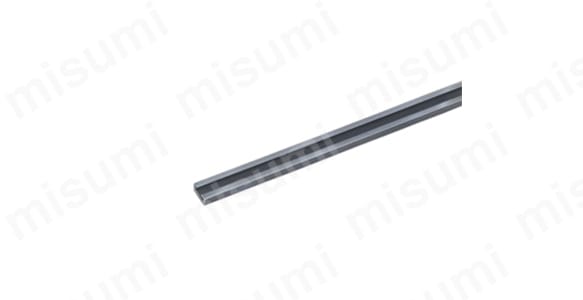

DR専用 ARLスライドレール

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 1,222円～ 1,876円

税込価格: 1,344円～ 2,064円

DR成形フレキラック専用のARLスライドレール。【特長】・長さは1,000mm...

材質：

アルミニウム
全長：

1000
材料：

アルミニウム

未確定4件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ARLスライドレールシリーズ（T6）の寸法図

製品仕様

外観

材料：アルミニウム（A6063S-T5）

規格表

型番	形状	A	B	C	D	E	F	質量（kg）
型番	形状	A	B	C	D	E	F	質量（kg）	ARL-0.8	T6	10.3	4.4	4.7	2	1.7	8.3	0.081
ARL-1	T6	12.3	5.6	5.2	2	2.2	10.3	0.096
ARL-1.5	T6	14.3	7.2	5.5	2	2.5	12.3	0.11
ARL-2	T6	17.3	8.8	6.2	2.5	2.7	15.3	0.15

型番リスト

表示件数:

型番	歯幅(mm)	高さ(mm)	厚さ	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ARL-0.8	10.3	4.7	4.7	10	1個	1,222円( 1,344円 )	2日目
ARL-1	12.3	5.2	5.2	10	1個	1,424円( 1,566円 )	在庫品1日目当日出荷可能
ARL-1.5	14.3	5.5	5.5	10	1個	1,416円( 1,558円 )	在庫品1日目当日出荷可能
ARL-2	17.3	6.2	6.2	10	1個	1,876円( 2,064円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

DR成形フレキラック専用のARLスライドレール。
【特長】
・長さは1,000mm、用途に応じて切断して使用可能。
【用途】
・DR成形フレキラックの固定用やスライド用に。
・自動ドアなど。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
