スーパーツール

スーパーツール

トグルクランプ用ボルト・ナット（ステンレス製・ゴムヘッド付）

トグルクランプ用ボルト・ナット（ステンレス製・ゴムヘッド付）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
686円 ～ 965円  特別価格
税込価格
755円 ～ 1,062円  特別価格

ボルト先端がゴムで覆われた、トグルクランプ用アクセサリのボルト。【特長】・ボル...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定4件の候補があります。

  • CADデータ未対応

Loading...

商品情報

トグルクランプ用パーツ ボルト・ナット（ステンレス製・ゴムヘッド付）の外形図と寸法

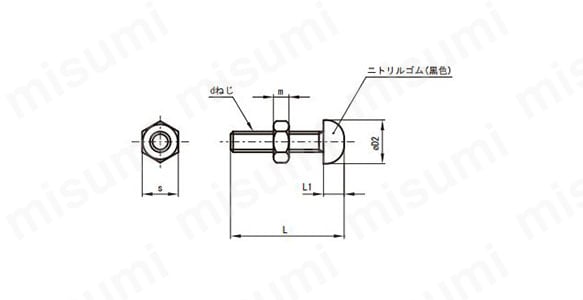

ボルト・ナット（ステンレス製・ゴムヘッド付）の外形図1

ボルト・ナット（ステンレス製・ゴムヘッド付）の外形図1

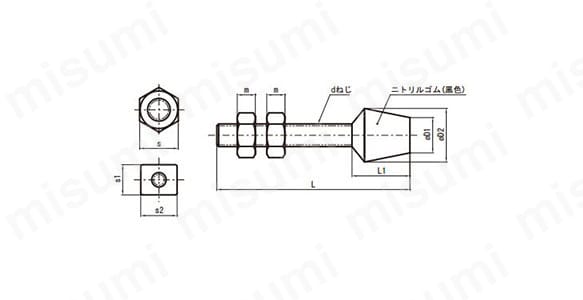

ボルト・ナット（ステンレス製・ゴムヘッド付）の外形図2

ボルト・ナット（ステンレス製・ゴムヘッド付）の外形図2



（単位:mm）



品番dD1D2LL1ss1s2m
STNG 0425M4× P0.710.513.52511.578.29.53
STNG 044242
STNG 0651M6× P11015511410--5
STNG 0875M8× P1.251318.57519136.5
  • ※ STNG0425, STNG0442 は一方のナットが四角ナットです。
  • ※ STNG0425, STNG0442, STNG0651, STNG0875 の材質は SUS304 となります。

型番リスト

表示件数:
  1. 1
型番
ボルトサイズ(mm)
ゴムヘッド外径D1(mm)
ゴムヘッド外径D2(mm)
全長(mm)
ナット形状(mm)
ナット板厚(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4
10.5
13.5
25
六角形+四角形
3
10

1個

686円( 755円 )

在庫品1日目

当日出荷可能

4
10.5
13.5
42
六角形+四角形
3
10

1個

722円( 794円 )

1日目

6
10
15
51
六角形
5
10

1個

811円

567円

( 624円 )

在庫品1日目

当日出荷可能

8
13
18.5
75
六角形
6.5
10

1個

965円( 1,062円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

ボルト先端がゴムで覆われた、トグルクランプ用アクセサリのボルト。
【特長】
・ボルト先端がゴムで覆われているので、ワークが傷つきにくい。
・固定面に凸凹がある場合にゴムの柔軟性でばらつきや凸凹を吸収し安定した固定が可能。
【用途】
・傷つきやすいワークをクランプで固定する際に、通常の六角ボルトの代わりに使う。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

トグルクランプ用ボルト・ナット（ステンレス製・ゴムヘッド付）

トグルクランプ用ボルト・ナット（ステンレス製・ゴムヘッド付）

    クランプ用先端金具（ウレタン）

    クランプ用先端金具（ウレタン）

      クランプ用先端金具（ノーマル）

      クランプ用先端金具（ノーマル）

        トグルクランプ用ボルト・ナット（スチール製・ゴムヘッド付）

        トグルクランプ用ボルト・ナット（スチール製・ゴムヘッド付）

          トグルクランプ用ゴム付ボルト

          トグルクランプ用ゴム付ボルト

            トグルクランプ用ボルト・ナット（スチール製・スイベルヘッド付）

            トグルクランプ用ボルト・ナット（スチール製・スイベルヘッド付）

              トグルクランプ用先端金具（ユニバーサルタイプ）

              トグルクランプ用先端金具（ユニバーサルタイプ）

                トグルクランプ用先端金具（スプリング付ゴムボルト）

                トグルクランプ用先端金具（スプリング付ゴムボルト）

                  ゴム付きボルト

                  ゴム付きボルト

                    ネオプレン スクリュー CRPS

                    ネオプレン スクリュー CRPS

                      ばね付コンタクトボルト

                      ばね付コンタクトボルト

                        ユニバーサルボルト

                        ユニバーサルボルト

                          クランプ用先端金具 六角ボルトタイプ GH-SA

                          クランプ用先端金具 六角ボルトタイプ GH-SA
                            メーカー スーパーツール ミスミ ミスミ スーパーツール 育良精機製作所 スーパーツール ミスミ ミスミ カクタ イマオコーポレーション ＳＰＥＥＤＹ　ＢＬＯＣＫ社 カクタ GOOD HAND CLAMP（グッドハンドクランプ）
                            通常価格 686円～ 410円～ 190円～ 228円～ 342円～ 488円～ 560円～ 1,440円～ 489円～ 1,081円～ 3,258円～ 838円～ 353円
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目   2日目～   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能
                            商品 クランプボルト クランプボルト クランプボルト クランプボルト クランプボルト クランプボルト クランプボルト クランプボルト クランプボルト クランプボルト クランプボルト クランプボルト クランプボルト
                            本体材質 SUS304 - - スチール - スチール - - スチール(SPCC) - - スチール -
                            ナット数(mm) 2 - - - - - - - - - - - -

                            トグルクランプ用ボルト・ナット（ステンレス製・ゴムヘッド付）のレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 硬度などその他の仕様を教えてください。
                            A
                            材質NBR 硬度 ショア70度となっております。
