ゲイツ・ユニッタ・アジア

ゲイツ・ユニッタ・アジア

8YUプーリ

8YUプーリ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 3.0平均満足度3.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

ゲイツ・ユニッタ・アジアブランドのプーリにミスミが図面レスで軸穴加工し、お届け...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • ミスミでの取り扱いのサイズは、 「標準在庫プーリー」 のみとなります。
  • 特注（図面指示等）のご対応はできません。
    フランジ（2枚）は、同梱となります。 （カシメなし）
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    一部規格において合いマークが施されております。

型番

未確定204件の候補があります。

Loading...

商品情報

外形図

プーリ 8YUプーリ:関連画像

プーリ歯形寸法

プーリ 8YUプーリ:関連画像

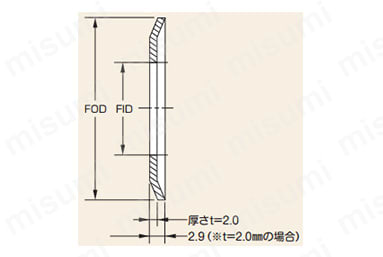

フランジ寸法

プーリ 8YUプーリ:関連画像

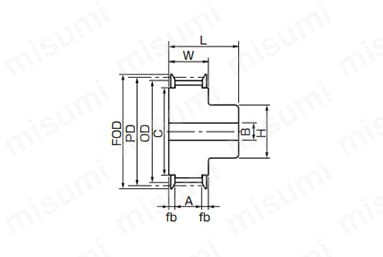

33Fの形状

プーリ 8YUプーリ:関連画像

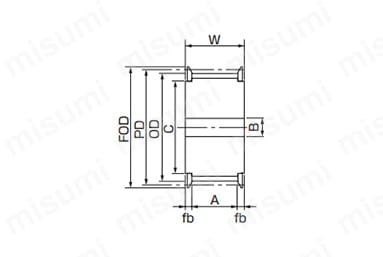

6Fの形状

ベルト呼び幅・寸法

ベルト幅15.020.025.030.040.050.0
Ｌ（参考）434853586879
Ｗ232833384859
A0
-0.2		16.721.726.731.741.752.7
fb3.153.153.153.153.153.15
  • ベルト幅に対するL、W、A、fb寸法（単位 : mm）
  • フランジ取付け部寸法Cの基準外径はFIDと同じ寸法を採用。しかし許容差がそれぞれに異なる。
  • ピッチ円直径（PD）＝P×N / π
  • 歯先円直径（OD）＝PD-2×PLD

P : ベルトピッチ、N : プーリ歯数、π : 円周率、8YU・PLD : 0.686mm



歯数・外形寸法

歯数P.D.O.D.FODCフランジ
2050.9349.566240FS20062040
2461.1259.747050FS20070050
2666.2164.847554FS20075054
3076.3975.028564FS20085064
3691.6790.3010079FS20100079
40101.86100.4911089FS20110089
48122.23120.86131109FS20131109
60152.79151.42161140FS20161140


製品仕様

内径M（並目）付属品
セットスクリュー
16～17M5M5×４
18～30M6M6×5
31～45M8M8×6
46～65M10M10×8


追加工規格表




 歯数−歯形−呼び幅−プーリ形状−材質−表面処理−軸穴仕様−内径−Z−J−Q−R−S−T
（軸穴仕様：H・P・N）P20−8YU−15−33F−  BD−P−16
（軸穴仕様：V・F）P24−8YU−25−33F−  BD−V−16−Z18−J3
（軸穴仕様：Y・WB）P48−8YU−25−33F−    Y−60    −Q62−R62−S3−T3
歯数歯形呼び幅プーリ形状材質表面処理プーリ形状
33F

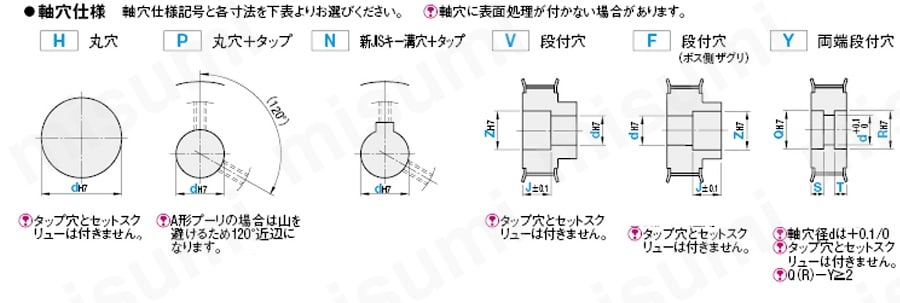

軸穴仕様　(～)1mm単位指定(・)選択
H(d)
丸穴		P(d)
丸穴＋タップ		N(d)
キー溝＋タップ		V 段付穴Y 両端段付
V(d)Z
Z−d≧2		J
(0.1mm単位)		Y(d)・
WB(d)		Q・RS・T
(0.1mm単位)
P208YU15
20
25		33F無記号
(スチール)		無記号
(生地)

BD
(黒染)		16～3216～2816～2116～3018～323.0≦J≦W−3.016～3018～323～23
S＋T≦W−3
2416～4216～3416～3016～4018～4216～4018～42
2616～5016～3816～3016～4818～5016～4818～50
3016～5916～4516～3016～5718～5916～5718～59
3620～7220～5820～3020～7022～7220～7022～72
4025～8025～6525～3025～8027～8225～7527～82
4825～8025～6525～3025～8027～9525～7527～95
6030～8030～653030～8032～9530～7532～95


キー溝寸法

軸穴径 dh7bJS9t 高さ
8＋0.015
0		3±0.01251.4+0.1
0
10
11＋0.018
0		4±0.01501.8
12
1352.3
14
15
16
17
1862.8
19＋0.021
0
20
21
22
238±0.01803.3+0.2
0
24
25
26
27
28
29
30

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 次へ
型番
ベルト幅(mm)
歯数(T)
プーリ形状
表面処理
形状記号
軸穴仕様
段付穴 [V](φ)
両端段付穴 [Y](φ)
新JISキー溝穴+タップ [N](φ)
丸穴+タップ [P](φ)
丸穴 [H](φ)
段付穴（ザグリ径） [Z](φ)
両端段付穴（穴径） [Q](φ)
段付穴(ザグリ深さ) [J](mm)
両端段付穴（穴径） [R](φ)
両端段付穴（Q部深さ） [S](mm)
両端段付穴（R部深さ） [T](mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
15
20
A形
四三酸化鉄皮膜
33F
丸穴
-
-
-
-
16 ～ 32
-
-
-
-
-
-

1個

-( - )

-

15
20
A形
四三酸化鉄皮膜
33F
新JISキー溝穴+タップ
-
-
16 ～ 21
-
-
-
-
-
-
-
-

1個

-( - )

-

15
20
A形
四三酸化鉄皮膜
33F
丸穴+タップ
-
-
-
16 ～ 28
-
-
-
-
-
-
-

1個

-( - )

-

15
20
A形
四三酸化鉄皮膜
33F
段付穴
16 ～ 30
-
-
-
-
18 ～ 32
-
3 ～ 20
-
-
-

1個

-( - )

-

15
20
A形
四三酸化鉄皮膜
33F
両端段付穴
-
16 ～ 30
-
-
-
-
18 ～ 32
-
18 ～ 32
3 ～ 17
3 ～ 17

1個

-( - )

-

15
20
A形
なし
33F
丸穴
-
-
-
-
16 ～ 32
-
-
-
-
-
-

1個

-( - )

-

15
20
A形
なし
33F
新JISキー溝穴+タップ
-
-
16 ～ 21
-
-
-
-
-
-
-
-

1個

-( - )

-

15
20
A形
なし
33F
丸穴+タップ
-
-
-
16 ～ 28
-
-
-
-
-
-
-

1個

-( - )

-

15
20
A形
なし
33F
段付穴
16 ～ 30
-
-
-
-
18 ～ 32
-
3 ～ 20
-
-
-

1個

-( - )

-

15
20
A形
なし
33F
両端段付穴
-
16 ～ 30
-
-
-
-
18 ～ 32
-
18 ～ 32
3 ～ 17
3 ～ 17

1個

-( - )

-

20
20
A形
四三酸化鉄皮膜
33F
丸穴
-
-
-
-
16 ～ 32
-
-
-
-
-
-

1個

-( - )

-

20
20
A形
四三酸化鉄皮膜
33F
新JISキー溝穴+タップ
-
-
16 ～ 21
-
-
-
-
-
-
-
-

1個

-( - )

-

20
20
A形
四三酸化鉄皮膜
33F
丸穴+タップ
-
-
-
16 ～ 28
-
-
-
-
-
-
-

1個

-( - )

-

20
20
A形
四三酸化鉄皮膜
33F
段付穴
16 ～ 30
-
-
-
-
18 ～ 32
-
3 ～ 25
-
-
-

1個

-( - )

-

20
20
A形
四三酸化鉄皮膜
33F
両端段付穴
-
16 ～ 30
-
-
-
-
18 ～ 32
-
18 ～ 32
3 ～ 22
3 ～ 22

1個

-( - )

-

20
20
A形
なし
33F
丸穴
-
-
-
-
16 ～ 32
-
-
-
-
-
-

1個

-( - )

-

20
20
A形
なし
33F
新JISキー溝穴+タップ
-
-
16 ～ 21
-
-
-
-
-
-
-
-

1個

-( - )

-

20
20
A形
なし
33F
丸穴+タップ
-
-
-
16 ～ 28
-
-
-
-
-
-
-

1個

-( - )

-

20
20
A形
なし
33F
段付穴
16 ～ 30
-
-
-
-
18 ～ 32
-
3 ～ 25
-
-
-

1個

-( - )

-

20
20
A形
なし
33F
両端段付穴
-
16 ～ 30
-
-
-
-
18 ～ 32
-
18 ～ 32
3 ～ 22
3 ～ 22

1個

-( - )

-

25
20
A形
四三酸化鉄皮膜
33F
丸穴
-
-
-
-
16 ～ 32
-
-
-
-
-
-

1個

-( - )

-

25
20
A形
四三酸化鉄皮膜
33F
新JISキー溝穴+タップ
-
-
16 ～ 21
-
-
-
-
-
-
-
-

1個

-( - )

-

25
20
A形
四三酸化鉄皮膜
33F
丸穴+タップ
-
-
-
16 ～ 28
-
-
-
-
-
-
-

1個

-( - )

-

25
20
A形
四三酸化鉄皮膜
33F
段付穴
16 ～ 30
-
-
-
-
18 ～ 32
-
3 ～ 30
-
-
-

1個

-( - )

-

25
20
A形
四三酸化鉄皮膜
33F
両端段付穴
-
16 ～ 30
-
-
-
-
18 ～ 32
-
18 ～ 32
3 ～ 23
3 ～ 23

1個

-( - )

-

25
20
A形
なし
33F
丸穴
-
-
-
-
16 ～ 32
-
-
-
-
-
-

1個

-( - )

-

25
20
A形
なし
33F
新JISキー溝穴+タップ
-
-
16 ～ 21
-
-
-
-
-
-
-
-

1個

-( - )

-

25
20
A形
なし
33F
丸穴+タップ
-
-
-
16 ～ 28
-
-
-
-
-
-
-

1個

-( - )

-

25
20
A形
なし
33F
段付穴
16 ～ 30
-
-
-
-
18 ～ 32
-
3 ～ 30
-
-
-

1個

-( - )

-

25
20
A形
なし
33F
両端段付穴
-
16 ～ 30
-
-
-
-
18 ～ 32
-
18 ～ 32
3 ～ 23
3 ～ 23

1個

-( - )

-

30
20
A形
なし
33F
下穴加工
-
-
-
-
-
-
-
-
-
-
-

1個

6,882円( 7,570円 )

9日目

15
24
A形
四三酸化鉄皮膜
33F
丸穴
-
-
-
-
16 ～ 42
-
-
-
-
-
-

1個

-( - )

-

15
24
A形
四三酸化鉄皮膜
33F
新JISキー溝穴+タップ
-
-
16 ～ 30
-
-
-
-
-
-
-
-

1個

-( - )

-

15
24
A形
四三酸化鉄皮膜
33F
丸穴+タップ
-
-
-
16 ～ 34
-
-
-
-
-
-
-

1個

-( - )

-

15
24
A形
四三酸化鉄皮膜
33F
段付穴
16 ～ 40
-
-
-
-
18 ～ 42
-
3 ～ 20
-
-
-

1個

-( - )

-

15
24
A形
四三酸化鉄皮膜
33F
両端段付穴
-
16 ～ 40
-
-
-
-
18 ～ 42
-
18 ～ 42
3 ～ 17
3 ～ 17

1個

-( - )

-

15
24
A形
なし
33F
丸穴
-
-
-
-
16 ～ 42
-
-
-
-
-
-

1個

-( - )

-

15
24
A形
なし
33F
新JISキー溝穴+タップ
-
-
16 ～ 30
-
-
-
-
-
-
-
-

1個

-( - )

-

15
24
A形
なし
33F
丸穴+タップ
-
-
-
16 ～ 34
-
-
-
-
-
-
-

1個

-( - )

-

15
24
A形
なし
33F
段付穴
16 ～ 40
-
-
-
-
18 ～ 42
-
3 ～ 20
-
-
-

1個

-( - )

-

15
24
A形
なし
33F
両端段付穴
-
16 ～ 40
-
-
-
-
18 ～ 42
-
18 ～ 42
3 ～ 17
3 ～ 17

1個

-( - )

-

20
24
A形
四三酸化鉄皮膜
33F
丸穴
-
-
-
-
16 ～ 42
-
-
-
-
-
-

1個

-( - )

-

20
24
A形
四三酸化鉄皮膜
33F
新JISキー溝穴+タップ
-
-
16 ～ 30
-
-
-
-
-
-
-
-

1個

-( - )

-

20
24
A形
四三酸化鉄皮膜
33F
丸穴+タップ
-
-
-
16 ～ 34
-
-
-
-
-
-
-

1個

-( - )

-

20
24
A形
四三酸化鉄皮膜
33F
段付穴
16 ～ 40
-
-
-
-
18 ～ 42
-
3 ～ 25
-
-
-

1個

-( - )

-

20
24
A形
四三酸化鉄皮膜
33F
両端段付穴
-
16 ～ 40
-
-
-
-
18 ～ 42
-
18 ～ 42
3 ～ 22
3 ～ 22

1個

-( - )

-

20
24
A形
なし
33F
丸穴
-
-
-
-
16 ～ 42
-
-
-
-
-
-

1個

-( - )

-

20
24
A形
なし
33F
新JISキー溝穴+タップ
-
-
16 ～ 30
-
-
-
-
-
-
-
-

1個

-( - )

-

20
24
A形
なし
33F
丸穴+タップ
-
-
-
16 ～ 34
-
-
-
-
-
-
-

1個

-( - )

-

20
24
A形
なし
33F
段付穴
16 ～ 40
-
-
-
-
18 ～ 42
-
3 ～ 25
-
-
-

1個

-( - )

-

20
24
A形
なし
33F
両端段付穴
-
16 ～ 40
-
-
-
-
18 ～ 42
-
18 ～ 42
3 ～ 22
3 ～ 22

1個

-( - )

-

25
24
A形
なし
33F
下穴加工
-
-
-
-
-
-
-
-
-
-
-

1個

6,597円( 7,257円 )

在庫品1日目

当日出荷可能

25
24
A形
四三酸化鉄皮膜
33F
丸穴
-
-
-
-
16 ～ 42
-
-
-
-
-
-

1個

-( - )

-

25
24
A形
四三酸化鉄皮膜
33F
新JISキー溝穴+タップ
-
-
16 ～ 30
-
-
-
-
-
-
-
-

1個

-( - )

-

25
24
A形
四三酸化鉄皮膜
33F
丸穴+タップ
-
-
-
16 ～ 34
-
-
-
-
-
-
-

1個

-( - )

-

25
24
A形
四三酸化鉄皮膜
33F
段付穴
16 ～ 40
-
-
-
-
18 ～ 42
-
3 ～ 30
-
-
-

1個

-( - )

-

25
24
A形
四三酸化鉄皮膜
33F
両端段付穴
-
16 ～ 40
-
-
-
-
18 ～ 42
-
18 ～ 42
3 ～ 23
3 ～ 23

1個

-( - )

-

25
24
A形
なし
33F
丸穴
-
-
-
-
16 ～ 42
-
-
-
-
-
-

1個

-( - )

-

25
24
A形
なし
33F
新JISキー溝穴+タップ
-
-
16 ～ 30
-
-
-
-
-
-
-
-

1個

-( - )

-

25
24
A形
なし
33F
丸穴+タップ
-
-
-
16 ～ 34
-
-
-
-
-
-
-

1個

-( - )

-

  1. 1
  2. 2
  3. 3
  4. 4
  5. 次へ

Loading...

詳細情報

基本情報

ゲイツ・ユニッタ・アジアブランドのプーリにミスミが図面レスで軸穴加工し、お届けします。
タイミングプーリ・アイドラーで8YUタイプ専用プーリ。
【特長】
・歯数・幅・ボス形状などを豊富に用意。
【用途】
・一般位置決め搬送などに便利。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
  • ミスミでの取り扱いのサイズは、 「標準在庫プーリー」 のみとなります。
  • 特注（図面指示等）のご対応はできません。
    フランジ（2枚）は、同梱となります。 （カシメなし）
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    一部規格において合いマークが施されております。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
