型番：1005-3GT-9
パワーグリップGTベルト 3GTタイプ ﾊﾟﾜｰｸﾞﾘｯﾌﾟGTﾍﾞﾙﾄ 3GT
- SALE 2025/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,599円
- 税込単価
- 1,759円
新円弧歯形を採用し、さらに特殊環境に対応するさまざまな構成を取りそろえたタイミ...
1005-3GT-9 の仕様・寸法情報
商品情報
製品仕様
構造

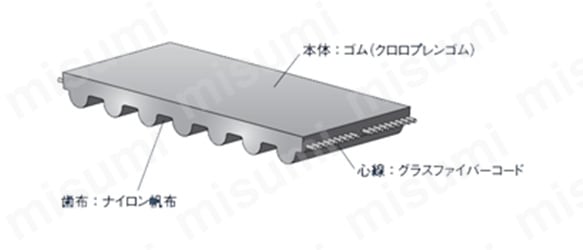

ベルト構造
本体 : ゴム（クロロプレンゴム）、心線 : グラスファイバーコード、歯布 : ナイロン帆布
最小のバックラッシ
バックラッシとは、タイミングベルトとプーリをかみ合わせたときの歯面間のすき間のこと。
上図はGTベルト P10-2GT φ6.37（直径6.37mm）
上図はタイミングベルト P-10-MXL φ6.47（直径6.47mm）。
高い歯飛びトルク
新円弧歯形の採用で歯ピッチに対する大きさ・歯高さを実現することで、高い歯飛びトルク（ジャンピングトルク）を達成。
ジャンピングトルク比較
（プーリ歯数）3GT : 20歯、3M : 20歯、XL : 12歯
精密伝動
最小のバックラッシ、新円弧歯形がもたらす特有のセンタリング効果により、高い位置決め精度と精密な回転伝動を可能。
正逆転時の位置決め精度
（走行条件）
ベルト歯数 : 126、ベルト幅 : 9.5mm、プーリ歯数 : 12 / 40（DR / DN）、回転数 : 330rpm / DR、加減速 : 500rpm / 0.1s、負荷GD^2 : 252.03N、初張力 : 78.45N
ベルト歯形寸法
規格表
選定サポート情報
呼称例
幅（mm）、タイプ記号、ピッチ周長（mm）
技術情報・設計アイデア
新円弧歯形

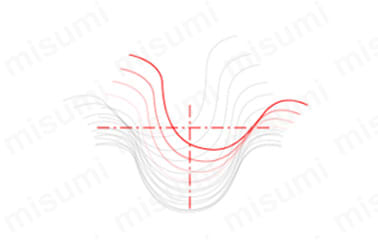

インボリュート運動によって創成されるプーリ歯形状とベルト歯形状とを近似させ、スムースなかみ合いと優れた伝達性能の両立が実現した歯形。

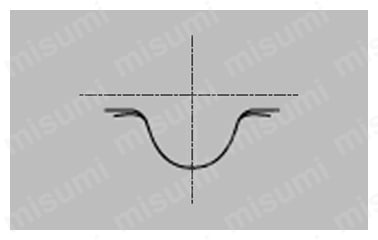

・静的単一パックラッシ比較
・円弧歯形（8Mプーリ）
・P32 - 8M（0.393mm）

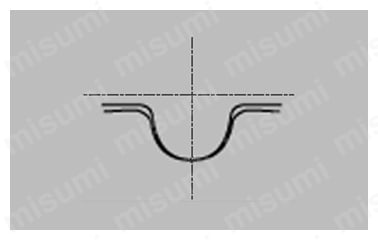

・静的単一パックラッシ比較
・新円弧歯形（8YUプーリ）
・P32 - 8YU（0.135mm）
型番リスト
Loading...
詳細情報
基本情報
新円弧歯形を採用し、さらに特殊環境に対応するさまざまな構成を取りそろえたタイミングベルト。
【特長】
・インボリュート運動によって創成されるプーリ歯形状とベルト歯形状とを近似させている。
・スムースなかみ合いと優れた伝達性能の両立が実現した歯形。
・最小のバックラッシ、新円弧歯形がもたらす特有のセンタリング効果で高い位置決め精度と精密な回転伝動。
【用途】
・ヒューマノイドロボット、ウエハー・液晶搬送ロボット。
・OA機器、金融機械、マウンター。
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
カタログ
Loading...
類似品
1005-3GT-9で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
パワーグリップGTベルト 3GTタイプの型番1005-3GT-9のページです。
型番1005-3GT-9に関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
パワーグリップGTベルト 3GTタイプのレビュー
この商品のバリエーション
| 型番 |
|---|
| 1005-3GT-15 |
| 1008-3GT-15 |
| 102-3GT-15 |
| 102-3GT-6 |
| 102-3GT-9 |
| 105-3GT-6 |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | ベルト幅 (mm) | ベルト周長 (mm) | 歯数 |
|---|---|---|---|---|---|---|---|
2,780円 ( 3,058円 ) | 1個 | - | 3日目 | 15 | 1005 | 335 | |
2,626円 ( 2,889円 ) | 1個 | - | 3日目 | 15 | 1008 | 336 | |
1,231円 ( 1,354円 ) | 1個 | - | 3日目 | 15 | 102 | 34 | |
713円 ( 784円 ) | 1個 | - | 4日目 | 6 | 102 | 34 | |
949円 ( 1,044円 ) | 1個 | - | 3日目 | 9 | 102 | 34 | |
713円 ( 784円 ) | 1個 | - | 4日目 | 6 | 105 | 35 |
