三好キカイ（旧三好パイジョン）

マルパイジョン同径穴タイプネジ穴タボ【1～2個入り】

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(2件)

通常価格(税別): 522円～ 892円

税込価格: 574円～ 981円

スリット締め付け構造で六角レンチで組立可能なマルパイジョン。【特長】・軽くて強...

表面処理：

白アルマイト
カラー：

ホワイト（標準品）

未確定5件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

マルパイジョン同径穴タイプネジ穴タボの特長

型番PH262・PH263の寸法図

ネジ穴タボ M8用
平面からの立上げやφ25（直径25mm）穴に挿入、ネジ付に使用
型番PH262 : （L）28mm
型番PH263 : （L）13mm

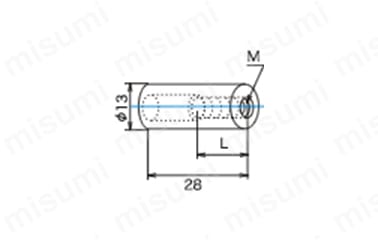

型番PJ262～PJ265の寸法図

ネジ穴タボ
平面からの立ち上げやφ13（直径13mm）穴に挿入、ネジ付に使用
型番PJ262 : （M）M4mm（L）10mm
型番PJ263 : （M）M5mm（L）10mm
型番PJ264 : （M）M6mm（L）12mm
型番PJ265 : （M）M8mm（L）14mm

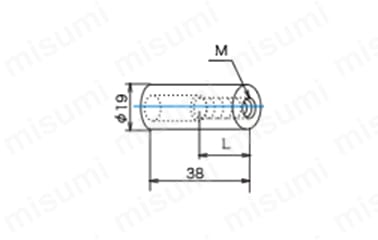

型番PL262～PL265の寸法図

ネジ穴タボ
平面からの立ち上げやφ19（直径19mm）穴に挿入、ネジ付きに使用
型番PL262 : （M）M6mm（L）10mm
型番PL263 : （M）M8mm（L）12mm
型番PL264 : （M）M10mm（L）15mm
型番PL265 : （M）M12mm（L）18mm

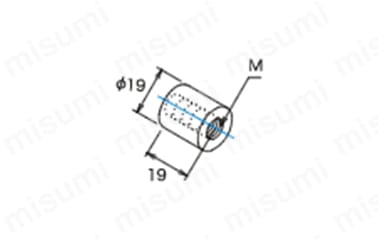

型番PL266～PL269の寸法図

ネジ穴タボ
平面からの立ち上げやφ19（直径19mm）穴に挿入、ネジ付きに使用
型番PL266 : （M）M6mm
型番PL267 : （M）M8mm
型番PL268 : （M）M10mm
型番PL269 : （M）M12mm

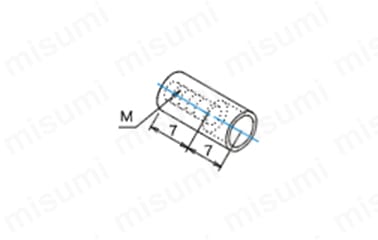

型番PS263・PS264の寸法図

ネジ穴タボ
他の部品と組み合せネジ付きに使用
ステンレス製
φ6（直径6mm）×14mm
型番PS263 : （M）3mm
型番PS264 : （M）4mm

開発秘話

パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。

型番リスト

表示件数:

型番	穴径 d(d1)(mm)	取付穴ねじサイズ M	サイズ(取付穴径)	全長	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

PJ264	13	M6	φ13	28	1個	886円( 975円 )	4日目
PJ268	13	M6	φ13	14	1個	523円( 575円 )	5日目
PL262	19	M6	φ19	38	1個	892円( 981円 )	5日目
PL266	19	M6	φ19	19	1個	598円( 658円 )	5日目
PS264	6	M4	φ6	14	1パック 2個入り	522円( 574円 )	5日目

詳細情報

基本情報

基本情報

スリット締め付け構造で六角レンチで組立可能なマルパイジョン。
【特長】
・軽くて強いジュラルミン（A2017）製で製作。一部SUS製。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備。
・5色（ホワイト・ブラック・ゴールド・レッド・ブル）のカラー化に対応。
【用途】
・平面からの立ち上げやφ6・φ13・φ19・φ25（直径φ6・φ13・φ19・φ25mm）穴に挿入しネジ付きにでき使用可能。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品マルパイジョン同径穴タイプネジ穴タボ	マルパイジョン同径穴タイプロングタボ	マルパイジョン同径穴タイプ継手（ネジ穴付）	マルパイジョン同径穴タイプ継手	クロスブラケット FBCA／FBCS	ホルダーパイプ	支柱クランプ用高さ調整ねじセット	トグルクランプ－横押型－フランジベース－クランプボルトサイズM10－締圧力1568N	トグルクランプ－横押型－フランジベース－クランプボルトサイズM12－締圧力3000N	トグルクランプ－横押型－フランジベース－クランプボルトサイズM10－締圧力3640N	トグルクランプ－横押型－フランジベース－クランプボルトサイズM8－締圧力3000N	トグルクランプ－横押型－フランジベース－クランプボルトサイズM10－締圧力1600N	トグルクランプ－横押型－フランジベース－クランプボルトサイズM8－締圧力1960N
メーカー	三好キカイ（旧三好パイジョン）	三好キカイ（旧三好パイジョン）	三好キカイ（旧三好パイジョン）	三好キカイ（旧三好パイジョン）	鍋屋バイテック	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	522円～	734円～	1,892円	1,106円～	1,846円～	680円～	860円～	1,280円	7,250円	1,890円	2,590円	1,240円	1,100円～
通常出荷日	4日目～	4日目～	5日目	5日目	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能
表面処理	白アルマイト	白アルマイト	白アルマイト	白アルマイト	-	-	-	-	-	-	-	-	-
カラー	ホワイト（標準品）	ホワイト（標準品）	ホワイト（標準品）	ホワイト（標準品）	-	-	-	-	-	-	-	-	-

back next

マルパイジョン同径穴タイプネジ穴タボのレビュー

この商品のレビューはありませんレビューを書く

毎月3件以上の商品レビュー投稿で投稿件数×500円分の値引クーポンプレゼント！

よくあるご質問（FAQ）

Q ブラケットの脱着を繰り返すと締結力は弱まりますか？: A

パイジョンの内径、パイプの外径の精度を高めて製作していますので負荷を掛けることなく締め付けができ、一定の締結力を保つことができます。

Q 記載してある画像の他にどんな組み付け方がありますか？: A

弊社の方にお気軽にお問い合わせください。
