メカコントローラ
- SALE 2025/06/30まで
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 2,914円 ～ 4,836円 特別価格
- 税込価格
- 3,205円 ～ 5,320円 特別価格
2枚合わせの樹脂製ドグで、検出位置や検出幅が自由自在に調整できます。【特長】・...
-
- 種類：
- 制御・管理機器
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番
未確定18件の候補があります。
Loading...
商品情報

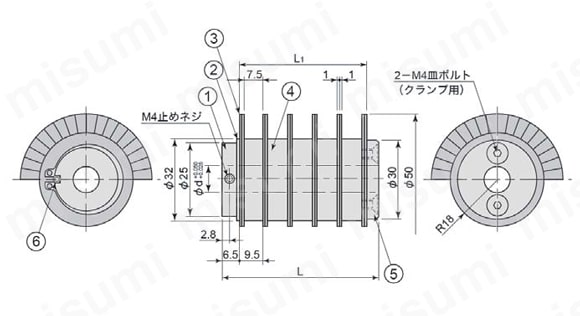

外形図
| 番号 | 部品名称 | 材質 |
|---|---|---|
| （1） | ホルダ | A5056 |
| （2） | ストップリング | - |
| （3） | フォトセンサ用ドグ | ABS |
| （4） | カラー | ABS |
| （5） | クランパ | A5056 |
| （6） | 回り止め | シリコンゴム |
製品仕様
メカコントローラ
| モデルNo. | MCR |
|---|---|
| 角度調整範囲 | 0～360° |
| 検出ドグ連数 | 1・2・3・4・5・6 |
| 取付穴 | φ8・φ10・φ12 |
| 検出ドグ固定方法 | サイドクランプ方式 |
センサ
| センサ型式 | EE-SX673A（OMRON） コネクタEE-1001（付属） |
|---|---|
| 電源電圧 | DC5～24V ±10% （リップル（p-p）10%以下） |
| 消費電力 | 35mA以下 |
| 制御出力 | DC5～24V負荷電流（Ic） 100mA残留電圧0.8V以下 |
| 受光素子 | Siフォトトランジスタ |

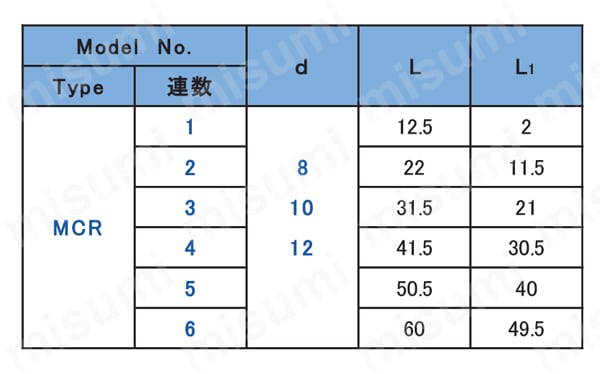

規格表
使用例
入光スリット
遮光
カウンタ
タイミング
選定サポート情報

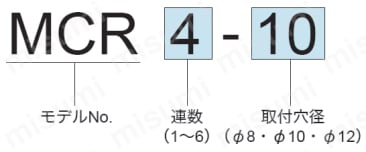

注文例
注意・禁止事項
選定上の注意
- センサは遮光時ランプ点灯タイプです。遮光時信号出力の回路でお使いください。
- センサメーカのカタログもお読みの上、よく理解してからお使いください。
使用上の注意
- 調整後、クランパのボルトを必ず締め付けてからご使用ください。
- 手など挟まれないようメカコントローラを覆う安全カバーを取り付けてください。
型番リスト
- 表示件数:
| 型番 |
取付軸径(mm) |
検出ドグ数(個) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
8
|
1
| 1個 | 3,093円(
3,402円
) | 3日目 | |
10
|
1
| 1個 | 2,914円(
3,205円
) | 3日目 | |
12
|
1
| 1個 | 3,093円(
3,402円
) | 4日目 | |
8
|
2
| 1個 | 3,285円(
3,614円
) | 3日目 | |
10
|
2
| 1個 | 3,285円(
3,614円
) | 3日目 | |
12
|
2
| 1個 | 3,658円 2,743円 ( 3,017円 ) | 在庫品1日目 当日出荷可能 | |
8
|
3
| 1個 | 3,695円(
4,065円
) | 3日目 | |
10
|
3
| 1個 | 3,695円(
4,065円
) | 3日目 | |
12
|
3
| 1個 | 4,115円(
4,527円
) | 3日目 | |
8
|
4
| 1個 | 4,106円(
4,517円
) | 3日目 | |
10
|
4
| 1個 | 4,106円(
4,517円
) | 3日目 | |
12
|
4
| 1個 | 4,573円(
5,030円
) | 3日目 | |
8
|
5
| 1個 | 4,516円(
4,968円
) | 3日目 | |
10
|
5
| 1個 | 4,516円(
4,968円
) | 3日目 | |
12
|
5
| 1個 | 3,995円 2,397円 ( 2,637円 ) | 在庫品1日目 当日出荷可能 | |
8
|
6
| 1個 | 4,836円(
5,320円
) | 3日目 | |
10
|
6
| 1個 | 4,836円(
5,320円
) | 3日目 | |
12
|
6
| 1個 | 4,200円(
4,620円
) | 3日目 |
Loading...
詳細情報
基本情報
2枚合わせの樹脂製ドグで、検出位置や検出幅が自由自在に調整できます。
【特長】
・角度調整は2枚合わせのドグをスライドさせるだけの簡単構造です
・個別の角度調整をしても他の列は回りません
・検出ドグは10°単位でスリットがあり、仕様にあわせてニッパなどで切り取れます
・角度調整後クランパのネジを締めることにより、ドグは確実にロックされるのでズレません
・従来のセットネジによる軸固定式と比べ、シビアに角度調整ができます
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
