タキゲン製造

タキゲン製造

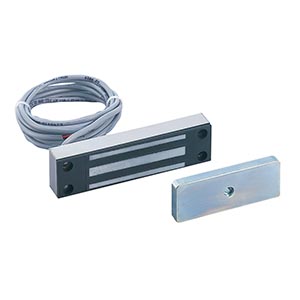

キープ型ソレノイドロック LE-34

キープ型ソレノイドロック LE-34

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（2件）
通常価格(税別)
6,762円 ～ 9,030円
税込価格
7,438円 ～ 9,933円

小扉用電気錠。【特長】・正方向 / 逆方向のパルス電圧を印加することにより、吸...

詳細情報を確認する

  • 種類：
    電気錠
  • 電気錠施錠：
    キープタイプ
  • 定格電圧(V)：
    DC24
  • 使用周囲温度：
    -5℃～+40℃
  • 使用周囲湿度：
    85%RH以下
  • リード線(mm)：
    200

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定3件の候補があります。

Loading...

商品情報

外形図

LE-34-1の寸法図(mm)

LE-34-1

LE-34-2の寸法図(mm)

LE-34-2

LE-34-3の寸法図(mm)

LE-34-3

製品仕様

LE-34-1の外観

LE-34-1

製品仕様

  • 定格電圧 DC24V±5%
  • 通電率 10%(間欠定格)
  • 最大通電時間 0.5秒以下
  • 休息時間 4.5秒以上(0.5秒通電時)
  • 入力信号 パルス信号(100~500ms)
  • 使用周囲温度 -5〜+40℃(氷結しないこと)
  • 使用周囲湿度 85%RH以下(結露しないこと)

規格表

商品番号
Product No.		消費電力(W)
Power consumption		無励磁保磁力N
Non-excitation
magnetic force		製品質量(g)
Mass		リード線
Lead wire		動作
Operation
解錠
Unlocking		施錠
Locking
LE-34-13022.54235赤Red+-
黒Black-+
LE-34-21811.36140赤Red-+
白White+-
LE-34-34.86.8665赤Red+-
青Blue-+
LE-34-134.8761赤Red+-
青Blue-+

型番リスト

表示件数:
  1. 1
型番
本体全長(mm)
本体幅(mm)
本体高さ(mm)
ストローク(mm)
商品コード
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
90
27
36
10
50132
-

1個

6,762円( 7,438円 )

在庫品1日目

当日出荷可能

77
20
29
7
50133
-

1個

7,326円( 8,059円 )

在庫品1日目

当日出荷可能

56
15.5
19
4
50106
10

1個

9,030円( 9,933円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

小扉用電気錠。
【特長】
・正方向 / 逆方向のパルス電圧を印加することにより、吸引 / 復帰の2動作を行い、それぞれの位置で無電力保持する。
【用途】
・パスボックス・各種ケース。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

キープ型ソレノイドロック LE-34

キープ型ソレノイドロック LE-34

    ACソレノイドロック（通電時解錠型） LE-60

    ACソレノイドロック（通電時解錠型） LE-60

      ソレノイドロック LE-30-10

      ソレノイドロック LE-30-10

        ソレノイドロック LE-30-13

        ソレノイドロック LE-30-13

          ソレノイドロック（通電時解錠型） LE-30-12

          ソレノイドロック（通電時解錠型） LE-30-12

            ソレノイドロック（通電時解錠型） LE-30-14

            ソレノイドロック（通電時解錠型） LE-30-14

              耐水ソレノイドロック（通電時解錠型） LE-70

              耐水ソレノイドロック（通電時解錠型） LE-70

                ACソレノイドロック（通電時施錠型） LE-63

                ACソレノイドロック（通電時施錠型） LE-63

                  耐水ソレノイドロック（通電時施錠型） LE-73

                  耐水ソレノイドロック（通電時施錠型） LE-73

                    ソレノイドロック LE-30-11

                    ソレノイドロック LE-30-11

                      普及型ソレノイドロック（通電時施錠型） LE-33

                      普及型ソレノイドロック（通電時施錠型） LE-33

                        ソレノイドロック（通電時施錠型） LE-33-12

                        ソレノイドロック（通電時施錠型） LE-33-12

                          ソレノイドロック（通電時施錠型） LE-33-13

                          ソレノイドロック（通電時施錠型） LE-33-13
                            メーカー タキゲン製造 タキゲン製造 タキゲン製造 タキゲン製造 タキゲン製造 タキゲン製造 タキゲン製造 タキゲン製造 タキゲン製造 タキゲン製造 タキゲン製造 タキゲン製造 タキゲン製造
                            通常価格 6,762円～ 9,693円～ 7,777円～ 3,213円 3,495円 4,143円 9,052円 10,230円～ 14,651円 3,945円 1,835円～ 4,083円 3,787円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            種類 電気錠 電気錠 電気錠 電気錠 電気錠 電気錠 電気錠 電気錠 電気錠 電気錠 電気錠 電気錠 電気錠
                            電気錠施錠 キープタイプ 通電時解錠タイプ 通電時解錠タイプ 通電時解錠タイプ 通電時解錠タイプ 通電時解錠タイプ 通電時解錠タイプ 通電時施錠タイプ 通電時施錠タイプ 通電時解錠タイプ 通電時施錠タイプ 通電時施錠タイプ 通電時施錠タイプ
                            定格電圧(V) DC24 AC100 DC24 DC24 DC24 DC24 DC24 AC100 DC24 DC24 DC24 DC24 DC24
                            使用周囲温度 -5℃～+40℃ -5℃～+40℃ -5℃～+40℃ -5℃～+40℃ -5℃～+40℃ -5℃～+40℃ -5℃～+40℃ -5℃～+40℃ -5℃～+40℃ -5℃～+40℃ -5℃～+40℃ -5℃～+40℃ -5℃～+40℃
                            使用周囲湿度 85%RH以下 85%RH以下 - 85%RH以下 85%RH以下 85%RH以下 85%RH以下 45～85%RH(結露しないこと) 85%RH以下 85%RH以下 85%RH以下 85%RH以下 85%RH以下

                            キープ型ソレノイドロック LE-34のレビュー

                            評価 4.0 平均満足度：4.0 2件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              100%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%

                            高評価レビュー

                            QA機の部品検査時に使用しています。
                            評価 4.0満足度：4.02022/07/05
                            QA機の部品検査時に使用しています。不良品があった時、被検査品をロックして取れないように使用しています。駆動時電流弱くなると駆動出来なくなる。ワット数大きい電源を使うと熱が溜まるので　換気扇も必要となります。値段が高いわリに　安定性がちょっと良くないかな。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            QA機の部品検査時に使用しています。
                            評価 4.0満足度：4.02022/07/05
                            QA機の部品検査時に使用しています。不良品があった時、被検査品をロックして取れないように使用しています。駆動時電流弱くなると駆動出来なくなる。ワット数大きい電源を使うと熱が溜まるので　換気扇も必要となります。値段が高いわリに　安定性がちょっと良くないかな。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治工具に使用しています
                            評価 4.0満足度：4.02023/04/17
                            新規製作した治工具の固定の機構に初めて使いました。イメージ通りに製作でき、特に問題もなく使用できています。ネットで検索して出てきたミスミから購入しました。
