タキゲン製造

平面ハンドル A-230

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 2,730円～ 3,511円

税込価格: 3,003円～ 3,862円

【特長】・止め金はカジリ防止タイプを標準装備。・錠前は操作性に優れた防塵シャッ...

ハンドル形状：

スイングハンドル
種類：

本体
鍵形状：

錠前付き
特殊付加機能：

なし(通常)
材質：

亜鉛
材質（詳細）：

亜鉛合金
仕上：

サチライトクロムめっき
付属品：

止め金

未確定4件の候補があります。

CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

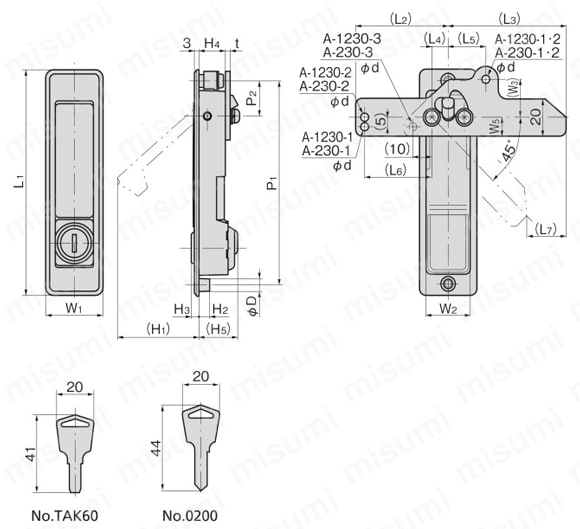

外形図

製品仕様

材質：亜鉛合金（ZDC）
表面仕上：サチライトクロムめっき（MZCr）
付属品：キー2本・ビスセット・専用止め金
摺動部には潤滑油をご使用ください。特に塗料の付着にはご注意ください。
本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。

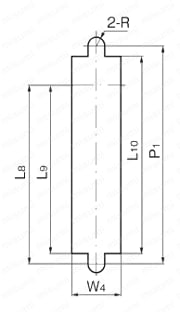

パネル穴明け寸法

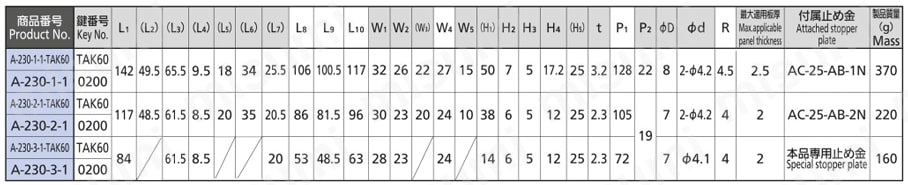

規格表

型番リスト

表示件数:

型番	鍵番号	全長(mm)	全幅(mm)	適用板厚(mm)	商品コード	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

A-230-1-1-TAK60	TAK60	142	32	2.5	04106	1個	3,511円( 3,862円 )	5日目
A-230-2-1-TAK60	TAK60	117	30	2	04105	1個	3,199円( 3,519円 )	5日目
A-230-3-1	0200	84	28	2	04369	1個	2,730円( 3,003円 )	5日目
A-230-3-1-TAK60	TAK60	84	28	2	04104	1個	2,857円( 3,143円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・止め金はカジリ防止タイプを標準装備。
・錠前は操作性に優れた防塵シャッター付新型リバーシブルキーTAK60を標準装備。
・左右兼用型（止め金を裏返すと左右の入替えができます）。
・パネル穴開け寸法はA-240と同じです。
【用途】
・配分電盤・制御。

カタログ

ダウンロード (PDF)

カタログ（見開き版）

商品TOP

閉じる

あと4項目で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
