タキゲン製造

押ボタン付平面ハンドル A-181

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 2,079円～ 3,258円

税込価格: 2,287円～ 3,584円

【特長】・左右兼用型。（止め金を裏返すと左右の入替えが可能）【用途】・配分電盤...

ハンドル形状：

スイングハンドル
種類：

本体
鍵形状：

ラッチ式
特殊付加機能：

なし(通常)
材質：

亜鉛
材質（詳細）：

亜鉛合金
仕上：

梨地クロムめっき
鍵番号：

0050
付属品：

止め金

未確定2件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質：亜鉛合金（ZDC）
表面仕上：梨地クロムめっき（MZCr）
付属品：キー2本・ビスセット・専用止め金
鍵番号：0050

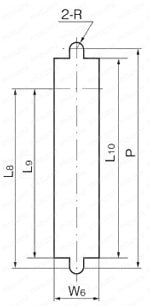

パネル穴明け寸法

規格表

型番	L₁	（L₂）	（L₃）	（L₄）	（L₅）	（L₆）	（L₇）	L₈	L₉	L₁₀	W₁	W₂	W₃	（W₄）	（W₅）	W₆
A-181-1	142	62	75	14	22	42	26	105	99.5	117	32	26	40	20	21	27
A-181-2	117	58	62	13	21.5	40	22	88	83.5	96	28	23	36	22	20	24
A-181-3	84	58	62	13	21.5	40	22	55	50.5	63	28	23	36	22	20	24

型番	（H₁）	H₂	H₃	t₁	t₂	P	φD	R	適用板厚	製品質量（g）
A-181-1	58	5	24.5	3	3.2	128	8	4.5	1.2～1.8	370
A-181-2	49	4	23.5	2	2.3	105	7	4	0.6～1.5	250
A-181-3	23.5	4	23.5	2	2.3	72	7	4	0.6～1.5	200

商品特長詳細

取付ねじを変更することにより板厚を広げることができます。
A-181-1：3mm（M5×8SW）
A-181-2・3：2.5mm（M4×8SW）

注意・禁止事項

永くご使用頂くために定期的に摺動部に高性能潤滑剤C-985を塗布してください。
本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
鍵を必要以上に回転させると錠前部・鍵先端部が破損する恐れがありますのでご注意ください。

型番リスト

表示件数:

型番	全長(mm)	全幅(mm)	全高(mm)	適用板厚(mm)	商品コード	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

A-181-1-1	142	40	32.7	1.8	01683	1個	3,258円( 3,584円 )	9日目
A-181-3-1	84	36	29.8	1.5	01685	1個	2,079円( 2,287円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・左右兼用型。（止め金を裏返すと左右の入替えが可能）
【用途】
・配分電盤・制御盤。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
