東洋バルヴ

東洋バルヴ

16K型 ダクタイル鋳鉄フランジ形ゲートバルブ〈ユニオンボンネット型〉

16K型 ダクタイル鋳鉄フランジ形ゲートバルブ〈ユニオンボンネット型〉

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
19,434円
税込単価
21,377円

強靭で、耐熱性・耐食性・耐摩耗性に富むバルブです。蒸気、高温水、それに埋設ライ...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

16-DSRF-N-25A 解除

Loading...

指定中 の仕様・寸法情報

商品情報

外形図

16K型 ダクタイル鋳鉄フランジ形ゲートバルブ〈ユニオンボンネット型〉 外形図

製品仕様

仕様

面間寸法JV4-2
接続端フランジ形 JIS B2239 16K
圧力検査メーカー標準
最高許容圧力（MPa）-10℃～+120℃の静流水:2.2
-10℃～+220℃の蒸気・空気・油・脈動水:2.0
-10℃～+220℃のガス:1.6
  • 本製品は銅製ガスケットを使用しているため、アンモニア・アミン系などの流体には適しません。

部品材料表

部品名材料
ボデーFCD-S
ボンネットFCD-S
ステムSUS420J2
ジスクSCS1
ボデーシートリングSUS403
ユニオンナットFCD-S
グランドSUS403 or SUS420J2
グランドパッキン膨張黒鉛編組パッキン
パッキンナットFCD-S
ハンドルFCD450
ガスケットC1100P-0
ネームプレートA1050P

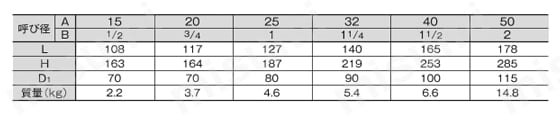

規格表

16K型 ダクタイル鋳鉄フランジ形ゲートバルブ〈ユニオンボンネット型〉 規格表

型番リスト

表示件数:
  1. 1
型番
供給側 管フランジの呼び B呼称(A呼称)
制御側 管フランジの呼び B呼称(A呼称)
L(mm)
H(mm)
D1(φ)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

16-DSRF-N-25A

1B(25A)
1B(25A)
127
187
80

1個

19,434円( 21,377円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

強靭で、耐熱性・耐食性・耐摩耗性に富むバルブです。蒸気、高温水、それに埋設ラインのような、より安全性を求める個所にお使いください。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

16-DSRF-N-25Aで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

16K型 ダクタイル鋳鉄フランジ形ゲートバルブ〈ユニオンボンネット型〉の型番16-DSRF-N-25Aのページです。
型番16-DSRF-N-25Aに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

16K型 ダクタイル鋳鉄フランジ形ゲートバルブ〈ユニオンボンネット型〉

16K型 ダクタイル鋳鉄フランジ形ゲートバルブ〈ユニオンボンネット型〉

    20K型 ダクタイル鋳鉄フランジ形ゲートバルブ＜ボルテッドボンネット型＞

    20K型 ダクタイル鋳鉄フランジ形ゲートバルブ＜ボルテッドボンネット型＞

      青銅製汎用150型ゲートバルブフランジ

      青銅製汎用150型ゲートバルブフランジ

        10K型 ダクタイル鋳鉄フランジ形ゲートバルブ〈ボルテッドボンネット型〉

        10K型 ダクタイル鋳鉄フランジ形ゲートバルブ〈ボルテッドボンネット型〉

          ダクタイル鉄製汎用20Kゲートバルブフランジ

          ダクタイル鉄製汎用20Kゲートバルブフランジ

            クラス10K フランジ形ゲートバルブ（内ねじ）

            クラス10K フランジ形ゲートバルブ（内ねじ）

              150型 青銅フランジ形ゲートバルブ

              150型 青銅フランジ形ゲートバルブ

                青銅製汎用10Kゲートバルブフランジ

                青銅製汎用10Kゲートバルブフランジ

                  ダクタイル鉄製汎用10Kゲートバルブフランジ

                  ダクタイル鉄製汎用10Kゲートバルブフランジ

                    マレブルバルブ 10Kタイプ 仕切弁 フランジ形 B・Bタイプ

                    マレブルバルブ 10Kタイプ 仕切弁 フランジ形 B・Bタイプ

                      マレブルバルブ 20Kタイプ 仕切弁 フランジ形 B・Bタイプ

                      マレブルバルブ 20Kタイプ 仕切弁 フランジ形 B・Bタイプ

                        マレブルバルブ 汎用10Kタイプ 仕切弁 フランジ形 SUSシート

                        マレブルバルブ 汎用10Kタイプ 仕切弁 フランジ形 SUSシート

                          JIS 10K型 鋳鉄F形ゲートバルブ〈内ねじ〉（JIS B 2031）

                          JIS 10K型 鋳鉄F形ゲートバルブ〈内ねじ〉（JIS B 2031）
                            メーカー 東洋バルヴ 東洋バルヴ キッツ 東洋バルヴ キッツ 東洋バルヴ 東洋バルヴ キッツ キッツ 日立金属（旧日立バルブ） 日立金属（旧日立バルブ） 日立金属（旧日立バルブ） 東洋バルヴ
                            通常価格 16,786円～ 28,649円～ 21,200円～ 14,785円～ 91,661円～ 21,979円～ 21,775円～ 23,466円～ 18,899円～ 14,556円～ 24,791円～ 13,695円～ 24,999円～
                            通常出荷日 3日目   4日目   3日目～   3日目～   4日目   2日目～   3日目～   3日目   3日目   3日目   3日目   3日目   3日目～
                            本体形状 ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート
                            本体材質 FCD-S FCD-S 青銅 FCD-S FCD-S SCS13A CAC青銅鋳物 青銅 FCD-S FCD-S FCD-S FCD-S FC200
                            使用流体 水 / 空気 / 油 / ガス / 飽和蒸気 水 / 空気 / 油 / ガス / 飽和蒸気 水 / 蒸気 水 / 空気 / 油 / ガス / 飽和蒸気 水 / 空気 / 油 / ガス / 蒸気 水 / 空気 / 油 / ガス / 飽和蒸気 水 / 飽和蒸気 水 / 空気 / 油 / ガス / 蒸気 水 / 空気 / 油 / ガス / 蒸気 水 / 空気 / 油 / 蒸気 水 / 空気 / 油 / 蒸気 水 / 空気 / 油 / 蒸気 水 / 油 / 飽和蒸気
                            呼び圧力 16K 20K - 10K 20K 10K 150型 10K 10K 10K 20K 10K 10K
                            供給側 接続種類 管フランジ 管フランジ 管フランジ 管フランジ 管フランジ 管フランジ 管フランジ 管フランジ 管フランジ フランジ形 フランジ形 フランジ形 管フランジ

                            16K型 ダクタイル鋳鉄フランジ形ゲートバルブ〈ユニオンボンネット型〉のレビュー

                            この商品のレビューはありません レビューを書く

                            この商品のバリエーション

                            型番
                            16-DSRF-N-15A
                            16-DSRF-N-20A
                            16-DSRF-N-32A
                            16-DSRF-N-40A
                            16-DSRF-N-50A
                            型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
                            出荷日                            		供給側 管フランジの呼び B呼称(A呼称) 制御側 管フランジの呼び B呼称(A呼称) L
                            (mm)                             		H
                            (mm)                             		D1
                            (φ)

                            17,060円

                            ( 18,766円 )                            		1個 -

                            3日目

                            		1/2B(15A)1/2B(15A)10816370

                            16,786円

                            ( 18,465円 )                            		1個 -

                            3日目

                            		3/4B(20A)3/4B(20A)11716470

                            25,080円

                            ( 27,588円 )                            		1個 -

                            3日目

                            		1 1/4B(32A)1 1/4B(32A)14021990

                            27,904円

                            ( 30,694円 )                            		1個 -

                            3日目

                            		1 1/2B(40A)1 1/2B(40A)165253100

                            36,630円

                            ( 40,293円 )                            		1個 -

                            3日目

                            		2B(50A)2B(50A)178285115
