岐阜産研工業（ウカイ）

岐阜産研工業（ウカイ）

低床式キャスター TN型防塵型旋回金具（サイズ50mm）

低床式キャスター TN型防塵型旋回金具（サイズ50mm）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,257円 ～ 4,787円
税込価格
3,583円 ～ 5,266円

金具の外に出ているタイヤ部分が少ないため低床式で、防塵性に優れたキャスターです...

詳細情報を確認する

  • 種類：
    キャスタ
  • キャスタタイプ：
    プレート式自在
  • 金具材質：
    スチール
  • 取付高さ H1(mm)：
    63
  • サイズA　または　タイヤ外径A(φ)：
    50
  • ストッパ：
    なし
  • 取付穴ピッチ 長手方向(mm)：
    94
  • 取付穴ピッチ 短手方向(mm)：
    94
  • 取付穴種類：
    丸穴
  • 荷重区分：
    軽中荷重
  • トッププレート F1(mm)：
    118
  • トッププレート F2(mm)：
    118
  • 特性：
    低床重荷重
  • シャフト径 D(φ)：
    10
  • 偏心　E(mm)：
    13
  • 金具仕様：
    車輪一体

型番

未確定4件の候補があります。

  • CADデータ未対応

Loading...

商品情報

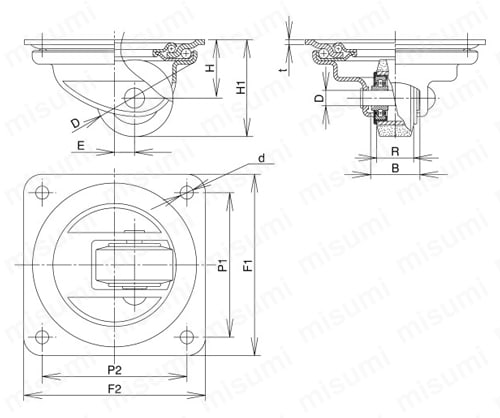

外形図

低床式キャスター TN型防塵型旋回金具（サイズ50mm） 外形図

規格表

単位：mm
型番サイズ車輪仕様軸受最大荷重タイヤ
幅
R		シャフト
径
D		取付
高さ
H1		トップ
プレート
F1/F2		取付穴
ピッチ
P1/P2		取付穴
径
d		偏心
E		自重
（g）
（daN）（kgf）
SUITN-5050ウレタンB/B入8081.6241063118/11894/948.513850
RRTN-50MCナイロンB/B入100102.027830
FTN-50鉄製B/B入1,040
FATN-50鉄製-6061.21,110

軸受
無印  ：滑り軸受け
B/B入：鋼板製ベアリング入り



【金具寸法】

単位：mm
サイズ最大荷重金具高さ
H		フォーク幅
B		トッププレート
板厚
t		自重
（g）
（daN）（kgf）
50100102.038323.2720

※金具にはシャフト・セットが付属します。

型番リスト

表示件数:
  1. 1
型番
車輪仕様
荷重範囲(daN)
車輪特性
最大荷重(daN)
タイヤ幅 R(mm)
軸受
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
鉄
35.01～80.00
-
60
27
滑り軸受け

1個

3,349円( 3,684円 )

5日目

鉄
80.01～140.00
-
100
27
鋼板製ベアリング入り

1個

4,268円( 4,695円 )

5日目

[ナイロン] ＭＣナイロン
80.01～140.00
耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性
100
27
鋼板製ベアリング入り

1個

4,787円( 5,266円 )

5日目

[ウレタン] ウレタン
35.01～80.00
耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性
80
24
鋼板製ベアリング入り

1個

3,257円( 3,583円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

金具の外に出ているタイヤ部分が少ないため低床式で、防塵性に優れたキャスターです。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
