汎用電力トランスデューサ PTレスの電源直結・専用CT付属のパッケージ型電力トランスデューサ

汎用電力トランスデューサ PTレスの電源直結・専用CT付属のパッケージ型電力トランスデューサ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
66,925円 ～ 69,915円
税込価格
73,618円 ～ 76,907円

【特長】・電源直結型でPTが不要。・小型クランプ式交流電流センサを純正品として...

詳細情報を確認する

  • 入力電流：
    交流(AC)
  • 幅 W(φ)：
    48
  • 高さ H(φ)：
    100
  • 高さ H(mm)：
    96

型番

未確定3件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

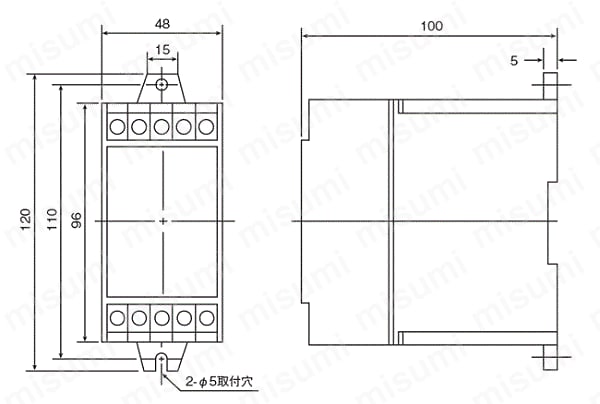

汎用電力トランスデューサ PTレスの電源直結・専用CT付属のパッケージ型電力トランスデューサ 外形図01

製品仕様

  • Ta＝25℃
型番PTD-1PTD-2PTD-3
電源回路方式と電圧単相100V／200V-2線式（50／60Hz）単相100V／200V-3線式（50／60Hz）3相-200V-3線式（50／60Hz）
CT感度設定フロントパネル面、1A～4A、10A～40A、
8桁ディップスイッチのON位置にある電流値の総和が定格電流感度となる。
但し、100Aは超えないこと。
定格電力計算方法P＝E・I（W）で出力5VP＝2・E・I（W）で出力5VP＝√3・E・I（W）で出力5V
出力電圧0～5VDC／0～定格電力
最大測定範囲0～10VDC／0～定格電力の200%（但し、貫通電流が100A超えないこと）
外付けの付属センサ小形クランプ式交流電流センサ（CTT-16-CLS）
応答性0→100%負荷時出力整定時間：0.5s以内
リップル電圧リップル電圧：100mVp-p（typ）
総合精度±2%FS（50／60Hz正弦波電流力率1）
補助電源出力±15V／±10% 許容電流50mA以下（外部システム用として使用可）
耐電圧AC2000V（50／60Hz）、1min（電源端子一括-出力端子間）
絶縁抵抗DC500V、100MΩ以上（電源端子一括-出力端子間）
使用条件-20℃～+50℃、85%RH以下・結露のないこと
ネジ締めトルクM4：0.7N・m、M3：0.3N・m
質量約230g、各付属CT：約77g

使用例

接続図

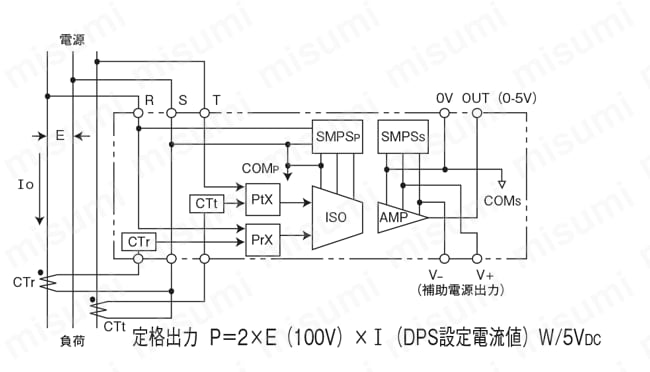

汎用電力トランスデューサ PTレスの電源直結・専用CT付属のパッケージ型電力トランスデューサ 使用例01

PTD-1（単相-100／200V-2線式）


汎用電力トランスデューサ PTレスの電源直結・専用CT付属のパッケージ型電力トランスデューサ 使用例02

PTD-2（単相-100／200V-3線式）

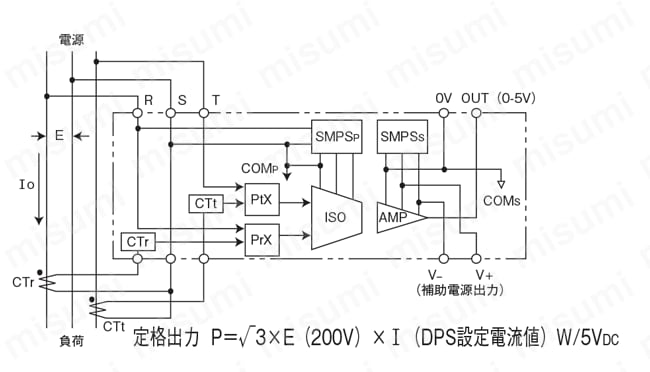

汎用電力トランスデューサ PTレスの電源直結・専用CT付属のパッケージ型電力トランスデューサ 使用例03

PTD-3（3相-200V-3線式）

型番リスト

表示件数:
  1. 1
型番
適用電源
電圧(V)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
単相-2線式
100/200

1個

66,925円( 73,618円 )

5日目

単相-3線式
100/200

1個

69,915円( 76,907円 )

5日目

3相-3線式
200

1個

69,915円( 76,907円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・電源直結型でPTが不要。
・小型クランプ式交流電流センサを純正品として付属。
・真の有効電力計測で0～5V出力（電源絶縁型）。
・CT感度は表面DPS（ディップスイッチ）を合わせることで1～100Aの間1A刻みで設定できます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
