ユー・アール・ディー

ユー・アール・ディー

断線警報器 外部センサ・小電流対応型断線警報器 0.5A～20A プログラム方式

断線警報器 外部センサ・小電流対応型断線警報器 0.5A～20A プログラム方式

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
17,484円
税込単価
19,232円

【特長】・電圧があって電流が不足したとき、断線と判別する方式（サイクル制御に非...

詳細情報を確認する

型番

CRY-CLX 解除

  • CADデータ未対応

Loading...

指定中 の仕様・寸法情報

商品情報

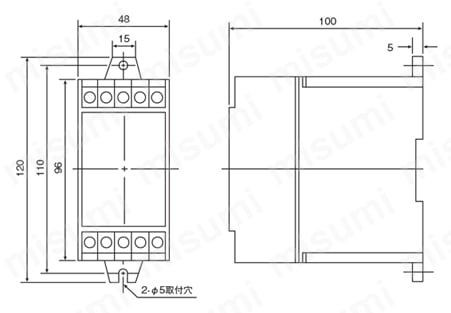

外形図

断線警報器 外部センサ・小電流対応型断線警報器 0.5A～20A プログラム方式 外形図

製品仕様

型番CRY-CLX
電源AC 100V/200V、50/60Hz共用 （電圧端子を選択する）
設定電流0.5A～20A （6桁DPSのうちONになっている電流の和で設定可）
動作精度設定電流±5%
外付けの付属センサCTL-12-S30-10Z （最大許容電流240A連続）、CT用リセプタクルも付属
動作ヒステリシス幅設定電流+5%で復帰
電源電圧補償電源電圧の変動 （±10%） に比例して動作点を補償します。
出力仕様リレー接点出力 （AC125V/0.5A、DC24V/1A、cosφ=1）
応答時間≦100ms （設定電流値を実負荷の50%以上に設定している場合）
使用条件-10℃～+50℃結露のないこと
ネジ締めトルクM4:0.7N・m、M3:0.3N・m
質量本体約200g、付属CT約55g

Ta=25℃

（1）動作点のおおまかな設定は、ディップスイッチによって、1A～20Aの範囲を1A刻みですることができます。
（2）部分断線などの微細な設定には、Iadj （0.5A～20A） のディップスイッチを併用してください。
（3）実稼働状態で動作点を設定するには、表面のLEDが点灯する設定の-10%程度の値にすると、十分マージンを持った安定動作となります。
（4）太物電線対応は、同じ変流比の大口径センサ （CTL-24-S28-10Z） なら特性互換性があります。
（5）3相負荷用には、原則として （R-S間） （S-T間） 2組の断線警報器をご利用ください。
（6）回路は電源非絶縁方式です。CT端子は絶対に接地しないでください。
（7）インバーターの2次側ではご使用はできません。
（8）正弦波電流用。歪み電流波形では動作点が異なります。
（9）自己保持機能はございません。

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

CRY-CLX

1個

17,484円( 19,232円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・電圧があって電流が不足したとき、断線と判別する方式（サイクル制御に非対応）。
・外部制御電源不要な構造で、外部センサ付きの小電流対応型です。
・電源は、100V／200Vタップ付きで共用できます。
・動作点は、0.5A～20Aのプログラム方式で設定できます。
・動作表示LED付き、動作点設定が容易です。
・警報出力は、無電圧1トランスファー接点です。
・CT内蔵の標準品（CRY-CP）と互換のCT外付タイプです。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

CRY-CLXで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

断線警報器 外部センサ・小電流対応型断線警報器 0.5A～20A プログラム方式の型番CRY-CLXのページです。
型番CRY-CLXに関する仕様情報を記載しております。
