ユー・アール・ディー

ユー・アール・ディー

断線警報器 センサ内蔵・電流直結型断線警報器 0.2A～20A プログラム方式

断線警報器 センサ内蔵・電流直結型断線警報器 0.2A～20A プログラム方式

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
17,089円
税込単価
18,798円

【特長】・電圧があって電流が不足したとき、断線と判別する方式です。・外部制御電...

詳細情報を確認する

型番

CRY-CP 解除

  • CADデータ未対応

Loading...

指定中 の仕様・寸法情報

商品情報

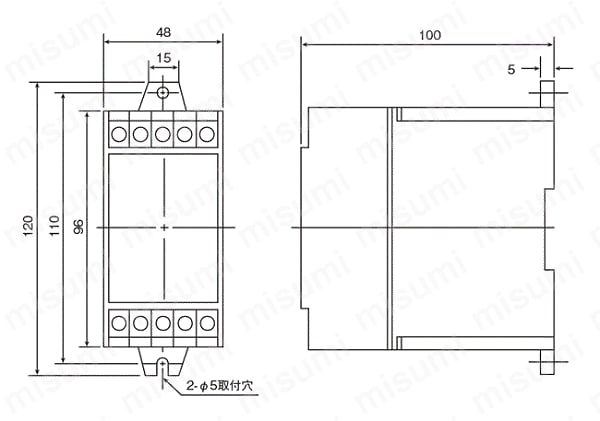

外形図

断線警報器 センサ内蔵・電流直結型断線警報器 0.2A～20A プログラム方式 外形図01

製品仕様

電源AC100V／200V、50／60Hz共用（電圧端子を選択する）
設定電流0.2A～20A（6桁DPSのうちONになっている電流の和が設定可）
動作精度設定電流±5%
過電流耐量20A（連続）、30A（1min）
動作ヒステリシス幅設定電流+5%で復帰
電源電圧補償電源電圧の変動（±10%）に比例して動作点を補償します。
出力仕様リレー接点出力（AC125V／0.5A、DC24V／1A、cosφ＝1）
応答時間≦100ms（設定電流値を実負荷の50%以上に設定している場合）
使用条件-10℃～+50℃ 結露のないこと
ネジ締めトルクM4：0.7N・m、M3：0.3N・m
質量約220g
  • 動作点のおおまかな設定は、ディップスイッチによって、1A～20Aの範囲を1A刻みですることができます。
  • 部分断線などの微細な設定には、Iadj（0.2A～2A）のディップスイッチを併用してください。
  • 実稼働状態で動作点を設定するには、表面のLEDが点灯する設定の-10%程度の値にすると、十分マージンを持った安定動作となります。
  • 3相負荷用には、原則として（R-S間）（S-T間）2組の断線警報器をご利用ください。
  • インバーターの2次側ではご使用はできません。
  • 正弦波電流用。歪み電流波形では動作点が異なります。
  • 自己保持機能はございません。

使用例

断線警報器 センサ内蔵・電流直結型断線警報器 0.2A～20A プログラム方式 使用例01

接続図

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

CRY-CP

1個

17,089円( 18,798円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・電圧があって電流が不足したとき、断線と判別する方式です。
・外部制御電源不要なオールインワン構造です。
・電源は、100V ／ 200Vタップ付きで共用できます。
・動作点は、0.2A ～ 20Aのプログラム方式で設定できます。
・動作表示LED付き、動作点設定が容易です。
・警報出力は、無電圧1トランスファー接点です。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

CRY-CPで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

断線警報器 センサ内蔵・電流直結型断線警報器 0.2A～20A プログラム方式の型番CRY-CPのページです。
型番CRY-CPに関する仕様情報を記載しております。
