ユー・アール・ディー

ユー・アール・ディー

通電・漏電検知モジュール 小型・交流無電源電流リレー（トランジスタ出力型）

通電・漏電検知モジュール 小型・交流無電源電流リレー（トランジスタ出力型）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
8,389円
税込単価
9,228円

【特長】・交流電流センサと通電検知回路をパッケージ化した、オールインワン構造で...

詳細情報を確認する

(i)ご注意

  • 【規格変更】
    CTU-8-CS50の端子長さが2016年4月生産分より、約5mm⇒約7mmに変更になりました。
    外観の変更のみで、性能に変更はございません。

型番

CTU-8-CS50 解除

  • CADデータ未対応

Loading...

指定中 の仕様・寸法情報

商品情報

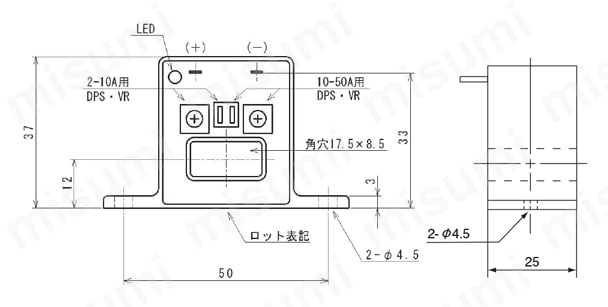

外形図

通電・漏電検知モジュール 小型・交流無電源電流リレー（トランジスタ出力型） 外形図

製品仕様

型式CTU-8-CS50
動作電流低レンジDPS （左ON右OFF）、トリマー（左）時計まわりで2A→10AAC
動作電流高レンジDPS （右ON左OFF）、トリマー（右）時計まわりで10A→50AAC
過電流耐量200A（連続）
動作ヒステリシス幅設定電流-5%で出力OFF
ONデレー0.2s／0→50A～0.5s／0→2A （typ）
OFFデレー0.05s／50A→0～0.1s／2A→0 （typ）
出力仕様エミッタ接地・オープンコレクタ出力（MAX DC60V／25mA）
動作表示出力に直流用負荷を接続したときLEDで表示します
耐電圧AC2000V（50/60Hz）、1min（貫通穴-出力端子一括間）
使用条件-20℃～+60℃、≦80%RH 結露のないこと
出力端子2.8X0.5X5L 端子
ネジ締めトルク0.7N・m
質量約65g

Ta=25℃

［備考］
（1）2A以下の微小電流で動作させたい場合は、検出する電線をモジュールの貫通穴にNターンすることで動作感度はN倍になります。
（2）実負荷で動作点を設定する場合は、出力に動作させるリレー・抵抗等を接続し、LED表示を見ながら設定用トリマーを調整すると便利です。
（3）ONデレーを短くしたい場合は、検出する電線をNターンして、なるべく動作電流設定の高いところで使用してください。
（4）取付けはハンダ付けを推奨しております。
（5）自己保持機能はございません。

技術情報・設計アイデア

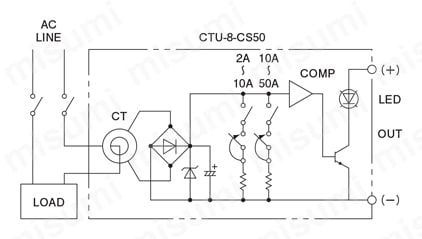

接続図

通電・漏電検知モジュール 小型・交流無電源電流リレー（トランジスタ出力型） 接続図

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

CTU-8-CS50

1個

8,389円( 9,228円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・交流電流センサと通電検知回路をパッケージ化した、オールインワン構造です。
・無電源で、モジュールの貫通穴に電線を通すだけで、オープンコレクタ出力が得られます。
・動作点は、2-10A（AC）／10-50A（AC）レンジ切替と設定トリマーにより設定できます。
・200Aを超えない範囲で、過電流でも正常に動作します。
・50Hz／60Hz正弦波専用。（波形歪がある場合は動作点が変わります）

(i)ご注意

  • 【規格変更】
    CTU-8-CS50の端子長さが2016年4月生産分より、約5mm⇒約7mmに変更になりました。
    外観の変更のみで、性能に変更はございません。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

CTU-8-CS50で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

通電・漏電検知モジュール 小型・交流無電源電流リレー（トランジスタ出力型）の型番CTU-8-CS50のページです。
型番CTU-8-CS50に関する仕様情報を記載しております。
