ユー・アール・ディー

ユー・アール・ディー

一般計測用 CTL汎用シリーズ 出力リード線タイプ交流電流センサ

一般計測用 CTL汎用シリーズ 出力リード線タイプ交流電流センサ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,875円 ～ 3,075円
税込価格
3,163円 ～ 3,383円

【特長】・貫通穴径φ12の中型電流センサ。・1000:1の高変流比で、二次電流...

詳細情報を確認する

  • 入力電流：
    交流(AC)
  • 貫通穴(φ)：
    12
  • 固定方法：
    固定なし
  • 二次巻数(ターン) n(A)：
    1000
  • 幅 W(φ)：
    40
  • 高さ H(φ)：
    40
  • 幅 W(mm)：
    15
  • 構造(mm)：
    PBT樹脂
  • 適用電源：
    中型

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

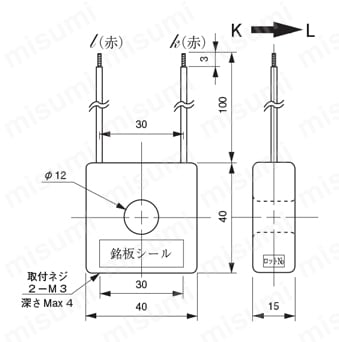

一般計測用 CTL汎用シリーズ 出力リード線タイプ交流電流センサ 外形図

製品仕様

型式CTL-12-S36-10L1CTL-12-S56-10L
適用電流0.1～280Arms（50／60Hz）、RL≦10Ω0.1～300Arms（50／60Hz）、RL≦10Ω
最大許容電流240Arms連続220Arms連続
飽和限界電流400Arms（50／60Hz）、RL≦1Ω600Arms（50／60Hz）、RL≦1Ω
出力特性出力電圧特性図参照出力電圧特性図参照
直線性結合係数（K）特性図参照
（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）		結合係数（K）特性図参照
（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）
二次巻数（n）1000±2ターン1000±2ターン
二次巻線抵抗35Ω（参考値）40Ω（参考値）
耐電圧AC2000V（50/60Hz）、1min（貫通穴-出力リード線一括間）AC2000V（50/60Hz）、1min（貫通穴-出力リード線一括間）
絶縁抵抗DC500V、≧100MΩ（貫通穴-出力リード線一括間）DC500V、≧100MΩ（貫通穴-出力リード線一括間）
使用条件-20℃～+75℃、≦80%RH、結露のないこと-20℃～+75℃、≦80%RH、結露のないこと
保存条件-30℃～+90℃、≦80%RH、結露のないこと-30℃～+90℃、≦80%RH、結露のないこと
構造PBT樹脂ケース、エポキシ片面充填封止PBT樹脂ケース、エポキシ片面充填封止
出力端子φ2.36×9L（丸ピン）、錫メッキ付φ2.36×9L（丸ピン）、錫メッキ付
出力リード線PVCビニール絶縁電線（0.5mm2×100L）PVCビニール絶縁電線（0.5mm2×100L）
ネジ締めトルク0.3N・m0.3N・m
質量約56g約68g

Ta=25℃

備考
（1） 出力電圧は、貫通電流／負荷抵抗／結合係数（K）等のパラメーターにより変化します。各特性図をよく吟味して使用条件を設定してください。
（2） 結合係数（K）値が0.9 以下での使用は製品個体差が出やすい領域となるため、充分なマージンを持ってご使用ください。
（3） 通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。
（4） 基本的には50/60Hz でご使用いただく製品ですが、高周波でご使用の場合は、CTの発熱にご注意ください。

性能・試験情報

出力電圧特性

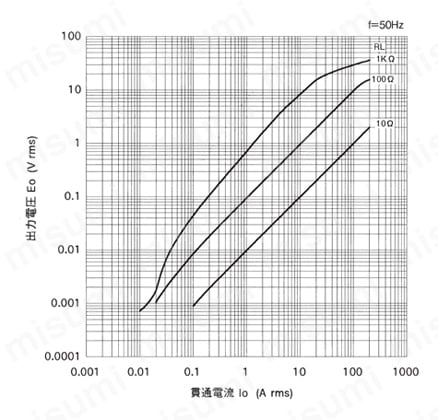

一般計測用 CTL汎用シリーズ 出力リード線タイプ交流電流センサ 出力電圧特性

CTL-12L-S36-10L1

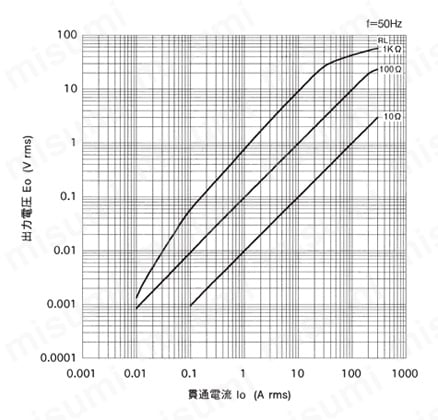

一般計測用 CTL汎用シリーズ 出力リード線タイプ交流電流センサ 出力電圧特性

CTL-12L-S56-10L

結合係数（K）特性

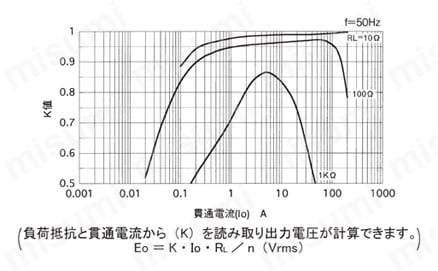

一般計測用 CTL汎用シリーズ 出力リード線タイプ交流電流センサ 結合係数(K)特性

CTL-12L-S36-10L1

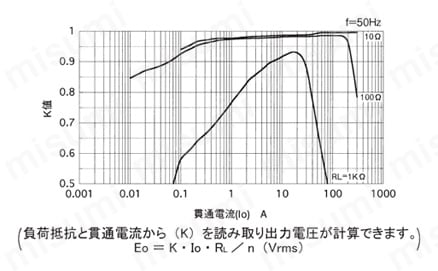

一般計測用 CTL汎用シリーズ 出力リード線タイプ交流電流センサ 結合係数(K)特性

CTL-12L-S56-10L

周波数特性

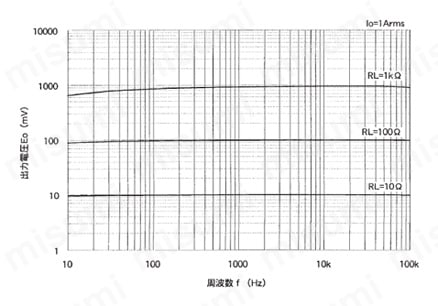

一般計測用 CTL汎用シリーズ 出力リード線タイプ交流電流センサ 周波数特性

CTL-12L-S36-10L1

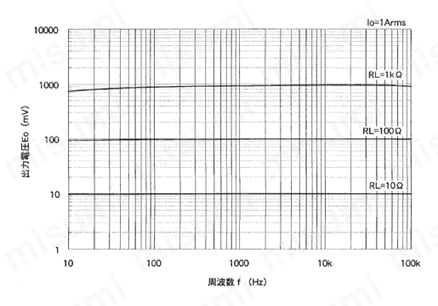

一般計測用 CTL汎用シリーズ 出力リード線タイプ交流電流センサ 周波数特性

CTL-12L-S56-10L

型番リスト

表示件数:
  1. 1
型番
適用電流(A)
電圧(V)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.1～280
標準

1個

3,075円( 3,383円 )

5日目

0.1～300
容量拡大型

1個

2,875円( 3,163円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・貫通穴径φ12の中型電流センサ。
・1000:1の高変流比で、二次電流が小さく、直接電子回路へのインターフェースが可能。
・出力リード線（0.5mm2×100ℓ）。
・パネル取付用には、別売取付金具（HLD-12）が用意されています。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
