中央精機

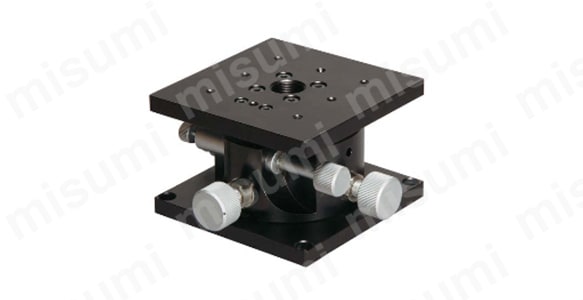

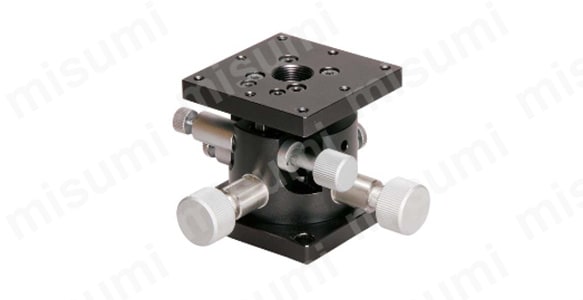

傾斜回転ステージ（手動ステージ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(1件)

通常価格(税別): 35,899円～ 45,899円

税込価格: 39,489円～ 50,489円

【特長】・傾斜±3°、回転±3°調整可能。・60×60mm、90×90mmの2...

送り方式：

送りねじ
多軸ステージ組合せ：

傾斜回転ステージ
クランプ方式：

クランプネジ式
テーブル材質：

アルミ合金
テーブル表面処理：

黒アルマイト梨地
移動方向：

傾斜2方向、回転1方向

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定2件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

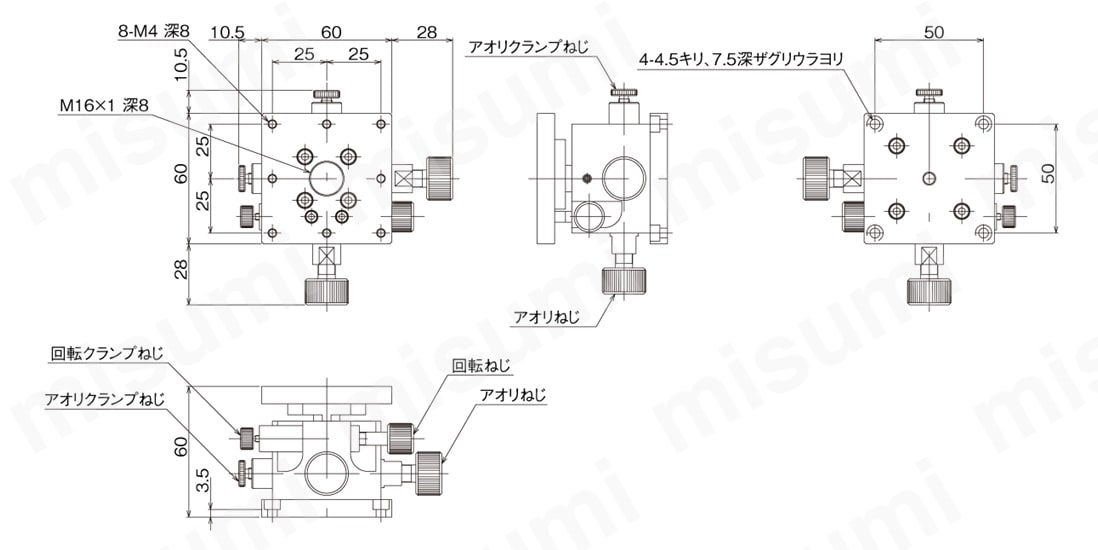

TD-605

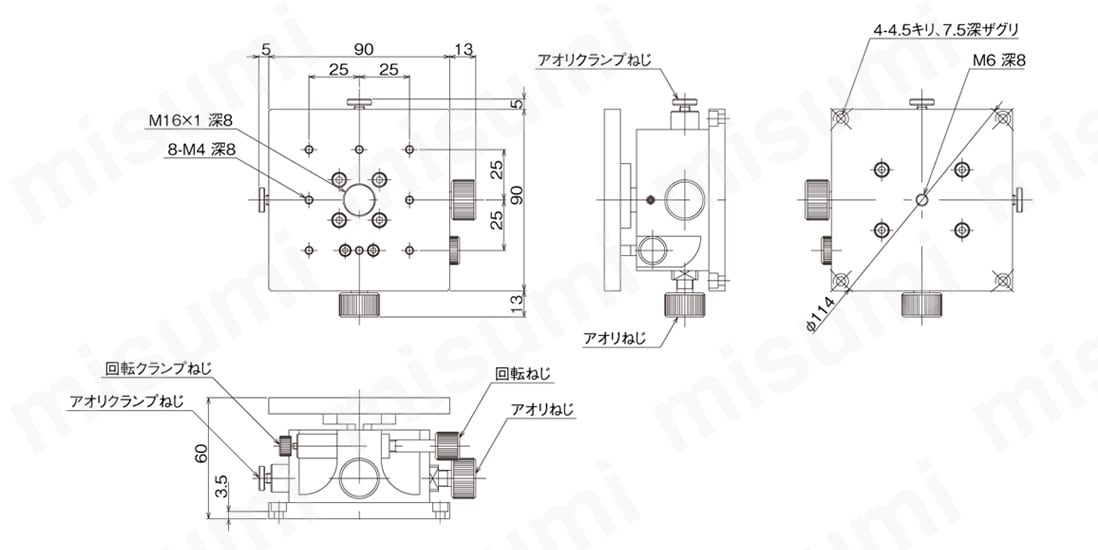

TD-905

製品仕様

TD-605

移動方向：傾斜、回転方向
ステージ面：60×60mm
クランプ方式：対向クランプ式
移動量：傾斜±3°､回転±3°
移動量／ツマミ1回転：傾斜1.68°、回転約1.64°
耐荷重：19.6N（2kgf）
質量：0.5kg
主要材質／表面処理：アルミ合金／黒アルマイト梨地

TD-905

移動方向：傾斜、回転方向
ステージ面：90×90mm
クランプ方式：対向クランプ式
移動量：傾斜±3°､回転±3°
移動量／ツマミ1回転：傾斜1.68°、回転約1.15°
耐荷重：29.4N（3kgf）
質量：0.8kg
主要材質／表面処理：アルミ合金／黒アルマイト梨地

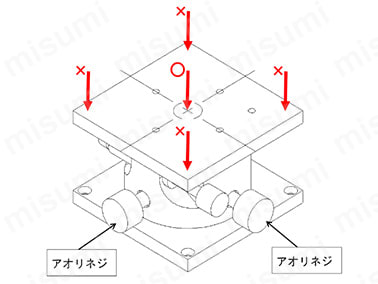

傾斜回転ステージへ搭載する試料の重心は上の図のようにステージ面の中心とする

開発秘話

販売当初、耐荷重があまりなく、改造して今の精度を維持できるようになりました。常に改良を加え、より良い製品の提供に力を注いでいます。

型番リスト

表示件数:

型番	耐荷重(N)	テーブルサイズ L×W(mm)	移動量/ツマミ１回転	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

TD-605	19.6	60×60	傾斜1.68°、回転約1.64°	10	1個	35,899円( 39,489円 )	在庫品1日目当日出荷可能
TD-905	29.4	90×90	傾斜1.68°、回転約1.15°	10	1個	45,899円( 50,489円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・傾斜±3°、回転±3°調整可能。
・60×60mm、90×90mmの2種類です。
・傾斜2方向、回転1方向に移動可能な1台3役のステージです。
・傾斜方向および回転方向のそれぞれにクランプが付いていますので、任意の位置での固定が可能です。
【用途】
・カメラ、センサなどの位置決め用途に広く利用いただけます。
・測定機の試料台に最適です。

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
