中央精機

傾斜スリムステージ（手動ステージ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(1件)

通常価格(税別): 34,899円～ 37,899円

税込価格: 38,389円～ 41,689円

ボール支点による傾斜スリムステージ。【特長】・送り方式が異なる2軸の傾斜ステー...

送り方式：

標準マイクロメータ
テーブル材質：

アルミ合金
テーブル表面処理：

黒アルマイト梨地
移動方向：

傾斜2方向

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定2件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

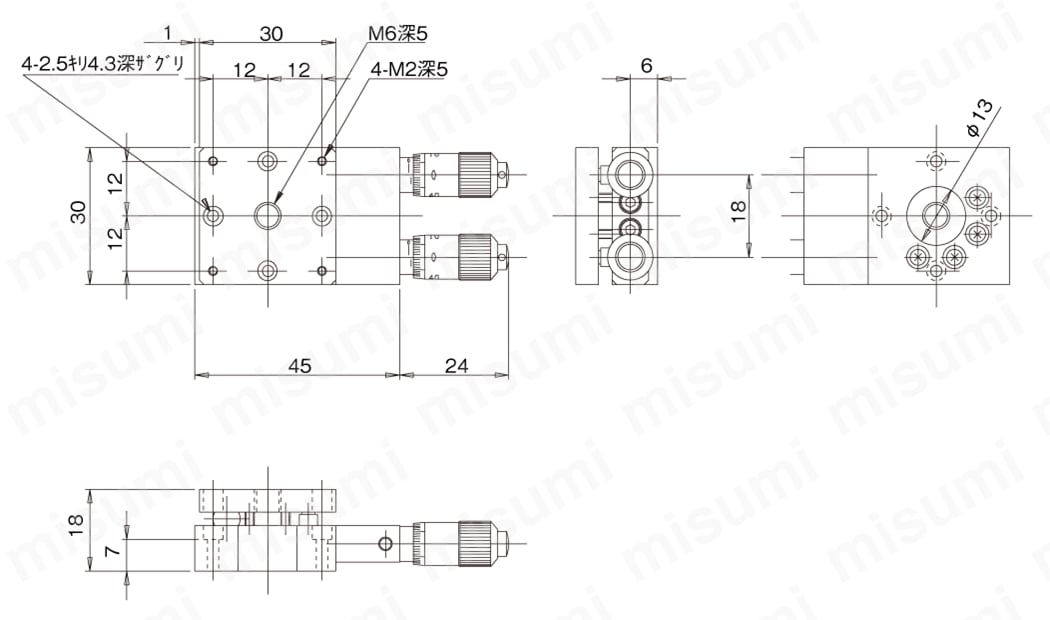

TD-302

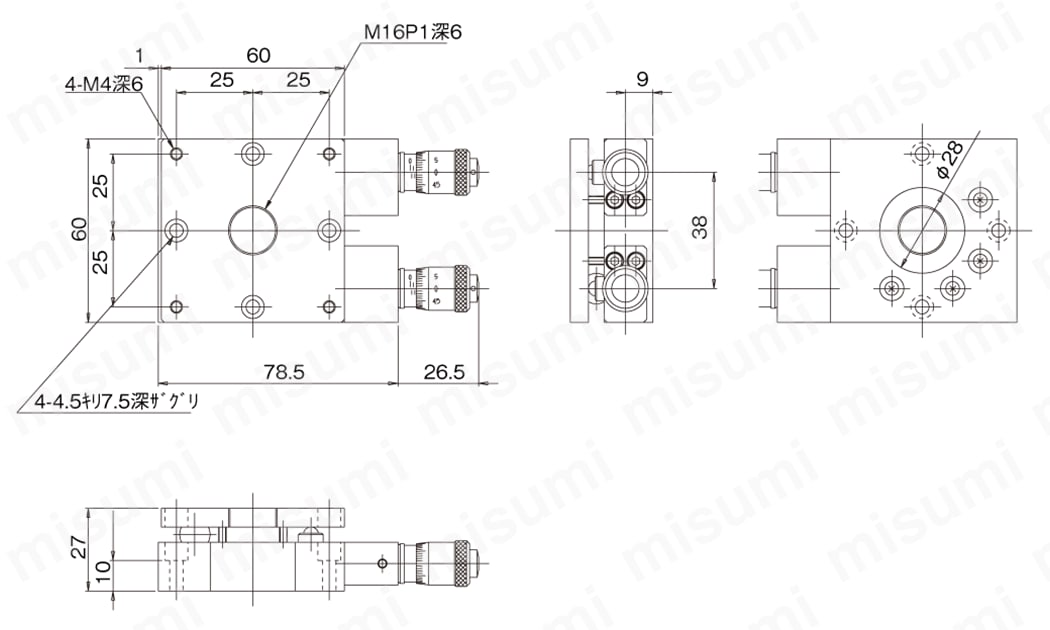

TD-602

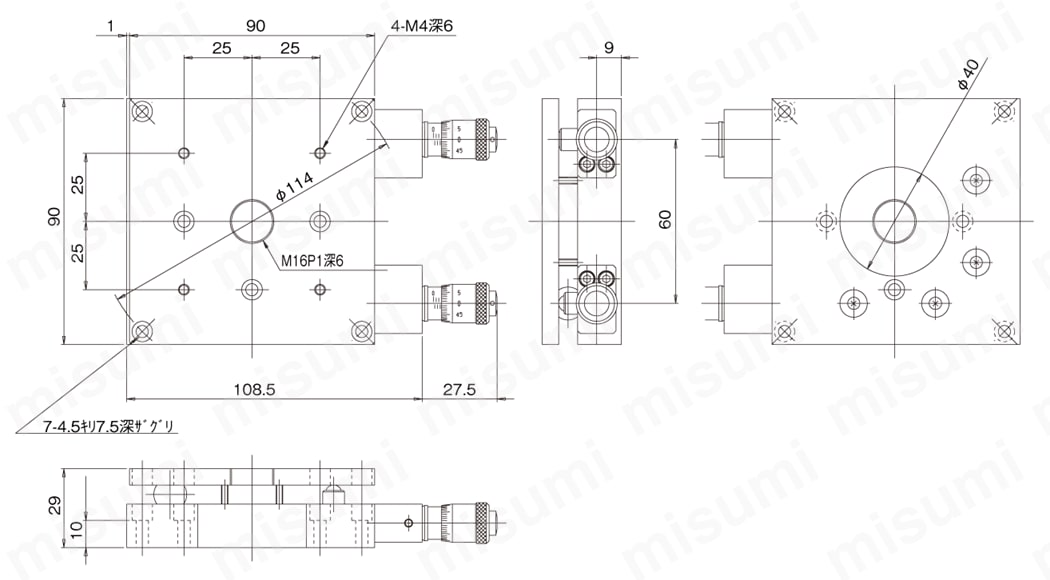

TD-902

製品仕様

TD-302

TD-902

型番	TD-302	TD-602
移動方向	傾斜2方向
ステージ面	30×30mm	60×60mm
送り方式	CMH-6.5FA（標準マイクロメータ）	CMS-6.5F（標準マイクロメータ）
移動量	±3°	±3°
移動量／ツマミ1回転	約1°36′	約0°45′
目量	マイクロメータ式0.01mm （1目盛約1′55″）	マイクロメータ式0.01mm （1目盛約54″）
耐荷重	19.6N（2kgf）	29.4N（3kgf）
質量	0.06kg	0.27kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番	TD-902
移動方向	傾斜2方向
ステージ面	90×90mm
送り方式	CMS-6.5F（標準マイクロメータ）
移動量	±3°
移動量／ツマミ1回転	約0°29′
目量	マイクロメータ式0.01mm（1目盛約35″）
耐荷重	39.2N（4kgf）
質量	0.52kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番リスト

表示件数:

型番	耐荷重(N)	テーブルサイズ L×W(mm)	移動量/ツマミ１回転	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

TD-602	29.4	60×60	約0°45′	10	1個	34,899円( 38,389円 )	在庫品1日目当日出荷可能
TD-902	39.2	90×90	約0°29′	10	1個	37,899円( 41,689円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ボール支点による傾斜スリムステージ。
【特長】
・送り方式が異なる2軸の傾斜ステージ。
・上ステージとベースの間にあるボールが傾斜の支点となる。
・細かな調整が可能なマイクロメーター式。
・アルミ合金製、マイクロメータヘッドによる微動が可能。
・ミラーなどを貼り付けての微動調整もできる。
【用途】
・カメラ、センサなどの位置決め用途に最適。

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品担当おすすめ

中央精機

二軸傾斜ステージ（手動ステージ）

二軸傾斜ステージは、傾斜スリムステージと同様に、上ステージとベースの間にあるボールが傾斜の支点となります。手動ねじにより調整を行う安価な製品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
