透過型微動回転ステージ（手動ステージ）
- 一部当日出荷可能
- 通常価格(税別)
- 36,899円 ～ 49,899円
- 税込価格
- 40,589円 ～ 54,889円
移動ガイドにすり合わせを使用した透過型回転ステージ。【特長】・手動の操作部、マ...
型番
未確定5件の候補があります。
Loading...
商品情報

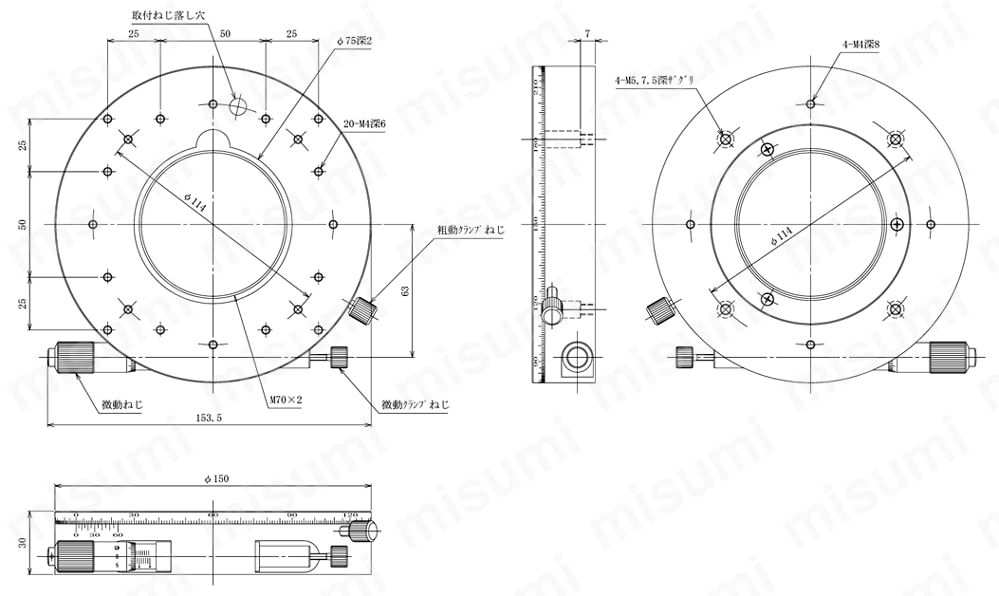

外形図
RS-111T
RS-111T-R
RS-211T
RS-211T-R
RS-911T
RS-911T-R
製品仕様
RS-111T
RS-911T-R
仕様
| 型番 | RS-911T | RS-111T | RS-211T |
|---|---|---|---|
| 型番（逆マイクロ） | RS-911T-R | RS-111T-R | RS-211T-R |
| 移動方向 | 回転方向 | ||
| ステージ面 | φ90mm | φ125mm | φ150mm |
| クランプ方式 | 複合クランプ | ||
| 操作部取付位置 | 標準位置 ※-Rは逆マイクロ位置 | ||
| 微動送り方式 | CMH-6.5FA（標準マイクロメータ） | CMH-13FM（標準マイクロメータ） | MHM1-15（標準マイクロメータ） |
| 移動量 | 粗動 360°､微動±5° | ||
| 移動量／ツマミ1回転 | 約0.82° | 約0.55° | 約0.46° |
| 目量 | バーニヤ読み5'／マイクロメータ式0.01mm （1目盛約0.016°） | バーニヤ読み5'／マイクロメータ式0.01mm （1目盛約0.011°） | バーニヤ読み5'／マイクロメータ式0.01mm （1目盛約0.009°） |
| 移動ガイド | すり合わせ | ||
| 平行度 | 0.05mm | ||
| 心円度 | 0.05mm | ||
| 面振れ | 0.02mm | 0.03mm | |
| 耐荷重 | 29.4N（3kgf） | 49N（5kgf） | |
| 質量 | 0.5kg | 1kg | 1.4kg |
| 主要材質／表面処理 | アルミ合金／黒アルマイト梨地 | ||
型番リスト
- 表示件数:
| 型番 |
耐荷重（範囲）(N) |
円形テーブル径（範囲）(mm) |
耐荷重(N) |
ステージ面(φ) |
移動量/ツマミ１回転 |
操作部取付位置 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
5.1～30.0
|
101～
|
29.4
|
125
|
約0.55°
|
標準位置
| - | 1個 | 39,899円(
43,889円
) | 在庫品1日目 当日出荷可能 | |
30.1～50.0
|
101～
|
49
|
150
|
約0.46°
|
標準位置
| - | 1個 | 49,899円(
54,889円
) | 在庫品1日目 当日出荷可能 | |
30.1～50.0
|
101～
|
49
|
150
|
約0.46°
|
逆マイクロ位置
| - | 1個 | 49,899円(
54,889円
) | 6日目 | |
5.1～30.0
|
71～100
|
29.4
|
90
|
約0.82°
|
標準位置
| 10 | 1個 | 36,899円(
40,589円
) | 在庫品1日目 当日出荷可能 | |
5.1～30.0
|
71～100
|
29.4
|
90
|
約0.82°
|
逆マイクロ位置
| 10 | 1個 | 36,899円(
40,589円
) | 6日目 |
Loading...
詳細情報
基本情報
移動ガイドにすり合わせを使用した透過型回転ステージ。
【特長】
・手動の操作部、マイクロメータヘッドの取り付け位置は標準マイクロと逆マイクロがあり、選択可能。
・粗動クランプねじを緩めると、ステージ面をつかんで粗動360°回転が可能。
・粗動クランプねじを締めると、マイクロメータヘッドによる微動が可能。
・マイクロメータヘッド（微動）の固定は反対側の微動クランプねじを使用。
・ステージ面中心には透過穴がある。
【用途】
・カメラ、センサ、ワークの精密位置決め用途などの精密位置決め。
・光軸調整、芯出しなどの調整機構として最適。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q 固定用のビスは付属していますか。
-
A固定用のビスは付属しています。但し、固定ビスに使用するレンチはお客様にてご用意ください。
