Z軸スリムステージ 昇降型（手動ステージ）
- 一部当日出荷可能
- 通常価格(税別)
- 47,470円 ～ 89,899円
- 税込価格
- 52,217円 ～ 98,889円
移動ガイドにV溝レールと鋼球・V溝とクロスローラ（V-CR方式、HG-VCR方...
型番
未確定4件の候補があります。
Loading...
商品情報
外形図
LV-147-1
LV-147-6
LV-147-7
LV-937-1
製品仕様
- Z軸1方向の移動。アルミ合金（黒アルマイト梨地処理）製

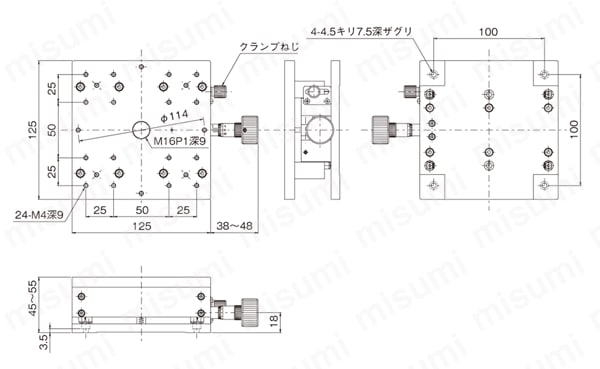

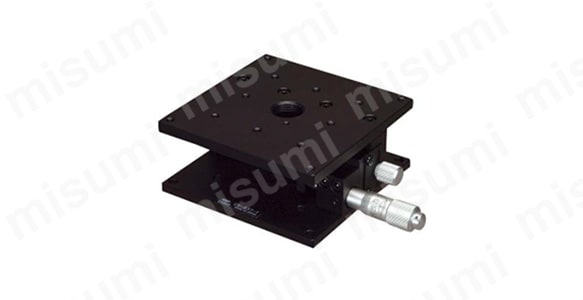

LV-147-1
- ステージ面 125×125mm
- クランプ方式 板クランプ
- 送り方式 標準マイクロメータ
- 移動量 0～10mm
- 感度 0.003mm
- 移動ガイド V溝とクロスローラ
- 移動精度 真直度（水平・垂直）0.005mm
- 耐荷重 49N（5kgf）
- 質量 1.4kg

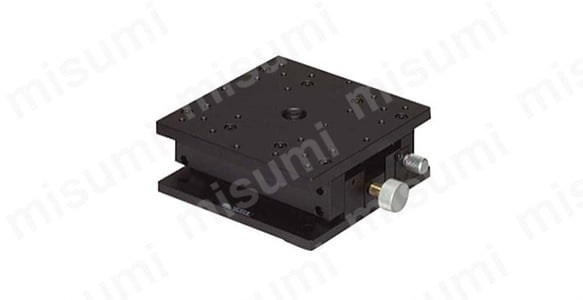

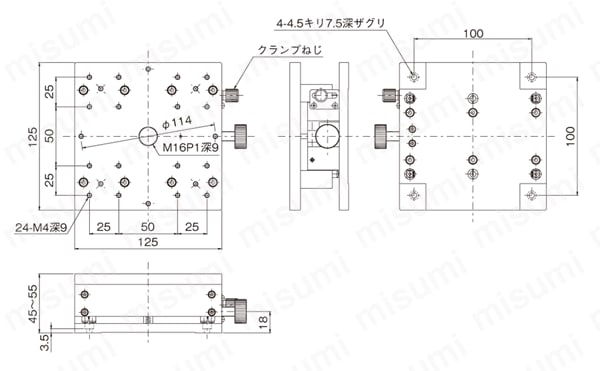

LV-147-6
- ステージ面 125×125mm
- クランプ方式 板クランプ
- 送り方式 送りねじ式 ハンドル1回転約0.5mm
- 移動量 0～10mm
- 感度 0.01mm
- 移動ガイド V溝とクロスローラ
- 移動精度 真直度（水平・垂直）0.005mm
- 耐荷重 98N（10kgf）
- 質量 1.4kg

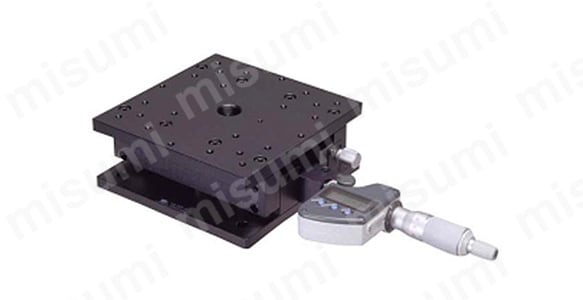

LV-147-7
- ステージ面 125×125mm
- クランプ方式 板クランプ
- 送り方式 デジタル表示式マイクロメータ
- 移動量 0～10mm
- 感度 0.001mm
- 移動ガイド V溝とクロスローラ
- 移動精度 真直度（水平・垂直）0.005mm
- 耐荷重 49N（5kgf）
- 質量 1.6kg

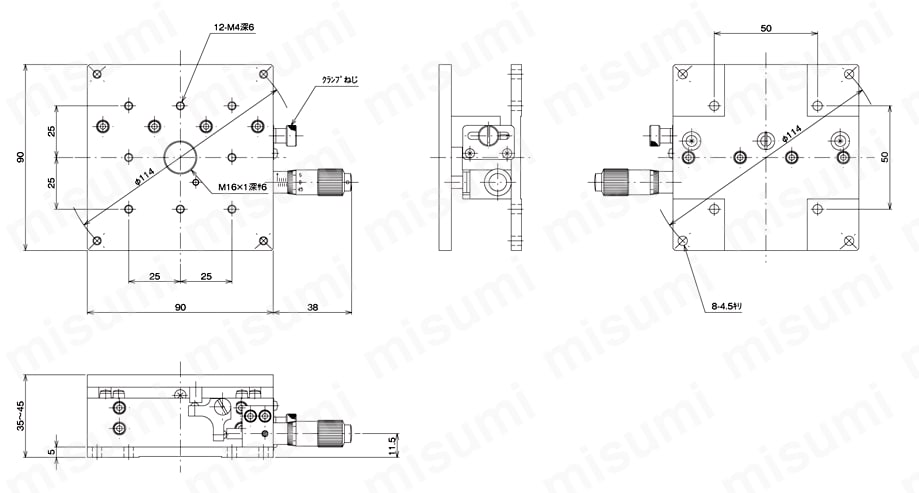

LV-937-1
- ステージ面 90×90mm
- クランプ方式 板クランプ
- 送り方式 標準マイクロメータ
- 移動量 0～10mm
- 感度 0.003mm
- 移動ガイド V溝レールと鋼球
- 移動精度 真直度（水平・垂直）0.008mm
- 耐荷重 49N（5kgf）
- 質量 0.4kg
開発秘話
水平移動を垂直移動に変換する際にクサビ形のガイドを製作するため、角度誤差の出ないよう超精密加工をおこなっています。
型番リスト
- 表示件数:
| 型番 |
送り方式 |
移動ガイド |
移動量（範囲）(mm) |
耐荷重（範囲）(N) |
ステージ面(長さ)（範囲選択）(mm) |
ステージ面(幅)（範囲選択）(mm) |
ステージ面(長さ)(mm) |
ステージ面(幅)(mm) |
耐荷重(N) |
移動量(Z軸)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
[マイクロメータヘッド] 標準マイクロメータ
|
[クロスローラ] V溝とクロスローラ
|
～+10.0
|
30.1～50.0
|
121～
|
121～
|
125
|
125
|
49
|
0～10
| 10 | 1個 | 69,899円(
76,889円
) | 6日目 | |
[送りねじ] 送りねじ
|
[クロスローラ] V溝とクロスローラ
|
～+10.0
|
50.1～100.0
|
121～
|
121～
|
125
|
125
|
98
|
0～10
| 10 | 1個 | 69,899円(
76,889円
) | 在庫品1日目 当日出荷可能 | |
[マイクロメータヘッド] デジタル表示式マイクロメータ
|
[クロスローラ] V溝とクロスローラ
|
～+10.0
|
30.1～50.0
|
121～
|
121～
|
125
|
125
|
49
|
0～10
| - | 1個 | 89,899円(
98,889円
) | 6日目 | |
[マイクロメータヘッド] 標準マイクロメータ
|
[クロスローラ] V溝とクロスローラ
|
～+10.0
|
30.1～50.0
|
61～90
|
61～90
|
90
|
90
|
49
|
0～10
| - | 1個 | 47,470円(
52,217円
) | 6日目 |
Loading...
詳細情報
基本情報
移動ガイドにV溝レールと鋼球・V溝とクロスローラ（V-CR方式、HG-VCR方式）を使用した昇降型Zステージ。
【特長】
・移動方式は送りねじ、マイクロメータヘッド、デジタル表示式マイクロメータヘッドの最大3種類
・デジタル表示式マイクロメータヘッドは0.001mmの感度（LV-147-7のみ）
【用途】
・センサ、ワークなどの上下動調整に最適
・測定機の試料台として被検物の上下動調整に利用可能
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q 逆さまにして使うことはできますか？
-
A上ステージとベースをスプリングで引っ張っているのでスプリングの張力があまり強くなく使用できません。
