中央精機

中央精機

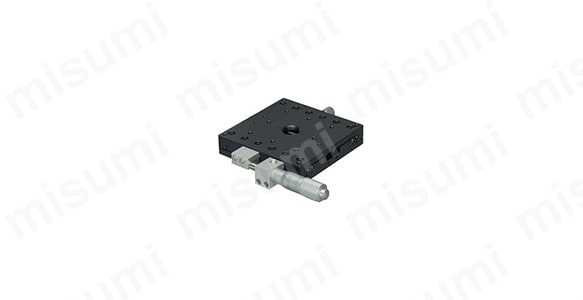

X軸スリムステージ（手動ステージ）

X軸スリムステージ（手動ステージ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
32,899円 ～ 67,899円
税込価格
36,189円 ～ 74,689円

移動ガイドにV溝とクロスローラ（V-CR）を使用した薄型の手動X軸スリムステー...

詳細情報を確認する

  • 種類：
    本体
  • 移動ガイド：
    クロスローラ
  • 種類詳細：
    Xステージ
  • クランプ方式：
    板クランプ
  • 移動量/ツマミ１回転：
    0.5mm
  • 移動方向：
    X軸1方向

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定8件の候補があります。

Loading...

商品情報

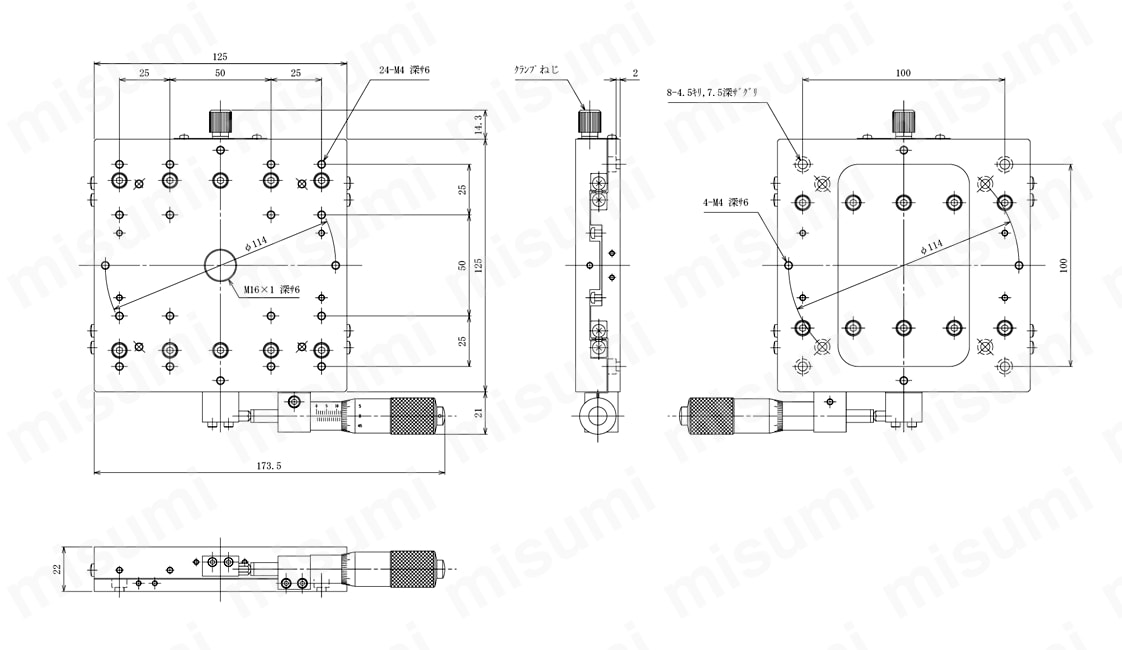

外形図

125×125

（属性）

LS-149-C1

（属性）

LS-149-S1

（属性）

LS-149-R1

（属性）

LS-149-C7

（属性）

LS-149-S7

90×90

（属性）

LS-947-C1

（属性）

LS-947-S1

（属性）

LS-947-R1

製品仕様

X軸スリムステージ (手動ステージ):関連画像

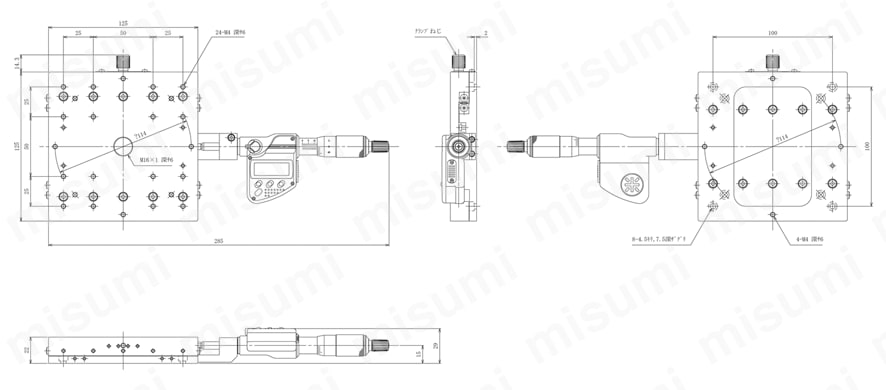

LS-149-S7

X軸スリムステージ (手動ステージ):関連画像

LS-947-S1

仕様

型番LS-149-C1LS-149-S1LS-149-R1
移動方向X軸1方向
ステージ面125×125mm
クランプ方式板クランプ
操作部取付位置センターサイド逆サイド
送り方式MHN1-25T（標準マイクロメータ）
移動量±12.5mm
移動量／ツマミ1回転0.5mm
目量マイクロメータ式0.01mm
感度0.003mm
移動ガイドV溝とクロスローラ
移動精度真直度0.003mm
ヨーイング・ピッチング15sec
モーメント剛性ヨー剛性　0.05sec/N・㎝、ピッチ剛性　0.05sec/N・㎝、ロール剛性　0.03sec/N・㎝
平行度0.03mm
耐荷重245N（25kgf）
質量2.5㎏
主要材質／表面処理鋼材／硬質黒色クロム
型番LS-149-C7LS-149-S7
移動方向X軸1方向
ステージ面125×125mm
クランプ方式板クランプ
操作部取付位置センターサイド
送り方式MHN1-25MX（デジマチックマイクロメータ）
移動量±12.5mm
移動量／ツマミ1回転0.5mm
目量デジタル表示式マイクロメータ0.001mm
感度0.003mm
移動ガイドV溝とクロスローラ
移動精度真直度0.003mm
ヨーイング・ピッチング15sec
モーメント剛性ヨー剛性　0.05sec/N・㎝、ピッチ剛性　0.05sec/N・㎝、ロール剛性　0.03sec/N・㎝
平行度0.03mm
耐荷重245N（25kgf）
質量2.6㎏
主要材質／表面処理鋼材／硬質黒色クロム
型番LS-947-C1LS-947-S1LS-947-R1
移動方向X軸1方向
ステージ面90×90mm
クランプ方式板クランプ
操作部取付位置センターサイド逆サイド
送り方式MHM1-15（標準マイクロメータ）
移動量±7.5mm
移動量／ツマミ1回転0.5mm
目量マイクロメータ式0.01mm
感度0.003mm
移動ガイドV溝とクロスローラ
移動精度真直度0.003mm
耐荷重78.4N（8kgf）
質量0.45㎏
主要材質／表面処理アルミ合金／黒アルマイト梨地

型番リスト

表示件数:
  1. 1
型番
送り方式
移動量（範囲選択）(mm)
耐荷重（範囲）(N)
ステージ面(長さ)（範囲選択）(mm)
ステージ面(幅)（範囲選択）(mm)
高さ（範囲）(mm)
テーブル材質
ステージ面(長さ)(mm)
ステージ面(幅)(mm)
耐荷重(N)
テーブルサイズ(厚み) H(mm)
平行度(μm)
モーメント剛性 ピッチ剛性("/N・cm)
モーメント剛性 ヨー剛性("/N・cm)
モーメント剛性 ロール剛性("/N・cm)
テーブル表面処理
操作部取付位置
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[マイクロメータヘッド] 標準マイクロメータ
±10.1～30.0
100.1～
121～
121～
20.1～25.0
[スチール] 鋼材
125
125
245
22
30
0.05
0.05
0.03
硬質黒色クロム
センター
10

1個

45,899円( 50,489円 )

6日目

[マイクロメータヘッド] デジマチックマイクロメータ
±10.1～30.0
100.1～
121～
121～
20.1～25.0
[スチール] 鋼材
125
125
245
22
30
0.05
0.05
0.03
硬質黒色クロム
センター
-

1個

67,899円( 74,689円 )

6日目

[マイクロメータヘッド] 標準マイクロメータ
±10.1～30.0
100.1～
121～
121～
20.1～25.0
[スチール] 鋼材
125
125
245
22
30
0.05
0.05
0.03
硬質黒色クロム
逆サイド
10

1個

45,899円( 50,489円 )

6日目

[マイクロメータヘッド] 標準マイクロメータ
±10.1～30.0
100.1～
121～
121～
20.1～25.0
[スチール] 鋼材
125
125
245
22
30
0.05
0.05
0.03
硬質黒色クロム
サイド
10

1個

45,899円( 50,489円 )

6日目

[マイクロメータヘッド] デジマチックマイクロメータ
±10.1～30.0
100.1～
121～
121～
20.1～25.0
[スチール] 鋼材
125
125
245
22
30
0.05
0.05
0.03
硬質黒色クロム
サイド
-

1個

67,899円( 74,689円 )

6日目

[マイクロメータヘッド] 標準マイクロメータ
～±10.0
50.1～100.0
61～90
61～90
15.1～20.0
[アルミニウム] アルミ合金
90
90
78.4
18
-
-
-
-
黒アルマイト梨地
センター
10

1個

32,899円( 36,189円 )

4日目

[マイクロメータヘッド] 標準マイクロメータ
～±10.0
50.1～100.0
61～90
61～90
15.1～20.0
[アルミニウム] アルミ合金
90
90
78.4
18
-
-
-
-
黒アルマイト梨地
逆サイド
10

1個

32,899円( 36,189円 )

4日目

[マイクロメータヘッド] 標準マイクロメータ
～±10.0
50.1～100.0
61～90
61～90
15.1～20.0
[アルミニウム] アルミ合金
90
90
78.4
18
-
-
-
-
黒アルマイト梨地
サイド
10

1個

32,899円( 36,189円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

移動ガイドにV溝とクロスローラ（V-CR）を使用した薄型の手動X軸スリムステージ。
【特長】
・主要材質にアルミ合金、鋼材を使用。
・移動ガイドにV溝とクロスローラ（V-CR方式）を採用。
・LS-149-C7とLS-149-S7は、デジタル表示式マイクロ付。
・LS-947シリーズは、ステージ面90mm×90mmで18mmの薄さ
・LS-149シリーズは、ステージ面125mm×125mmで22mmの薄さ。
・操作部（送り位置）によりセンター、サイド、逆サイドの3種類から選択可能。
【用途】
・面積の必要な大型ワークの精密位置決め、測定機の試料台など。
・Zステージ、回転ステージ、傾斜ステージなどを組み合わせた調芯（位置合わせ、光軸出し）。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

X軸スリムステージ（手動ステージ）

X軸スリムステージ（手動ステージ）

    VCR 超精密X軸ステージ（手動ステージ）

    VCR 超精密X軸ステージ（手動ステージ）

      【標準】Ｘ軸　アリ溝　早い送りねじ

      【標準】Ｘ軸　アリ溝　早い送りねじ

        【エコノミーシリーズ】 RoHS対応 Ｘ軸 クロスローラ

        【エコノミーシリーズ】 RoHS対応 Ｘ軸 クロスローラ

          セミオーダーステージ(標準薄型X軸)

          セミオーダーステージ(標準薄型X軸)

            ロングステージ（X軸）

            ロングステージ（X軸）

              X軸リニアボールガイド SSステージ 低温黒色クロムメッキ（BSB16）

              X軸リニアボールガイド SSステージ 低温黒色クロムメッキ（BSB16）

                X軸アルミクロスローラステージ TAM

                X軸アルミクロスローラステージ TAM

                  【エコノミーシリーズ】 RoHS対応 Ｘ軸 アリ溝 送りねじ式

                  【エコノミーシリーズ】 RoHS対応 Ｘ軸 アリ溝 送りねじ式

                    ハイグレードXステージ（手動ステージ）

                    ハイグレードXステージ（手動ステージ）

                      クロスローラガイドステージ（UX）

                      クロスローラガイドステージ（UX）

                        【高精度】Ｘ軸　クロスローラ　マイクロメータヘッド

                        【高精度】Ｘ軸　クロスローラ　マイクロメータヘッド

                          ハイグレードアルミXステージ（手動ステージ）

                          ハイグレードアルミXステージ（手動ステージ）
                            メーカー 中央精機 中央精機 ミスミ ミスミ ミラック光学 ミラック光学 駿河精機 鍋屋バイテック ミスミ 中央精機 駿河精機 ミスミ 中央精機
                            通常価格 32,899円～ 81,899円～ 10,450円～ 11,000円～ 22,208円～ 21,400円～ 18,060円～ 61,129円～ 7,590円～ 16,969円～ 31,241円～ 19,100円～ 17,267円～
                            通常出荷日 在庫品1日目～   当日出荷可能 6日目～   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 5日目   5日目   在庫品1日目～   当日出荷可能 4日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 12日目   3日目～   在庫品1日目～   当日出荷可能
                            種類 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体
                            移動ガイド クロスローラ クロスローラ アリ溝 クロスローラ アリ溝 アリ溝 リニアボール クロスローラ アリ溝 クロスローラ クロスローラ クロスローラ クロスローラ
                            種類詳細 Xステージ Xステージ - - - - - - - Xステージ - - Xステージ
                            クランプ方式 板クランプ - 標準 標準 - - - 標準 標準 - - 標準 板クランプ
                            移動量/ツマミ１回転 0.5mm - - - - - - - - - - - -

                            X軸スリムステージ（手動ステージ）のレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 固定用のビスは付属していますか。
                            A
                            固定用のビスは付属しています。但し、固定ビスに使用するレンチはお客様にてご用意ください。
