ポップリベット・ファスナー

ポップリベット・ファスナー

POPシールドタイプリベット AK【1～1,000個入り】

POPシールドタイプリベット AK

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
168円 ～ 51,075円  特別価格
税込価格
185円 ～ 56,183円  特別価格

リベットボディが袋状にマンドレルヘッドを覆っているので、締結後にマンドレルヘッ...

詳細情報を確認する

  • 表面処理：
    なし
  • 表面処理詳細：
    なし
  • 頭部の形状：
    皿頭

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定13件の候補があります。

  • CADデータ未対応

Loading...

表示件数:
  1. 1
型番
材質詳細
呼び(mm)
推奨締結板厚(mm)
長さ L1(mm)
販売単位
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
鉄
3.2
1.6～3.2
8.6
箱・パック
10

1パック

1,000個入り

15,993円( 17,592円 )

1日目

鉄
3.2
3.2～4.8
10.2
箱・パック
10

1パック

1,000個入り

16,386円( 18,025円 )

1日目

鉄
3.2
4.8～6.4
11.8
箱・パック
10

1パック

1,000個入り

18,435円( 20,279円 )

1日目

鉄
3.2
6.4～8.0
13.4
箱・パック
10

1パック

1,000個入り

20,520円( 22,572円 )

1日目

鉄
4.0
2.2～3.2
9.4
バラ(1個から購入可能)
10

1個

168円( 185円 )

1日目

鉄
4.0
3.2～4.8
11.0
箱・パック
10

1パック

1,000個入り

22,551円( 24,806円 )

1日目

鉄
4.0
4.8～6.4
12.6
箱・パック
10

1パック

1,000個入り

26,270円( 28,897円 )

1日目

鉄
4.8
2.5～3.2
10.1
箱・パック
10

1パック

1,000個入り

16,799円( 18,479円 )

1日目

鉄
4.8
3.2～4.8
11.7
箱・パック
10

1パック

1,000個入り

17,251円( 18,976円 )

1日目

鉄
4.8
4.8～6.4
13.2
バラ(1個から購入可能)
10

1個

229円

137円

( 151円 )

在庫品1日目

当日出荷可能

鉄
4.8
6.4～8.0
14.8
箱・パック
10

1パック

1,000個入り

17,420円( 19,162円 )

1日目

鉄
4.8
8.0～9.6
16.4
箱・パック
10

1パック

1,000個入り

17,645円( 19,410円 )

1日目

鉄
4.8
9.6～12.8
19.6
箱・パック
10

1パック

1,000個入り

51,075円( 56,183円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

リベットボディが袋状にマンドレルヘッドを覆っているので、締結後にマンドレルヘッドがボディ側から脱落しません。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品情報

一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください

シールドタイプリベットAKの特長

シールド
水密



シールド

リベットボディが袋状にマンドレルヘッドを覆い、マンドレルヘッドが座屈側から脱落しない。

水密効果

水圧がかかる部位の締結に適している。



シールドタイプリベットAKの外形図と寸法

POPシールドタイプリベット AKの外形図

※「リベットNo.」は「AK□」の「□」に該当します。

リベット呼径
D
(mm)		加工物
穴径
(mm)		リベット
No.□		推奬締結板厚(mm)LH
(mm)		P(mm)M
(mm)		参考強度
皿頭皿頭皿頭剪断(N)引張(N)
3.2+0.07
-0.11		3.341——6.0±0.3—1.611201580
421.6-3.28.6
433.2-4.810.21.0±0.3
444.8-6.411.8
456.4-8.013.4
4.0+0.07
-0.11		4.1522.2-3.29.48.0±0.4 2.216402480
533.2-4.811.01.4±0.3
544.8-6.412.6
55———
4.8+0.07
-0.11		4.9622.5-3.210.19.6±0.51.7±0.32.623403350
633.2-4.811.7
644.8-6.413.2
656.4-8.014.8
668.0-9.616.4
689.6-12.819.6
6.4±0.086.584　※——12.7±0.64—3.741106320
86　※—

※印のリベットは米国製です。

ポップリベットの片側締結工法

ポップリベットの締結工程

ポップリベットの片側締結工法は、従来工法であるスポット溶接、アーク溶接等の溶接工法、タッピングビス工法等と比較すると、初心者でも簡単にスピーディーな組み立て作業が可能となり、コストダウンに貢献。

ポップリベットの片側締結工法は、従来工法であるスポット溶接、アーク溶接等の溶接工法、タッピングビス工法等と比較すると、初心者でも簡単にスピーディーな組み立て作業が可能となり、コストダウンに貢献。

ポップリベット工法

ポップリベットの締結方法

ポップリベットの締結方法
  • 1.リベットをリベットツールにセットする
  • 2.ワークの下穴にリベットを差し込む
  • 3.ワークにリベットを密着させツールのトリガを引く
  • 4.締結完了

ポップリベットの選定方法

ポップリベットの選定は、ワークの条件と要求仕様に応じてご検討ください。
正しい締結を得るために、実際に使用するワークそれぞれの材質、板厚、下穴径等の条件を確認の上、締結に求める強度、機能、耐食性等の仕様に応じたポップリベットの選定を行ってください。

ポップリベットの品名について

ポップリベットの品名にはそれぞれの仕様（リベットボディとマンドレルの材質、フランジ形状、リベット呼径、推奨締結板厚）を意味する記号や数字が付けられている。

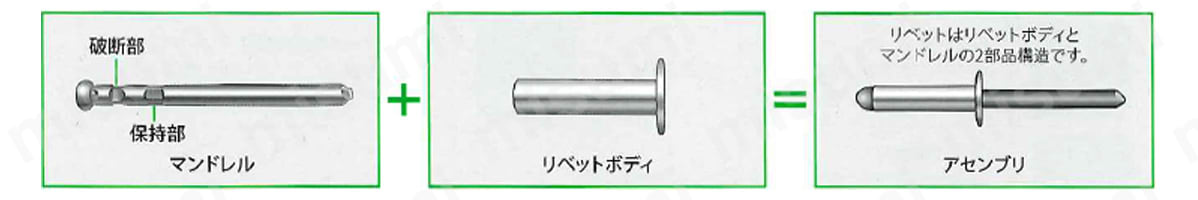

ポップリベット各部の名称

ポップリベット各部の名称

参考例: AD42ABSの場合

参考例: AD42ABSの場合

マンドレル+リベットボディ=アセンブリ

ポップリベットの形状について



オープンリベット





シールドリベット



丸頭（D）

丸頭（D）

皿頭（K）

皿頭（K）

ラージフランジ（LF）

ラージフランジ（LF）

丸頭（D）

丸頭（D）

皿頭（K）

皿頭（K）



注意・禁止事項

（a）、（b）、（c）のように傾いたまま、浮いたまま、部品を圧着させずに作業をすると、締結不良の恐れがありますのでご注意ください。

（a）、（b）、（c）のように傾いたまま、浮いたまま、部品を圧着させずに作業をすると、締結不良の恐れがありますのでご注意ください。

操作時にツールをこじって作業をするとマンドレル部が曲がり、リベットの締結不良やツール故障の原因となりますのでご注意ください。

操作時にツールをこじって作業をするとマンドレル部が曲がり、リベットの締結不良やツール故障の原因となりますのでご注意ください。

ポップリベットの採用例

ポップリベットは、輸送用機器、電気・電子部品、住宅建材、その他一般機器等様々な分野で役に立っている。

フューエルリッドヒンジ リベット: 高圧着

フューエルリッドヒンジ
リベット: 高圧着

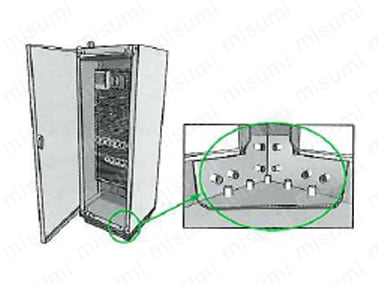

配電盤筐体 リベット: 構造体用

配電盤筐体
リベット: 構造体用

トラック架装ラッシングレール リベット: 構造体用

トラック架装ラッシングレール
リベット: 構造体用

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
