銅管用 GT3V型ミニチュアバルブ COMPRESSION ANGLE
- SALE 2025/03/31まで
- 一部当日出荷可能
- 通常価格(税別)
- 3,786円 ～ 5,697円 特別価格
- 税込価格
- 4,165円 ～ 6,267円 特別価格
高圧で利用可能な銅管用の、B型くい込継手。短納期で各種取り揃えております。
商品情報

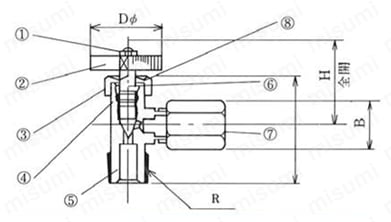

外形図
製品仕様
| No. | 名称 | 材質 |
|---|---|---|
| （1） | 六角ナット | C3604 |
| （2） | ハンドル | |
| （3） | グランドナット | |
| （4） | Oリング | JIS B-2401 |
| （5） | バルブ本体 | C3771 |
| （6） | 弁棒 | C3604 |
| （7） | ナット | C3771 |
| （8） | パッキン | - |

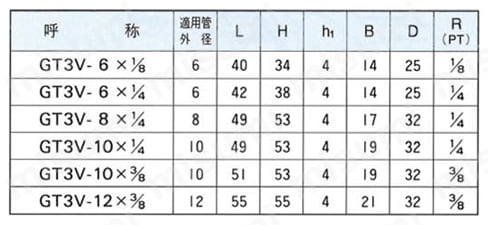

規格表
型番リスト
- 表示件数:
| 型番 |
供給側 配管パイプ径(φ) |
制御側 配管ねじの呼び |
高さ H(mm) |
ハンドル径(φ) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
6
|
1/4B
|
38
|
25
| 1個 | 3,942円 2,365円 ( 2,602円 ) | 在庫品1日目 当日出荷可能 | |
6
|
1/8B
|
34
|
25
| 1個 | 3,786円(
4,165円
) | 2日目 | |
8
|
1/4B
|
53
|
32
| 1個 | 4,349円(
4,784円
) | 2日目 | |
10
|
3/8B
|
53
|
32
| 1個 | 4,699円(
5,169円
) | 14日目 | |
12
|
3/8B
|
55
|
32
| 1個 | 5,697円(
6,267円
) | 2日目 |
Loading...
詳細情報
基本情報
高圧で利用可能な銅管用の、B型くい込継手。短納期で各種取り揃えております。
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
