ステンレス鋼用 SUS316 N ナット
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 869円 ～ 4,997円
- 税込価格
- 956円 ～ 5,497円
【特長】・高圧、衝撃、振動、真空、温度変化に耐える精密設計。・パイプにネジレが...
-
- 材質：
- SUS316
-
- 表面処理：
- なし
-
- 使用流体：
- 水 / 空気 / ガス / 油
-
- 適用管材質：
- ステンレス
-
- 種類：
- 関連部品
-
- 関連部品種類：
- ナット
商品情報

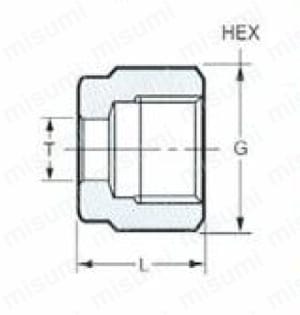

外形図

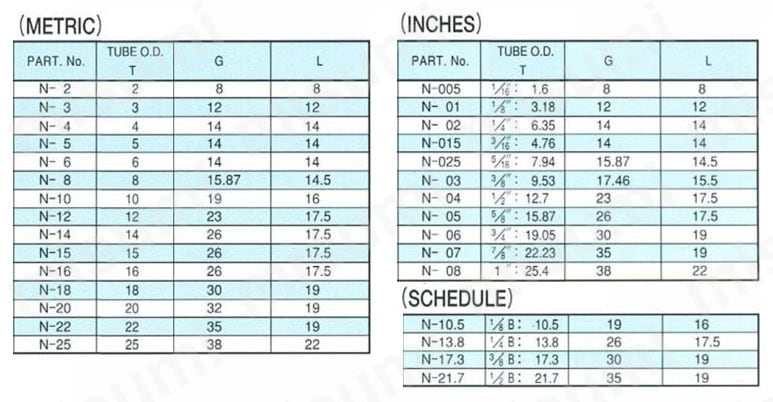

規格表
型番リスト
- 表示件数:
| 型番 |
最高使用圧力(MPa) |
適用管外径(φ) |
サイズ仕様 |
INCHES仕様 適用管外径（インチサイズ） |
SCHEDULE仕様 適用管呼び | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10
|
1.6
|
インチサイズ（INCHES）
|
1/16
|
-
| 1個 | 869円(
956円
) | 10日目 | |
39
|
3.18
|
インチサイズ（INCHES）
|
1/8
|
-
| 1個 | 1,030円(
1,133円
) | 2日目 | |
39
|
6.35
|
インチサイズ（INCHES）
|
1/4
|
-
| 1個 | 897円(
987円
) | 在庫品1日目 当日出荷可能 | |
26
|
9.53
|
インチサイズ（INCHES）
|
3/8
|
-
| 1個 | 1,180円(
1,298円
) | 2日目 | |
29
|
12.7
|
インチサイズ（INCHES）
|
1/2
|
-
| 1個 | 1,609円(
1,770円
) | 2日目 | |
23
|
15.87
|
インチサイズ（INCHES）
|
5/8
|
-
| 1個 | 2,297円(
2,527円
) | 2日目 | |
26
|
19.05
|
インチサイズ（INCHES）
|
3/4
|
-
| 1個 | 3,167円(
3,484円
) | 2日目 | |
22
|
22.23
|
インチサイズ（INCHES）
|
7/8
|
-
| 1個 | 4,297円(
4,727円
) | 2日目 | |
24
|
25.4
|
インチサイズ（INCHES）
|
1
|
-
| 1個 | 4,997円(
5,497円
) | 2日目 | |
31
|
7.94
|
インチサイズ（INCHES）
|
5/16
|
-
| 1個 | 926円(
1,019円
) | 2日目 | |
41
|
3
|
ミリサイズ（METRIC）
|
-
|
-
| 1個 | 1,030円(
1,133円
) | 2日目 | |
31
|
4
|
ミリサイズ（METRIC）
|
-
|
-
| 1個 | 1,094円(
1,203円
) | 2日目 | |
41
|
6
|
ミリサイズ（METRIC）
|
-
|
-
| 1個 | 975円(
1,073円
) | 2日目 | |
31
|
8
|
ミリサイズ（METRIC）
|
-
|
-
| 1個 | 1,058円(
1,164円
) | 2日目 | |
25
|
10
|
ミリサイズ（METRIC）
|
-
|
-
| 1個 | 1,084円(
1,192円
) | 2日目 | |
12
|
10.5
|
ガス管サイズ（SCHEDULE）
|
-
|
1/8
| 1個 | 1,103円(
1,213円
) | 2日目 | |
31
|
12
|
ミリサイズ（METRIC）
|
-
|
-
| 1個 | 1,609円(
1,770円
) | 2日目 | |
30
|
13.8
|
ガス管サイズ（SCHEDULE）
|
-
|
1/4
| 1個 | 2,297円(
2,527円
) | 2日目 | |
26
|
14
|
ミリサイズ（METRIC）
|
-
|
-
| 1個 | 2,297円(
2,527円
) | 2日目 | |
25
|
15
|
ミリサイズ（METRIC）
|
-
|
-
| 1個 | 2,350円(
2,585円
) | 2日目 | |
23
|
16
|
ミリサイズ（METRIC）
|
-
|
-
| 1個 | 2,297円(
2,527円
) | 2日目 | |
24
|
17.3
|
ガス管サイズ（SCHEDULE）
|
-
|
3/8
| 1個 | 3,283円(
3,611円
) | 2日目 | |
27
|
18
|
ミリサイズ（METRIC）
|
-
|
-
| 1個 | 3,017円(
3,319円
) | 2日目 | |
25
|
20
|
ミリサイズ（METRIC）
|
-
|
-
| 1個 | 3,597円(
3,957円
) | 2日目 | |
24
|
21.7
|
ガス管サイズ（SCHEDULE）
|
-
|
1/2
| 1個 | 4,297円(
4,727円
) | 2日目 | |
22
|
22
|
ミリサイズ（METRIC）
|
-
|
-
| 1個 | 4,297円(
4,727円
) | 2日目 | |
25
|
25
|
ミリサイズ（METRIC）
|
-
|
-
| 1個 | 4,997円(
5,497円
) | 2日目 |
Loading...
詳細情報
基本情報
【特長】
・高圧、衝撃、振動、真空、温度変化に耐える精密設計。
・パイプにネジレが生じない理想的なダブル・フェルール方式。
・小型、軽量で締付トルクが小さく、特殊工具は不要。
・接続、取外しが簡単で再使用が出来て経済的。
・ダブル・フェルール独特の相互連動作用で確実なシール性能。
・トルク、軸芯指向に依り、継手をセットしたままパイプを差し込める。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
