オリエンタルモーター

オリエンタルモーター

中間ギヤヘッド（平行軸）

中間ギヤヘッド（平行軸）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（3件）
通常価格(税別)
5,397円 ～ 10,941円
税込価格
5,937円 ～ 12,035円

中間ギヤヘッドです。【特長】・モーター回転速度やトルクを、必要な回転速度やトル...

詳細情報を確認する

型番

未確定10件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

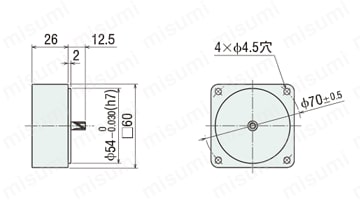

中間ギヤヘッド（平行軸） 外形図1

2GN10XK

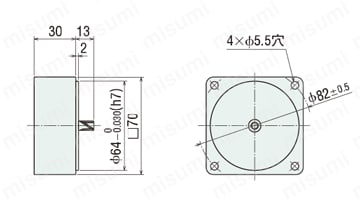

中間ギヤヘッド（平行軸） 外形図2

3GN10XK

中間ギヤヘッド（平行軸） 外形図3

4GN10XK

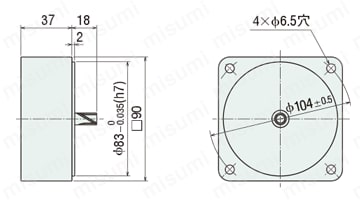

中間ギヤヘッド（平行軸） 外形図4

5GN10XK

中間ギヤヘッド（平行軸） 外形図5

5GU10XKB、5GU10XK、5GE10XS
※（ ）は5GU10XKB、5GE10XSの寸法です。



製品仕様

  • 減速比10の中間ギヤヘッドです。減速比180よりさらに減速比が必要な場合にご使用ください。
  • 「取付用ねじ」が付属しています。
型番適用モーター質量（kg）
2GN10XK2GN□K0.2
3GN10XK3GN□K0.3
4GN10XK4GN□K0.4
5GN10XK5GN□K0.6
5GE10XS5GE□S0.6
5GU10XK5GU□K、5GU□KBH0.6
5GU10XKB5GU□KB0.6

※ 品名中の□には、減速比を表す数字が入ります。

商品特長詳細

中間ギヤヘッド（平行軸） 製品仕様

モーターシャフトと同じ方向（平行）にギヤシャフトが配置されています。モーターとギヤヘッド、それぞれの取付角寸法・歯切りタイプが同じものと組み合わせることができます。

型番リスト

表示件数:
  1. 1
型番
角フランジ寸法 A(mm)
ギヤヘッドの種類
軸端形状
適用モーター
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
60
平行軸
GN歯切り
2GN□K

1個

5,397円( 5,937円 )

在庫品1日目

当日出荷可能

60
平行軸
GN歯切り
2GN□S

1個

6,497円( 7,147円 )

13日目

70
平行軸
GN歯切り
3GN□K

1個

5,497円( 6,047円 )

在庫品1日目

当日出荷可能

70
平行軸
GN歯切り
3GN□S

1個

6,530円( 7,183円 )

13日目

80
平行軸
GN歯切り
4GN□K

1個

5,497円( 6,047円 )

在庫品1日目

当日出荷可能

80
平行軸
GN歯切り
4GN□S

1個

6,697円( 7,367円 )

在庫品1日目

当日出荷可能

90
平行軸
GE歯切り
5GE□S

1個

10,580円( 11,638円 )

8日目

90
平行軸
GN歯切り
5GN□K

1個

7,397円( 8,137円 )

在庫品1日目

当日出荷可能

90
平行軸
GN歯切り
5GN□S

1個

8,589円( 9,448円 )

13日目

90
平行軸
GU歯切り
5GU□KB

1個

10,941円( 12,035円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

中間ギヤヘッドです。
【特長】
・モーター回転速度やトルクを、必要な回転速度やトルクに変換するギヤヘッド
・平行軸ギヤヘッドには、豊富なラインナップを取り揃えています

カタログ

  • 一部の商品はカタログ未掲載です。詳細はメーカーHPでご確認ください

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

中間ギヤヘッド（平行軸）のレビュー

評価 4.6 平均満足度：4.6 3件のレビュー
  1. 星５
    67%
  2. 星４
    33%
  3. 星３
    0%
  4. 星２
    0%
  5. 星１
    0%
コンベア速度変更
評価 5.0満足度：5.02023/01/17
同一メーカーのモーター、ギアヘッドとの組み合わせになるので
メーカーのカタログも見れて、比較検討がスムーズでした。
間に業者が入らずに注文出来るので、納期も短く済んで良かったです。

もっと読む 閉じる

0人が参考にしています。

このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

設備
評価 5.0満足度：5.02022/08/03
この商品は自社設備のモーターの回転速度調節のために購入しました。以前から使用しているものですので、性能等は熟知しているものになります。この商品一つでモーターの回転速度の調節ができて便利なものだと思います。

もっと読む 閉じる

0人が参考にしています。

このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

トラバース巻き用巻き取り器の減速比調整用モーター部に使用
評価 4.0満足度：4.02018/11/09
既設設備が、オリエンタルモーター社製であるため純正品の交換部品として利用しており性能等全く問題ありません。中間ギヤヘッドの単体購入が可能であるため、モーターが現行の使用用途を変更した場合でもギヤヘッドのみ交換すればすむので使い勝手がよいです。

もっと読む 閉じる

0人が参考にしています。

このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

3件全て見る
