南国フレキ工業

南国フレキ工業

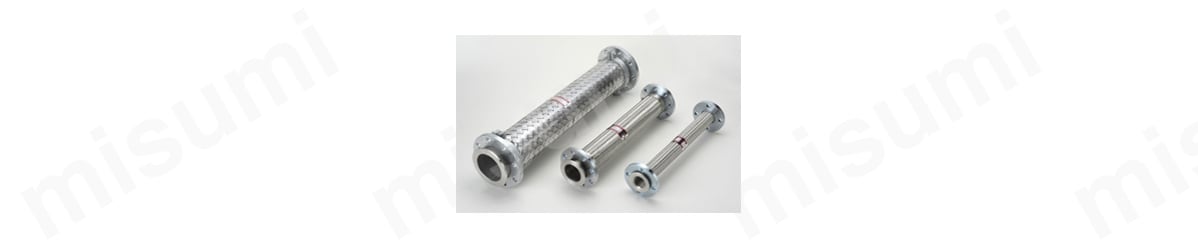

NK-9100 消防法（危）第20号評定フレキシブルホース

NK-9100 消防法（危）第20号評定フレキシブルホース

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常価格(税別)
31,672円 ～ 700,798円
税込価格
34,839円 ～ 770,878円

消防法（危）第20号の評定を取得した両端がフランジタイプのフレキシブルホース。...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定19件の候補があります。

Loading...

商品情報

製品仕様

（財）日本消防安全センター評定品。 地震等による不等沈下の変位吸収に用いる。通常のフレキシブルメタルホースよりも厳しい設計基準になっている。

地震等による不等沈下の変位吸収に用いる

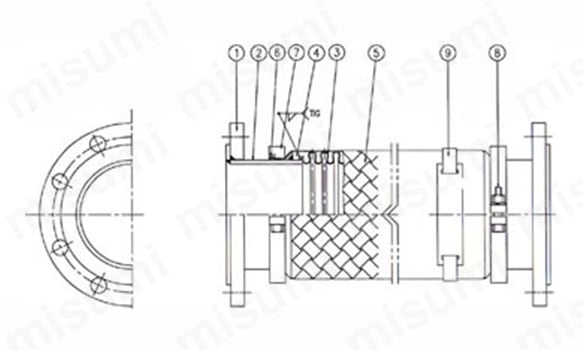

NK-9100 消防法（危第20号） ハンド式 80A-400Aの外形図

ハンド式 80A-400A

NK-9100 消防法（危第20号） R式 80A - 200Aの外形図

R式 80A-200A

NK-9100 消防法（危第20号） カラー式 40A-65Aの外形図

カラー式 40A-65A

呼径最大軸直角変位量（mm）
50100150200250300350400
NDフレキシブルメタルホースの全長（l）
40A5006007008009001,0001,1001,200
50A6007008009001,0001,1001,2001,300
65A6008009001,0001,1001,2001,3001,400
80A7008001,0001,1001,2001,3001,4001,500
100A7009001,1001,2001,3001,4001,5001,600
125A8001,0001,2001,3001,4001,5001,6001,800
150A8001,1001,3001,5001,6001,7001,8001,900
200A9001,2001,4001,5001,7001,8001,9002,100
250A1,0001,4001,5001,7002,0002,1002,2002,300
300A1,1001,4001,7001,9002,0002,1002,2002,300
350A1,2001,5001,8002,0002,2002,4002,6002,800
400A1,3001,6002,0002,2002,5002,7002,9003,200

型番リスト

表示件数:
  1. 1
型番
使用流体
内径(mm)
最高使用圧力（範囲）(MPa)
ブレード有り外径(φ)
使用温度範囲(℃)
長さ(mm)
フランジ種類
ホースの種類
ブレード詳細
ブレード無し外径(φ)
呼称径（口径）
MK金具材質
最小曲げ半径詳細(振動無し時/振動あり時)(mm)
板厚(t)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
油 / 溶剤 / 薬品/薬剤
38.8
～1.0
52
-10～100
900
両端ルーズフランジ
Cタイプ
1重
50
40A
SS400
170
0.6
10

1個

31,672円( 34,839円 )

11日目

油 / 溶剤 / 薬品/薬剤
49.2
～1.0
64.5
-10～100
1300
両端ルーズフランジ
Cタイプ
1重
62
50A
SS400
200
0.6
10

1個

44,117円( 48,529円 )

11日目

油 / 溶剤 / 薬品/薬剤
49.2
～1.0
64.5
-10～100
700
両端ルーズフランジ
Cタイプ
1重
62
50A
SS400
200
0.6
10

1個

36,488円( 40,137円 )

11日目

油 / 溶剤 / 薬品/薬剤
78.5
～1.0
108
-10～100
1300
JISフランジ
Rタイプ
1重
104.5
80A
SS400
300
1.0
10

1個

81,219円( 89,341円 )

11日目

油 / 溶剤 / 薬品/薬剤
101
～1.0
135
-10～100
800
JISフランジ
Rタイプ
1重
131
100A
SS400
350
1.0
10

1個

81,219円( 89,341円 )

11日目

油 / 溶剤 / 薬品/薬剤
128
～1.0
166
-10～100
1700
JISフランジ
NRタイプ
1重
163
125A
SS400
400
1.2
10

1個

183,860円( 202,246円 )

11日目

油 / 溶剤 / 薬品/薬剤
152.6
～1.0
191
-10～100
900
JISフランジ
NRタイプ
1重
188
150A
SS400
500
1.2
10

1個

182,319円( 200,551円 )

11日目

油 / 溶剤 / 薬品/薬剤
196
～1.0
238
-10～100
1100
JISフランジ
NRタイプ
1重
234.4
200A
SS400
600
1.2
10

1個

274,055円( 301,461円 )

11日目

油 / 溶剤 / 薬品/薬剤
196
～1.0
238
-10～100
1700
JISフランジ
NRタイプ
1重
234.4
200A
SS400
600
1.2
10

1個

313,123円( 344,435円 )

11日目

油 / 溶剤 / 薬品/薬剤
49.2
～1.0
64.5
-40～100
1100
両端ルーズフランジ
Cタイプ
1重
62
50A
SUS304
200
0.6
10

1個

50,667円( 55,734円 )

11日目

油 / 溶剤 / 薬品/薬剤
101
～1.0
135
-40～100
1000
JISフランジ
Rタイプ
1重
131
100A
SUS304
350
1.0
10

1個

96,938円( 106,632円 )

11日目

油 / 溶剤 / 薬品/薬剤
196
～1.0
238
-40～100
1700
JISフランジ
NRタイプ
1重
234.4
200A
SUS304
600
1.2
10

1個

321,137円( 353,251円 )

11日目

油 / 溶剤
101
～1.0
135
-10～100
1500
JISフランジ
Bタイプ
1重
131
100A
SS400
350
1.0
10

1個

221,194円( 243,313円 )

16日目

油 / 溶剤
152.6
～1.0
191
-10～100
1000
JISフランジ
Bタイプ
1重
188
150A
SS400
500
1.2
10

1個

243,618円( 267,980円 )

16日目

油 / 溶剤 / 薬品/薬剤
250
～1.0
305
-10～100
1000
JISフランジ
Bタイプ
3重
297
250A
SS400
700
1.0～2.0
10

1個

461,805円( 507,986円 )

16日目

油 / 溶剤 / 薬品/薬剤
250
～1.0
305
-10～100
1300
JISフランジ
Bタイプ
3重
297
250A
SS400
700
1.0～2.0
10

1個

498,908円( 548,799円 )

16日目

油 / 溶剤 / 薬品/薬剤
250
～1.0
305
-10～100
2300
JISフランジ
Bタイプ
3重
297
250A
SS400
700
1.0～2.0
10

1個

622,584円( 684,842円 )

16日目

油 / 溶剤 / 薬品/薬剤
250
～1.0
305
-10～100
1800
JISフランジ
Bタイプ
3重
297
250A
SUS304
700
1.0～2.0
10

1個

632,062円( 695,268円 )

16日目

油 / 溶剤 / 薬品/薬剤
300.5
～1.0
357
-10～100
1200
JISフランジ
Bタイプ
3重
347.5
300A
SUS304
800
1.0～2.0
10

1個

700,798円( 770,878円 )

16日目

  1. 1

Loading...

詳細情報

基本情報

消防法（危）第20号の評定を取得した両端がフランジタイプのフレキシブルホース。
【特長】
・（一財）日本消防設備安全センターより評定を取得した製品。
・通常のフレキシブルホースよりも厳しい設計基準になっている。
・適用流体：危険物第4類の引火性液体。
【用途】
・危険物施設内の危険物貯蔵タンクと配管の結合部に設置が義務付けられ、地震などによる地盤沈下などから配管の損傷を防止するために使用される。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

NK-9100 消防法（危）第20号評定フレキシブルホース

NK-9100 消防法（危）第20号評定フレキシブルホース

    NK-9500 消防庁告示第31号認定（消火配管用）フレキシブルホース

    NK-9500 消防庁告示第31号認定（消火配管用）フレキシブルホース

      NK-6300 フランジ式（非溶接）フレキシブルホース

      NK-6300 フランジ式（非溶接）フレキシブルホース

        NK-1100C コアユニオン式フレキシブルホース

        NK-1100C コアユニオン式フレキシブルホース

          給水栓・関連商品 フレキシブルチューブ 小便器用ニップル

          給水栓・関連商品 フレキシブルチューブ 小便器用ニップル

            フレキシブル・チューブ（H型）

            フレキシブル・チューブ（H型）

              給水栓・関連商品 フレキシブルチューブ フレキ用ニップル

              給水栓・関連商品 フレキシブルチューブ フレキ用ニップル

                給水栓・関連商品 フレキシブルチューブ ブレードフリーチューブ

                給水栓・関連商品 フレキシブルチューブ ブレードフリーチューブ

                  給水栓・関連商品 フレキシブルチューブ ツバリング式フリーチューブ

                  給水栓・関連商品 フレキシブルチューブ ツバリング式フリーチューブ

                    給水栓・関連商品 フレキシブルチューブ スマートチューブ

                    給水栓・関連商品 フレキシブルチューブ スマートチューブ

                      NK1100P シールコートユニオン式フレキシブルホース

                      NK1100P シールコートユニオン式フレキシブルホース

                        給水栓・関連商品 フレキシブルチューブ ノンアスベストパッキン

                        給水栓・関連商品 フレキシブルチューブ ノンアスベストパッキン

                          ブレードホース 非溶接汎用ユニオン型 Z-9000NW

                          ブレードホース 非溶接汎用ユニオン型 Z-9000NW
                            メーカー 南国フレキ工業 南国フレキ工業 南国フレキ工業 南国フレキ工業 ミヤコ アソー ミヤコ ミヤコ ミヤコ ミヤコ 南国フレキ工業 ミヤコ ゼンシン
                            通常価格 31,672円～ 17,630円～ 4,585円～ 7,284円～ 422円 744円～ 664円 2,099円～ 599円～ 2,758円～ 2,676円～ 80円～ 2,775円～
                            通常出荷日 11日目～   11日目   3日目～   3日目～   5日目   在庫品1日目～   当日出荷可能 5日目   5日目   在庫品1日目～   当日出荷可能 5日目   在庫品1日目～   当日出荷可能 3日目～   1日目～
                            種類 フレキシブルホース フレキシブルホース フレキシブルホース フレキシブルホース 関連部品 フレキシブル･チューブ 関連部品 フレキシブルチューブ フレキシブルチューブ フレキシブルチューブ フレキシブルホース 関連部品 ブレードホース
                            ホース材質 SUS304 - SUS304 SUS316L - SUS316L - SUS304 SUS304 架橋ポリエチレン管 SUS304 - SUS304
                            接続部 種類 フランジ フランジ フランジ 継手 - パイプエンド - かしめ金具 かしめ金具 かしめ金具 継手 - ユニオンネジ
                            ブレード あり あり あり あり - なし - あり なし なし あり - 一重ブレード
                            最高使用圧力詳細(MPa) 1 - - 1 - - - - - - 1 - -

                            NK-9100 消防法（危）第20号評定フレキシブルホースのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 耐熱温度は何℃ですか。
                            A
                            本製品の最大使用温度は100℃以下です。
                            Q どのぐらいの圧力に耐えることが出来ますか。
                            A
                            本製品の最大常用圧力は1.0MPa以下です。
