クリンチングスペーサー スタンドオフ（ブラインドタイプ）【500～1,000個入り】
- 通常価格(税別)
- 119,204円 ～ 166,931円
- 税込価格
- 131,124円 ～ 183,624円
取付母材に一切の開口部を残さずにきれいに仕上げることができます。
- 表示件数:
| 型番 |
ねじの呼び(M) |
材質 |
表面処理 |
表面処理（詳細） |
H（2面幅）(mm) |
L（全長）(mm) |
ピッチ(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
3
|
アルミ
|
なし
|
なし
|
-
|
10
|
0.5
| 10 | 1パック 1,000個入り | 166,931円(
183,624円
) | 1日目 | |
4
|
鉄
|
三価クロメート
|
三価ホワイト
|
-
|
22
|
0.7
| 10 | 1パック 500個入り | 119,204円(
131,124円
) | 2日目 |
Loading...
詳細情報
基本情報
取付母材に一切の開口部を残さずにきれいに仕上げることができます。
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
商品概要

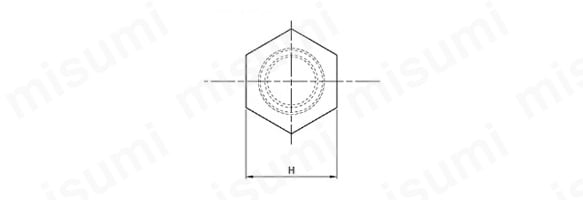

頂部 外形図

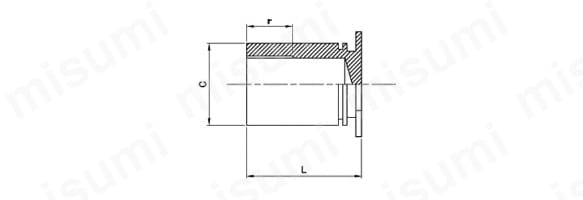

外形図
| ねじの 呼び |
型式 | 全長(L) +0.05 -0.13 |
F寸法 ±0.25 |
最小 板厚 |
下穴径 +0.08 |
φC -0.13 |
H | ※D |
|---|---|---|---|---|---|---|---|---|
| スチ一ル | ||||||||
| M3×0.5 | BS0-M3-6 | 6 | 3.2 | 1 | 4.22 | 4.2 | 4.8 | 6 |
| BS0-M3-8 | 8 | 4 | ||||||
| BS0-M3-10 | 10 | |||||||
| BS0-M3-12 | 12 | 5 | ||||||
| BS0-M3-14 | 14 | 6.5 | ||||||
| BS0-M3-16 | 16 | |||||||
| BS0-M3-18 | 18 | 9.5 | ||||||
| BS0-M3-20 | 20 | |||||||
| BS0-M3-22 | 22 | |||||||
| BS0-M3-25 | 25 | |||||||
| M4×0.7 | BS0-M4-6 | 6 | 3.2 | 1.3 | 7.14 | 7.12 | 7.9 | 8 |
| BS0-M4-8 | 8 | 4 | ||||||
| BS0-M4-10 | 10 | |||||||
| BS0-M4-12 | 12 | 5 | ||||||
| BS0-M4-14 | 14 | 6.5 | ||||||
| BS0-M4-16 | 16 | |||||||
| BS0-M4-18 | 18 | 9.5 | ||||||
| BS0-M4-20 | 20 | |||||||
| BS0-M4-22 | 22 | |||||||
| BS0-M4-25 | 25 | |||||||
| M5×0.8 | BS0-M5-6 | 6 | 3.2 | 1.3 | 7.14 | 7.12 | 7.9 | 8 |
| BS0-M5-8 | 8 | 4 | ||||||
| BS0-M5-10 | 10 | |||||||
| BS0-M5-12 | 12 | 5 | ||||||
| BS0-M5-14 | 14 | 6.5 | ||||||
| BS0-M5-16 | 16 | |||||||
| BS0-M5-18 | 18 | 9.5 | ||||||
| BS0-M5-20 | 20 | |||||||
| BS0-M5-22 | 22 | |||||||
| BS0-M5-25 | 25 |
※D:取付穴中心から板端までの最短距離。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
