ネオジム磁石 径方向着磁タイプ
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 469円 ～ 711円
- 税込価格
- 516円 ～ 782円
強力な磁場で製品が小型化できる円形タイプのマグネット。【特長】・機械的強度には...
型番
未確定2件の候補があります。
Loading...
商品情報

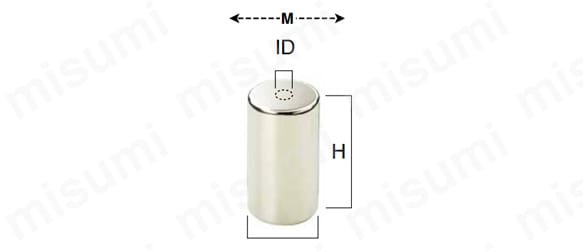

ネオジム磁石 径方向着磁タイプの外形図と寸法
ネオジム磁石 径方向着磁タイプの外形図
| OD X H (ID) | 表面磁束密度 | |
|---|---|---|
| kG | mT | |
| 8φ X 1 | 2.7 | 270 |
| 2.2φ X 5.8 | 3.5 | 350 |
| 3.4φ X 7.6 (1.1φ) | 3.5 | 350 |
| 4φ X 10 | 4.1 | 410 |
| 13φ X 20 | 5.0 | 500 |
（単位:mm）
型番リスト
- 表示件数:
| 型番 |
外径 OD(φ) |
厚さ H(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
2.2
|
5.8
| 10 | 1個 | 469円(
516円
) | 4日目 | |
4
|
10
| 10 | 1個 | 711円(
782円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
強力な磁場で製品が小型化できる円形タイプのマグネット。
【特長】
・機械的強度には優れていますが、サビ易いため表面加工されており、80℃以下での使用が条件となります。
【用途】
・携帯電話のバイブレーター、ハードディスクドライブやCDプレーヤー、ヘッドフォンなどの小型の製品に。
・自動車の各種制御モーター、電車、ハイブリッドカー、エレベーター駆動用モーターなど様々な用途に。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q 磁石は後加工できますか？
-
A着磁されている磁石に後加工はできません。
