リケン

リケン

トップフランジ FL-10

トップフランジ FL-10

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
6,048円 ～ 14,542円
税込価格
6,653円 ～ 15,996円

トップフランジはJIS 10Kフランジとの接続に使用します。

詳細情報を確認する

型番

未確定10件の候補があります。

  • CADデータ未対応

Loading...

商品情報

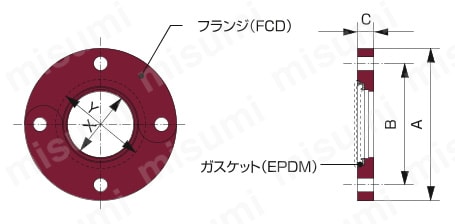

外形図

トップフランジ FL-10 外形図

製品仕様

材質鋳鉄
表面処理一次防錆品、溶融亜鉛めっき品
ボルト・ナット鋼製
ガスケット通常品
使用温度範囲鋼管使用時0～60℃
ステンレス管使用時×
適用水質水道法の規定に基づく｢水道水水質基準｣（厚生労働省）と｢JRA-GL02冷凍空調機器用水質ガイドライン｣（日本冷凍空調工業会）に準拠して下さい。
適用管と使用圧力
（MPa）		配管用炭素鋼鋼管◎0～1.4
水配管用亜鉛めっき鋼管◎0～1.4
圧力配管用炭素鋼鋼管◎0～1.4
一般配管用ステンレス鋼鋼管×
配管用ステンレス鋼鋼管×

注）記号の意味は右記となります。 ◎:推奨 ○:使用可 ×:使用不可

規格表

トップフランジ FL-10 規格表

（ ）内はA呼び

注意・禁止事項

注意

  • フランジ付きフレキと接続する場合には、フレキフランジ面に溶接等による凹凸がないことを確認してください。（シール面凹凸は、水漏れの原因となります。）
  • フランジレスタイプのバタフライ弁には使用しないでください。（正常な施工ができず水漏れの原因となります。）

型番リスト

表示件数:
  1. 1
型番
呼び
表面塗装
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3B(80A)
一次防錆塗装(末尾-R)

1個

6,526円( 7,179円 )

7日目

3B(80A)
溶融亜鉛めっき(末尾-W)

1個

6,849円( 7,534円 )

7日目

4B(100A)
一次防錆塗装(末尾-R)

1個

9,027円( 9,930円 )

7日目

4B(100A)
溶融亜鉛めっき(末尾-W)

1個

9,409円( 10,350円 )

7日目

5B(125A)
一次防錆塗装(末尾-R)

1個

12,444円( 13,688円 )

7日目

5B(125A)
溶融亜鉛めっき(末尾-W)

1個

13,057円( 14,363円 )

7日目

6B(150A)
一次防錆塗装(末尾-R)

1個

13,859円( 15,245円 )

7日目

6B(150A)
溶融亜鉛めっき(末尾-W)

1個

14,542円( 15,996円 )

7日目

2 1/2B(65A)
一次防錆塗装(末尾-R)

1個

6,048円( 6,653円 )

7日目

2 1/2B(65A)
溶融亜鉛めっき(末尾-W)

1個

6,348円( 6,983円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

トップフランジはJIS 10Kフランジとの接続に使用します。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
