廣杉精機

廣杉精機

イリサート（ユニファイ・UNC）【100個入り】

イリサート（ユニファイ・UNC）
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常単価(税別)
28,500円
税込単価
31,350円

強度・耐久性・対摩耗性を求められる雌ネジ部、また製品修理などに使用するタングレ...

詳細情報を確認する

型番

ISU-1/4-5-SUS 解除

  • CADデータ未対応

Loading...

指定中の仕様・寸法情報

種類タングレス使用用途軽金属
ねじ種類ユニファイ並目ねじ材質ステンレス
ねじ径（挿入後)ユニファイ(inch)1/4-20ノッチなし
使用環境製造機器長さ(挿入後) L　(ユニファイ)5
RoHS ?10 - -
表示件数:
  1. 1
型番
ねじ径（挿入後)ユニファイ(inch)
長さ(挿入後) L　(ユニファイ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

ISU-1/4-5-SUS

1/4-20
5
10

1パック

100個入り

28,500円( 31,350円 )

1日目

  1. 1

詳細情報

基本情報

強度・耐久性・対摩耗性を求められる雌ネジ部、また製品修理などに使用するタングレスインサート。
【特長】
・通常のインサートと比べピッチ飛びが無く、かつボルトの着脱を行っても形状の変化がない。
・プラスチック・ジュラコン・ナイロン等の各種樹脂材、アルミ・ダイキャストなどの軟金属材に最適。
【用途】
・強度・耐久性・対摩耗性を求められる雌ネジ部、また製品修理などでタップ穴の補修をする場合に最適。

商品情報

イリサート （ユニファイ・UNC）の商品概要

  • 一部規格表上にあっても、取り扱いの無い型式がございます。予めご了承下さい。

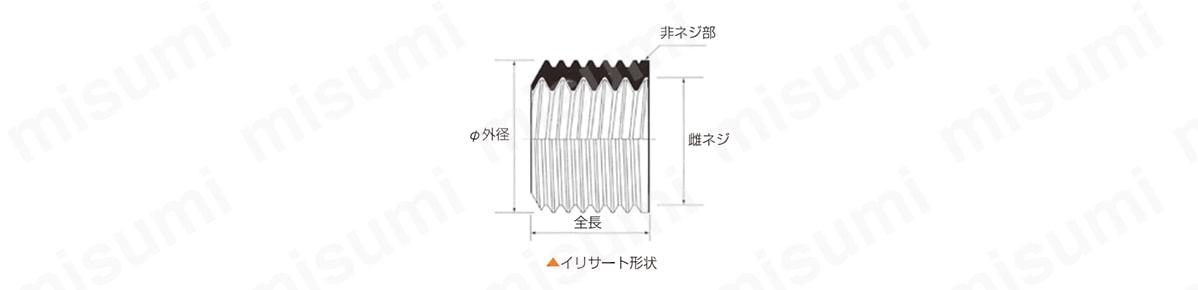

外形図

外形図

 品番全長雌ネジ×ピッチ外径材質
ス
テ
ン
レ
ス		U1/4-5-SUS3035.01/4-20UNCM8×P0.75SUS 303
U1/4-9-SUS3039.01/4-20UNCM8×P0.75SUS 303
U3/8×9.5-SUS3039.53/8-16UNCM12×P1.0SUS 303

カタログ

ダウンロード (PDF)
カタログ（見開き版）


類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

イリサート（ユニファイ・UNC）の型番ISU-1/4-5-SUSのページです。
型番ISU-1/4-5-SUSに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

イリサート（ユニファイ・UNC）

イリサート（ユニファイ・UNC）

    リコイルタングレスインサート（SUS316)

    リコイルタングレスインサート（SUS316)

      タングレス・インサート コイル（メトリックサイズ）

      タングレス・インサート コイル（メトリックサイズ）

        タングレスインサート メトリック並目 リン青銅

        タングレスインサート メトリック並目 リン青銅

          ステンレス タングレスインサート

          ステンレス タングレスインサート

            タングレス・インサート テーピング梱包

            タングレス・インサート テーピング梱包

              ねじ補強材 タングレス・インサート

              ねじ補強材 タングレス・インサート

                タングレスインサート ユニファイ並目 2TNC

                タングレスインサート ユニファイ並目 2TNC

                  タングレスインサート

                  タングレスインサート

                    箱販売　タングレスインサート

                    箱販売　タングレスインサート

                      リコイルタングレスインサート（SUS304）

                      リコイルタングレスインサート（SUS304）

                        タングレスインサート ユニファイ細目 ロッキング

                        タングレスインサート ユニファイ細目 ロッキング

                          タングレスインサート ユニファイ並目 ロッキングタイプ（2TLC）

                          タングレスインサート ユニファイ並目 ロッキングタイプ（2TLC）
                            メーカー 廣杉精機 リコイル アキュレイト アキュレイト ＳＵＮＣＯ アキュレイト ケーエス産業 アキュレイト ミスミ ミスミ リコイル アキュレイト アキュレイト
                            通常価格 28,500円 97円～ 33円～ 37円～ 77円～ 76円～ 2,000円～ 59円～ 150円～ 5,300円～ 37円～ 70円～ 67円～
                            通常出荷日 1日目   3日目～   在庫品1日目～   当日出荷可能 5日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 5日目   5日目
                            種類 タングレス タングレスインサート タングレス タングレス タングレス タングレス タングレス タングレス タングレスインサート タングレスインサート タングレスインサート タングレス タングレス
                            使用用途 軽金属 軽金属 軽金属 / 鋳鉄 / 樹脂全般 軽金属 / 鋳鉄 / 樹脂全般 - 軽金属 / 鋳鉄 / 樹脂全般 軽金属 / 鋳鉄 / 樹脂全般 軽金属 / 鋳鉄 / 樹脂全般 軽金属 軽金属 軽金属 軽金属 / 鋳鉄 / 樹脂全般 軽金属 / 鋳鉄 / 樹脂全般
                            ねじ種類 ユニファイ並目ねじ 並目 - メートル(並目)ねじ メートル(並目)ねじ メートル(並目)ねじ メートル(並目)ねじ ユニファイ(並目)ねじ - 並目 並目 ユニファイ(細目)ねじ ユニファイ(並目)ねじ
                            材質 ステンレス SUS316 ステンレス(SUS304) リン青銅(C5191W-H) ステンレス ステンレス(SUS304) SUS304 ステンレス(SUS304) SUS304 SUS304 SUS304 ステンレス(SUS304) ステンレス(SUS304)
                            ノッチ なし あり なし - あり - あり - なし なし あり - -

                            イリサート（ユニファイ・UNC）のレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q RoHS対応品ですか？
                            A
                            SUS303及び角三レス黄銅製のイリサートは対応品です。
                            Q 挿入したイリサートは抜き撮れますか？
                            A
                            出来ます。抜取り工具を使用してください。ただし、抜き取ったイリサートは再使用しないでください。抜き取った下穴への再挿入は可能です。
