セルジャパン

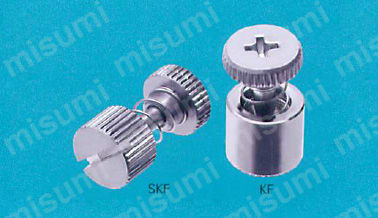

セルクレストファスナー（SK30タイプ）【1～100個入り】

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 994円～ 75,693円

税込価格: 1,093円～ 83,262円

従来からの機能プラス独自のフローティング機能により、片側0.5mmの可動を実現...

材質：

ステンレス
最小板厚(mm)：

0.8
用途：

パネル用

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定4件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

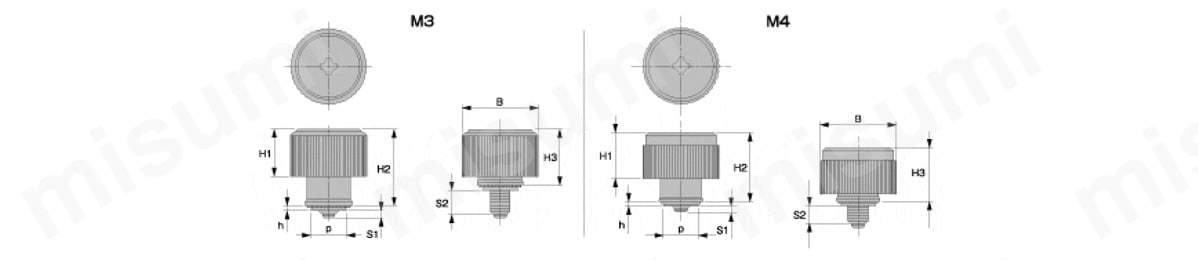

外形図

※M3とM4は形状が若干異なります。

規格表

単位：mm

型番	ねじの呼び	ピッチ	h 最大	使用可能最小板厚	取付け穴径 +0.08 -0	P 最大	H1±0.3	B±0.2	H2	H3±0.3	S2	有効ねじ寸法	S1	取付穴中心と板端の最小距離



SK30-M3-0-3.2	M3	0.5	0.8	0.8	5.4	5.38	7.1	11.2	（11.4）	8.2	（3.2）	（2.7）	（0.7）	6.9
SK30-M3-0-6.2	M3	0.5	0.8	0.8	5.4	5.38	7.1	11.2	（11.4）	8.2	（6.2）	（5.7）	（3.7）	6.9
SK30-M4-0-3.2	M4	0.7	0.8	0.8	6.4	6.38	8.5	14.2	（12.8）	9.6	（3.2）	（2.7）	（1.0）	7.9
SK30-M4-0-6.2	M4	0.7	0.8	0.8	6.4	6.38	8.5	14.2	（12.8）	9.6	（6.2）	（5.7）	（4.0）	7.9

※表記以外のその他寸法については、お問い合わせ下さい。

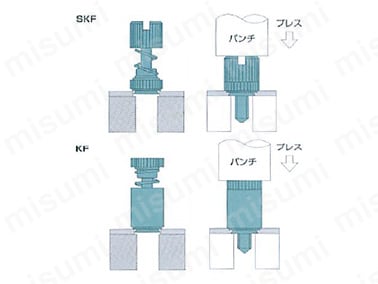

使用例

従来の設備（標準プレス機）で圧入

取付方法

（1）定められた取付下穴をあける。
※この時取付側の取付穴のバリ等の母材を削り取る処理はせず、そのまま圧入する。
（2）セルクレストファスナーのガイド部（パイロット部）を取付下穴に挿入する。
（3）プレスでローレット部が完全に圧入されるまで加圧する。

商品特長詳細

セルクレストファスナーの概要

セルクレストファスナーは、商品パネルの開閉部分域は引出部等に用いられる従来市販されている化粧ねじ、ツマミねじ、落としビスと言った特殊ねじのそれぞれの特徴を備え、更に抜け止め機構と内蔵されたスプリングにより、使用時の細かなトラブルを解消した、画期的なクリンチング製品。

高い押抜力、回転トルクが得られる

圧入することにより、ローレット部が相手板材を塑性変形させ、逆テーパーになったシャンクの周囲に固定されるため、高い押抜力を得ることが可能。
波形状のローレット部が、相手金属を波形に変位させるので、高い回転トルクを得ることが可能。

型番リスト

表示件数:

型番	適用ねじの呼び（M)	取付相手形状	ねじ部長さ	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SK30-M3-0-3.2	3	φ5.4	3.2	10	1個	994円( 1,093円 )	在庫品1日目当日出荷可能
SK30-M3-0-6.2	3	φ5.4	6.2	10	1個	1,036円( 1,140円 )	在庫品1日目当日出荷可能
SK30-M4-0-3.2	4	φ6.4	3.2	10	1パック 100個入り	75,693円( 83,262円 )	1日目
SK30-M4-0-6.2	4	φ6.4	6.2	10	1個	1,245円( 1,370円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

従来からの機能プラス独自のフローティング機能により、片側0.5mmの可動を実現。相手母材がステンレスでも苦にせず圧入可能な製品です。

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
